Проект электрики — это не «нарисовать розетки на плане». Это расчёт: сколько мощности реально придёт в квартиру, как разделить её на группы, каким сечением тянуть каждую линию, какой автомат её защитит и сколько модулей займёт щит. Без этого расчёта получается знакомая картина — розетки там, где было удобно штробить, свет мигает при включении чайника, а через год в щит уже нечего добавить.
Разберём проект по шагам: исходные данные, расчёт нагрузки, разбивка на группы с сечениями и автоматами, размещение точек по комнатам, наполнение щита и комплект документов, который должен получиться на выходе. А короткие ответы на точечные вопросы — чем УЗО отличается от дифавтомата, какое сечение выбрать, почему выбивает автомат — собраны в разборе частые вопросы об электрике в квартире.
Когда проект обязателен
Формально в квартире проект не требует согласования — в отличие от перепланировки. Но есть порог, после которого без него работать нельзя:
- Полная замена проводки — вы задаёте конфигурацию на 25–30 лет вперёд. Переделать после плитки и натяжных потолков стоит в разы дороже, чем один раз посчитать.
- Новостройка без отделки — застройщик оставляет минимальный ввод и заглушки, вся схема ваша.
- Электроплита или варочная панель — линия на 32 А проектируется отдельно, «докинуть от розетки» нельзя.
- Кондиционеры, тёплый пол, водонагреватель — каждый уносит по 1,5–3 кВт и требует своей линии.
Для косметического ремонта без вскрытия стен проект избыточен: там задача — не ухудшить существующее.
Шаг 1. Исходные данные
Проект начинается не с плана розеток, а с четырёх цифр и одной схемы.
Выделенная мощность
Это потолок, выше которого не прыгнуть: сколько киловатт вам разрешено потреблять по договору с энергосбытом. Смотрите в договоре или запрашивайте в УК.
| Тип дома | Типовая мощность | Вводной автомат |
|---|---|---|
| Старый фонд, газовая плита | 3–5 кВт | 16–25 А |
| Новостройка, газовая плита | 7–9 кВт | 32–40 А |
| Новостройка, электроплита | 10–15 кВт | 50–63 А |
Если по расчёту вы не укладываетесь, вариантов два: сокращать одновременные нагрузки или подавать заявку на увеличение мощности. Второе решается не всегда — зависит от резерва на подстанции и состоянии домовых сетей. Выяснять это нужно до закупки техники, а не после.
План с мебелью и техникой
Розетка проектируется под предмет, а не под стену. Пока не решено, где стоит диван, с какой стороны кровати тумба и куда встанет холодильник, проектировать нечего. Поэтому электрика идёт после планировочного решения — это же требование фиксирует последовательность ремонта.
Список техники с паспортной мощностью
Выписывайте по факту, а не «примерно». Разброс внутри одной категории двукратный: варочная панель бывает и 3,5 кВт, и 7,4 кВт.
Сценарии освещения
Проходные выключатели, диммирование, подсветка ниш — всё это провода, которые закладываются до штукатурки. Что именно закладывать, разбирает материал про световые сценарии.
Шаг 2. Расчёт нагрузки
Сложите паспортную мощность всех потребителей и умножьте на коэффициент одновременности — все приборы никогда не работают разом.
| Потребитель | Мощность | Линия |
|---|---|---|
| Варочная панель индукционная | 3,5–7,4 кВт | Отдельная |
| Духовой шкаф | 2,5–3,5 кВт | Отдельная |
| Водонагреватель | 1,5–2,5 кВт | Отдельная |
| Стиральная машина | 2–2,5 кВт | Отдельная |
| Посудомоечная машина | 2–2,2 кВт | Отдельная |
| Кондиционер (на комнату) | 0,8–1,5 кВт | Отдельная на каждый |
| Тёплый пол, санузел | 0,5–1 кВт | Отдельная |
| Чайник, микроволновка, тостер | 1,5–2,2 кВт каждый | Группа кухонных розеток |
| Освещение всей квартиры | 0,3–0,6 кВт | 2–3 группы |
Коэффициент одновременности для квартиры берут 0,6–0,8: меньшее значение для большой семьи с разнесённым бытом, большее — если техника включается кучно (утро, вечер).
Пример. Двушка с индукцией: 7,4 + 3,5 (духовка) + 2 (водонагреватель) + 2,2 (стиралка) + 2 (посудомойка) + 2,4 (два кондиционера) + 3 (розетки и мелкая техника) + 0,4 (свет) = 22,9 кВт установленной мощности. При коэффициенте 0,6 расчётная нагрузка — 13,7 кВт. В договор на 15 кВт укладываемся, в 10 кВт — нет: придётся либо отказываться от мощной индукции, либо ставить реле приоритета нагрузок.
Быстро прикинуть свою цифру и число групп помогает калькулятор мощности и групп.
Шаг 3. Группы, сечения, автоматы
Группа — это одна линия от щита до потребителей, защищённая своим автоматом. Логика разбивки простая: мощное — отдельно, влажное — отдельно, свет — отдельно от розеток (при коротком замыкании в розетке вы не остаётесь в темноте).
| Группа | Сечение, мм² | Автомат | УЗО |
|---|---|---|---|
| Варочная панель | 6 | 32 А | 30 мА |
| Духовой шкаф | 2,5 | 16 А | 30 мА |
| Розетки кухни | 2,5 | 16 А | 30 мА |
| Стиральная машина | 2,5 | 16 А | 10 мА |
| Посудомоечная машина | 2,5 | 16 А | 10 мА |
| Водонагреватель | 2,5 | 16 А | 10 мА |
| Розетки санузла | 2,5 | 16 А | 10 мА |
| Тёплый пол | 2,5 | 16 А | 30 мА |
| Кондиционер (каждый) | 2,5 | 16 А | 30 мА |
| Розетки комнат (по зонам) | 2,5 | 16 А | 30 мА |
| Освещение | 1,5 | 10 А | 30 мА |
Правило связки простое: автомат защищает кабель, а не прибор. Он должен сработать раньше, чем провод нагреется до опасной температуры. Поэтому номинал подбирается под сечение, а не под желание «чтобы не выбивало»: автомат 25 А на кабеле 1,5 мм² — это провод, который спокойно тлеет в стене, пока защита считает ток нормальным. Развёрнутые таблицы с длинами и падением напряжения — в материале про расчёт сечения кабеля, быстрый подбор — в калькуляторе сечения и автомата.
Типовая двушка выходит на 12–16 групп, трёшка — на 16–22. Если у проектировщика получилось шесть, он экономит на вашей безопасности; если тридцать в однушке — на вашем кошельке.
УЗО и дифавтоматы
УЗО отслеживает утечку тока на землю — то есть ситуацию, когда ток пошёл через человека или через намокшую изоляцию. Автомат этого не видит: для него 30 мА через тело — не перегрузка.
- 30 мА — противопожарный и общий уровень для розеточных групп.
- 10 мА — для влажных зон и мест, где прибор контактирует с водой: санузел, стиральная и посудомоечная машина, водонагреватель.
- Одно УЗО на 2–3 группы максимум. Общее УЗО на всю квартиру означает, что при утечке в утюге вы обесточиваете холодильник и роутер и полдня ищете виновника методом отключения.
Разницу между УЗО, дифавтоматом и реле напряжения подробно разбирают статьи про УЗО и дифавтоматы и УЗМ и УЗО.
Шаг 4. Точки по комнатам
Норматив «одна розетка на 6 м²» родом из времён, когда в комнате стоял телевизор и торшер. Считайте устройства: сколько вилок реально воткнётся в этой зоне плюс запас 30%.
| Помещение | Розеток | Что учесть |
|---|---|---|
| Кухня | 10–14 | Встройка внизу, рабочая зона над столешницей, вытяжка |
| Гостиная | 8–10 | ТВ-зона (4 шт. за панелью), диван, рабочий стол, пылесос |
| Спальня | 6–8 | По две с каждой стороны кровати, туалетный столик |
| Детская | 6–8 | Стол, кровать, свободная стена под перестановку |
| Санузел | 2–3 | Влагозащищённые, не ближе 60 см от воды |
| Коридор | 2–3 | Пылесос, зарядки, щит |
| Балкон, лоджия | 1–2 | Степень защиты IP44 и выше |
Высоты установки
Жёсткого норматива нет, есть сложившаяся практика:
- Розетки общего назначения — 30 см от чистового пола. Помните про «чистовой»: если пол ещё не залит, отметка едет на 5–10 см.
- Над столешницей кухни — 105–115 см, то есть на 10–15 см выше столешницы. Ниже фартук режется, выше упирается в шкафы.
- За телевизором — 130–140 см, чтобы блок розеток спрятался за панелью.
- Выключатели — 90 см, на уровне опущенной руки. Старая высота 150 см неудобна детям и не даёт ничего взамен.
- Под встроенную технику — 10–15 см от пола в соседнем модуле, но не за самим прибором: до розетки нужен доступ, не выдвигая холодильник.
Детали компоновки кухонных линий — в статье про электрику на кухне, типы механизмов и рамок — в материале про розетки и выключатели.
Освещение в проекте
На плане должны быть отмечены: выводы под люстры и трек-системы, места точечных светильников, проходные и перекрёстные схемы, диммируемые линии и точки питания подсветки.
- Проходные выключатели — коридор (с двух концов), спальня (у двери и у кровати), лестница. Схемы — в материале про проходные выключатели.
- Диммирование — только на совместимые драйверы, иначе гул и мерцание; см. диммеры и LED.
- Подсветка ниш, карнизов и шкафов требует места под блок питания — заранее выделите нишу с доступом (LED-подсветка ниш).
Сколько света нужно комнате в люменах — считает калькулятор освещения; общая логика — в статье про освещение в квартире.

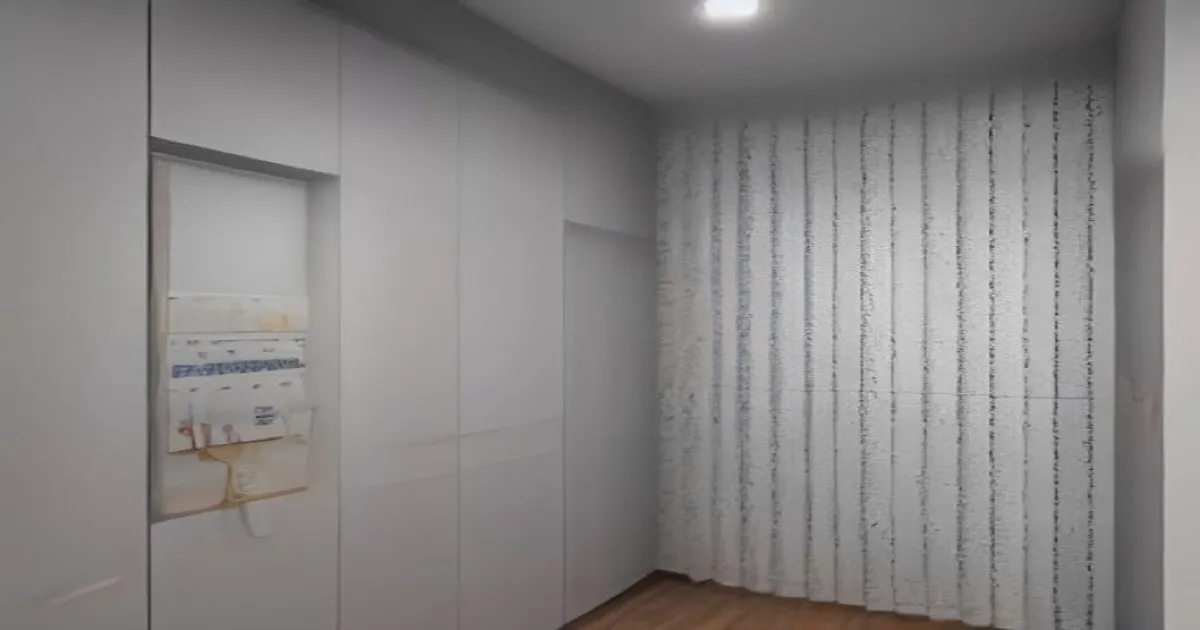

Шаг 5. Щит
Щит проектируется последним, потому что его размер — следствие числа групп, и первым монтируется, потому что от него всё расходится.
- Место. Свободный доступ без отодвигания мебели, не в санузле, не за дверью в распахнутом положении. Обычно коридор у входа.
- Размер. Считайте модули: вводной автомат — 2, счётчик — 5–7, реле напряжения — 2–3, каждое УЗО — 2, каждый автомат группы — 1, дифавтомат — 2. Плюс шины нуля и земли.
- Резерв 20–30%. Не «если останется место», а обязательная строка. Через три года появится зарядка для велосипеда, ещё один кондиционер или зарядка электромобиля.
- Маркировка. Каждая группа подписана так, чтобы понял не только электрик. «Розетки, кухня, рабочая зона», а не «АВ7».
Наполнение и сборку разбирают статьи про квартирный щиток и монтаж электрощита. Защита от перекоса фаз и скачков — стабилизатор напряжения.
Шаг 6. Слаботочка
Слаботочные линии закладываются в тот же заход, что и силовые, — потом штробить нечего. В отдельном коробе или на расстоянии не меньше 15–20 см от силовых кабелей, иначе наводки.
- Интернет — витая пара в комнаты и к точкам доступа. Wi-Fi не отменяет кабель: см. прокладку витой пары.
- Видеодомофон — линия от подъездной трубки к месту монитора плюс питание (домофон).
- Датчики протечки — к вводным кранам и в узел управления (защита от протечек).
- Умный дом — глубокие подрозетники под модули и нулевой провод в подрозетниках выключателей; логика в статье про основы умного дома.
Кабель и прокладка
Стандарт для квартиры — медный ВВГнг-LS: не поддерживает горение и даёт мало дыма. Алюминий в новой квартирной проводке не применяется.
- Штробы — строго вертикально и горизонтально, без диагоналей: иначе через год никто не найдёт трассу дрелью. Правила — в материале про штробление стен.
- В несущих панелях штробить нельзя — прокладка идёт в слое штукатурки, за подвесным потолком или в полу.
- В гипсокартоне — в гофре с креплением, без провисов.
- Соединения — только в распаячных коробках с доступом или в подрозетниках. Скрутка, замурованная в стену, — самая частая причина пожара в старом фонде.
- Обязательно сфотографируйте все трассы до штукатурки с привязкой к углам и рулеткой в кадре. Это сэкономит вам нервы каждый раз, когда захочется повесить полку, и избавит от поиска скрытой проводки.
Что должно получиться на выходе
Проект — это комплект документов, а не картинка в мессенджере.

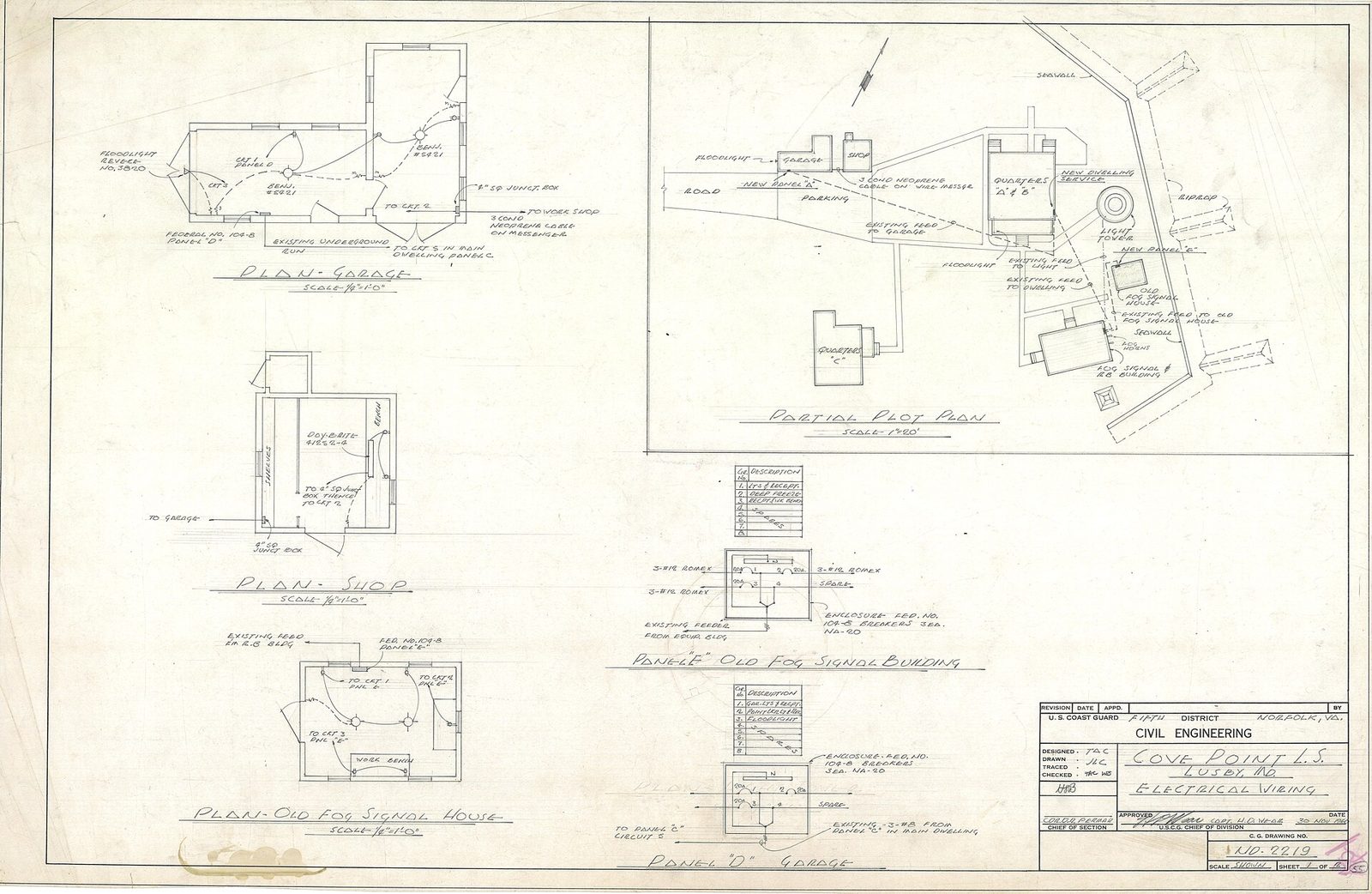

- План размещения — розетки, выключатели, светильники, слаботочка с привязками в сантиметрах к углам и полу.
- Схема групп — какая линия куда идёт и что питает.
- Однолинейная схема щита — вводной автомат, счётчик, УЗО, группы, номиналы.
- Таблица нагрузок — потребители, мощности, коэффициент, итог.
- Спецификация — метраж кабеля по сечениям, автоматы, УЗО, подрозетники, коробки, щит. Она же становится строкой в смете ремонта.
- Фотофиксация трасс — после монтажа, до штукатурки.
Пять ошибок, которые дорого стоят
- Проект после черновой отделки. Штробить по свежей штукатурке — значит оплатить её дважды.
- Экономия на группах. Пять линий на всю квартиру: выбило одну — обесточена половина жилья, а поиск причины превращается в квест.
- Автомат «побольше, чтобы не выбивало». Выбивает не автомат — выбивает перегруз. Замена номинала без замены кабеля переводит проблему из разряда «неудобно» в разряд «опасно».
- Розетки от планировки, а не от мебели. Потом за шкафом оказываются три розетки, а у кровати — ни одной.
- Ноль резерва в щите. Любое добавление через год означает менять щит целиком.
Общие принципы безопасности собраны в статье про безопасную электрику в квартире, а система заземления — в материале про заземление TN-C-S.
Частые вопросы
Можно ли обойтись без проекта?
Для косметического ремонта — да. Для замены проводки — практически нет: без расчёта нагрузок вы не знаете, укладываетесь ли в выделенную мощность, а без плана групп нельзя посчитать щит и метраж кабеля. Минимально допустимый вариант — план точек с привязками плюс таблица групп с сечениями, сделанные до штробления.
Кто делает проект и сколько это стоит?
Проектировщик, опытный электрик или сам собственник по чек-листу. Отдельная услуга по электрике для квартиры обычно стоит порядка 150–400 ₽ за м² и часто входит в дизайн-проект. На фоне стоимости переделки после плитки это несопоставимо малая сумма.
Сколько групп нужно в однокомнатной квартире?
Обычно 8–12: варочная панель (если электрическая), духовка, кухонные розетки, стиральная машина, санузел, розетки комнаты, розетки коридора, две группы света, кондиционер. С тёплым полом и посудомойкой — плюс две.
Обязательно ли УЗО, если в доме нет заземления?
Обязательно и особенно важно. В системе TN-C (старый фонд без отдельного защитного проводника) УЗО остаётся единственной защитой человека от удара током: при касании корпуса под напряжением ток уходит через тело, УЗО фиксирует утечку и отключает линию за десятки миллисекунд. Заземление при этом нужно привести в порядок отдельно.
Можно ли подключить варочную панель в обычную розетку?
Панель на 3,5 кВт — да, при условии отдельной линии 2,5 мм² и розетки на 16 А. От 7 кВт — нет: нужна линия 6 мм² с автоматом 32 А и силовая розетка или прямое подключение через клеммник. Подробности — в статье про подключение варочной панели и духовки.
Что делать, если выделенной мощности не хватает?
Три пути. Первый — сократить нагрузку: газовая варочная вместо индукции, проточный водонагреватель заменить накопительным. Второй — поставить реле приоритета нагрузок, которое временно отключает второстепенное при пиковом потреблении. Третий — подать заявку на увеличение мощности в сетевую организацию; решение зависит от резерва, а не от вашего желания, и занимает месяцы.
Итог
Проект электрики — четыре связанных вещи: расчёт нагрузки от выделенной мощности, разбивка на группы с подобранными сечениями и автоматами, план точек от расстановки мебели и схема щита с резервом. Всё это делается до штробления и до закупки материалов. Один вечер с калькулятором и планом квартиры экономит десятки тысяч рублей на переделках и снимает риск, который в электрике измеряется не деньгами.
