Три буквы, одна буква разницы — и совершенно разные задачи. УЗО спасает человека от удара током. УЗМ спасает технику от плохого напряжения в сети. Они не заменяют и не дублируют друг друга: если поставить только одно, вторая проблема останется без защиты полностью.

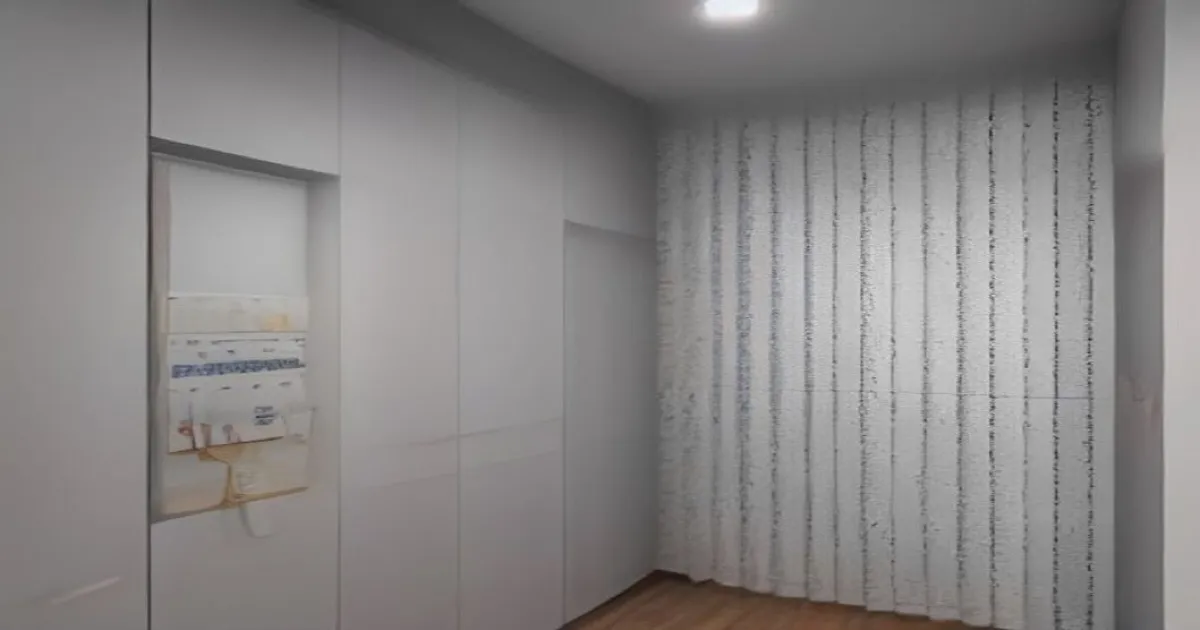

Путаница живучая, потому что оба устройства стоят в щитке, выглядят похоже и продаются рядом. Разберём, что именно делает каждое, что произойдёт, если поставить не то, нужны ли оба сразу и в каком порядке они собираются на рейке.
Коротко: в чём разница
| Признак | УЗО | УЗМ (реле напряжения) |
|---|---|---|
| Что защищает | Человека и проводку | Технику и оборудование |
| От чего защищает | Утечка тока на землю, удар током, возгорание от утечки | Просадка и скачок напряжения, обрыв нуля |
| Что измеряет | Разницу токов в фазе и нуле | Напряжение между фазой и нулём |
| Порог срабатывания | Утечка 10 / 30 / 100 / 300 мА | Обычно ниже 170 В и выше 250 В |
| Куда ставится | На группу или несколько групп | На вводе, после вводного автомата |
| Возврат в работу | Вручную, рычагом | Автоматически, с задержкой |
| Обязательность | Требуется нормами для мокрых зон и розеточных групп | Нормами не требуется, ставится по решению владельца |
Формулировка, которая помогает не путать: УЗО следит за тем, куда уходит ток. УЗМ следит за тем, каким приходит напряжение.
Что делает УЗО
УЗО — устройство защитного отключения. Внутри стоит трансформатор, который сравнивает ток, втекающий по фазе, с током, вытекающим по нулю. В исправной цепи они равны: сколько пришло, столько и ушло. Если часть тока уходит мимо нуля — через изоляцию, через воду, через человека, взявшегося за корпус, — возникает разница, и при её превышении УЗО размыкает цепь за десятки миллисекунд.
- 30 мА — стандартный номинал для розеточных групп и освещения. Порог, при котором ток ещё не успевает вызвать фибрилляцию сердца.
- 10 мА — для ванной комнаты и детской, где контакт с водой вероятен. Требует хорошей проводки: старые линии с подсыревшей изоляцией дают ложные срабатывания.
- 100–300 мА — противопожарный номинал на вводе. Человека такое УЗО не защитит, его задача — отключить линию, где ток утечки уже греет изоляцию.
Важно, чего УЗО не делает: оно не защищает от короткого замыкания и перегрузки. При КЗ ток уходит с фазы на ноль, разницы нет, УЗО ничего не заметит — поэтому последовательно с ним всегда стоит автоматический выключатель. Как подбирать номиналы автоматов, разобрано в статье про выбор автоматических выключателей.
И второе: УЗО работает только тогда, когда есть куда «утечь». В системе без защитного проводника PE оно всё равно сработает при касании человеком — ток пойдёт через тело в землю. Но пробой на корпус до касания останется незамеченным. Поэтому УЗО и заземление — комплект, а не альтернативы; про систему заземления в квартире есть отдельный разбор TN-C-S.
Что делает УЗМ
УЗМ — устройство защиты многофункциональное, в обиходе «реле напряжения» или «реле контроля напряжения». Оно постоянно измеряет напряжение между фазой и нулём и разрывает цепь, если оно вышло за установленные границы. Когда напряжение возвращается в норму, УЗМ включает нагрузку обратно — с задержкой в несколько минут, чтобы компрессоры холодильника и кондиционера не запускались на сеть, которая ещё «прыгает».
Главная угроза — обрыв нуля
Самый разрушительный сценарий в многоквартирном доме и в частном секторе одинаков. При обрыве нулевого провода на вводе в дом фазы перестают быть уравновешенными: там, где нагрузка мала, напряжение подскакивает в сторону линейного — до 380 В. Происходит это мгновенно и по всем розеткам сразу.
Автомат в этот момент не сработает: ток в пределах нормы, просто напряжение не то. УЗО тоже не сработает: утечки нет. Единственное устройство в щитке, которое реагирует на такое, — реле напряжения. За те доли секунды, что оно отключает ввод, техника обычно не успевает выгореть.
Просадки
Обратная ситуация — напряжение падает до 170–180 В. Для лампочки это неприятно, для двигателя опасно: холодильник и насос при недостатке напряжения тянут повышенный ток, греются и выходят из строя. Реле напряжения отключает нагрузку и здесь.
Чего УЗМ не делает
Реле напряжения не защищает от короткого импульса при грозовом или коммутационном перенапряжении — оно просто не успевает: импульс длится микросекунды. Эту задачу решает ОПН (УЗИП) — ограничитель перенапряжений, который отводит импульс на землю. Это третье, отдельное устройство. И реле напряжения не стабилизирует: оно только размыкает цепь. Если напряжение в вашей сети постоянно занижено, нужен стабилизатор напряжения, а не реле.
Что будет, если поставить только одно
- Только УЗО. Люди защищены, техника — нет. Обрыв нуля в подъезде выносит холодильник, стиральную машину, телевизор и всё, что было включено в розетку. УЗО при этом даже не щёлкнет.
- Только УЗМ. Техника защищена, люди — нет. Пробой на корпус стиральной машины, повреждённый провод удлинителя, вода на розетке — реле напряжения не заметит ничего из этого, потому что напряжение в норме.
- Только автоматы. Защищена проводка от перегрева, и всё. Ни от утечки, ни от скачков защиты нет.
Отсюда практический вывод: связка на современный щиток — вводной автомат → реле напряжения → противопожарное УЗО или УЗО на группы → автоматы групп. Про распределение по группам и подписи — в материале о сборке и маркировке квартирного щитка.
Порядок в щитке
- Вводной автомат — по выделенной мощности, обычно 25–40 А в квартире.
- Счётчик (если он внутри квартирного щита).
- Реле напряжения или УЗМ. Ставится после вводного автомата, чтобы его можно было обесточить для обслуживания. Номинал по току — не меньше вводного автомата: реле на 40 А при вводном 40 А, лучше с запасом на 63 А.
- Противопожарное УЗО 100–300 мА на весь ввод — по желанию, обязательно в деревянном доме.
- Групповые автоматы + УЗО 30 мА на розеточные группы. Санузел — отдельная группа с УЗО 10 мА; требования к зонам разобраны в статье про электрику в ванной.
Если ввод трёхфазный, реле напряжения нужно трёхфазное: однофазные на каждую фазу не отследят перекос между ними так, как это делает трёхфазное с контролем чередования и обрыва фаз.
Мощная нагрузка мимо реле
Электроплита, духовка и другие приборы без электроники сравнительно устойчивы к скачкам, а через реле напряжения они прокачивают весь свой ток. Иногда линию плиты заводят до реле, чтобы не брать реле на 63 А ради одной варочной панели. Решение допустимое, но осознанное: при обрыве нуля плита останется под 380 В. Как считается эта линия — в материале про подключение варочной панели и духовки.
Дифавтомат — не третий вариант, а два в одном
Дифференциальный автомат объединяет в одном корпусе автоматический выключатель и УЗО. Он защищает и от утечки, и от короткого замыкания с перегрузкой, занимая меньше места на рейке. К реле напряжения отношения не имеет — это по-прежнему защита от утечки.
- Плюс: компактность и невозможность ошибиться в паре «автомат + УЗО».
- Минус: при срабатывании не всегда понятно, что случилось — утечка или перегрузка (в моделях без индикатора причины). И при выходе из строя меняется целиком.
Подробное сравнение с раздельной схемой — в статье про УЗО, УЗМ и дифавтоматы в квартирном щите.
Как выбрать реле напряжения
- Ток. Не меньше номинала вводного автомата. Для квартиры с вводом 40 А — реле 40–63 А.
- Пороги. Заводские 170 В и 250 В подходят большинству. Сужать диапазон до 200–235 В стоит только при стабильной сети, иначе получите постоянные отключения.
- Задержка повторного включения. Настраиваемая, от нескольких секунд до 10 минут. Для квартиры с холодильником и кондиционером ставьте не меньше 3 минут.
- Тип коммутации. Модели со встроенным контактором держат большие токи и щёлкают заметно; модели на симисторах тише, но чувствительнее к перегреву.
- Индикация. Дисплей с текущим напряжением полезен: видно, действительно ли сеть плохая, или проблема в квартире.
Если сеть проседает постоянно, а не эпизодически, реле будет отключать вас по нескольку раз в день — это признак, что нужен стабилизатор, а в частном доме иногда и ИБП или генератор.
Частые вопросы
УЗМ и УЗО — это одно и то же
Нет. УЗО отключает цепь при утечке тока и защищает человека. УЗМ (реле напряжения) отключает цепь при выходе напряжения за допустимые границы и защищает технику. Разные датчики, разные аварии, разные последствия при отсутствии.
Можно ли поставить УЗМ вместо УЗО
Нельзя. Реле напряжения не реагирует на утечку тока: при пробое на корпус или касании оголённого провода оно не сработает, потому что напряжение в сети остаётся нормальным. Требование норм по УЗО на розеточные группы и мокрые зоны реле не закрывает.
Чем УЗМ отличается от стабилизатора
Реле напряжения только отключает нагрузку при плохом напряжении и включает обратно, когда оно нормализовалось. Стабилизатор выравнивает напряжение до 220 В и продолжает питать технику. Реле дешевле и компактнее, стабилизатор нужен там, где отклонения постоянные.
Нужно ли реле напряжения в новостройке
Нормами не обязано, но обрыв нуля возможен в любом доме — и в новом тоже, особенно пока идёт массовый ремонт и нагрузка на стояки скачет. Стоимость реле несопоставима со стоимостью техники, которую оно защищает.
Почему реле напряжения постоянно отключается
Три причины: слишком узко выставлены пороги, реально плохая сеть (проверьте по дисплею) или плохой контакт на вводе, который даёт просадку под нагрузкой. Начните с проверки затяжки клемм в щите: греющийся контакт даёт и просадку, и риск возгорания.
Ставить УЗО на каждую группу или одно общее
Одно общее УЗО на всю квартиру дешевле, но при срабатывании обесточивает всё, и поиск причины превращается в перебор. Практичный компромисс — по УЗО на 2–3 группы плюс отдельное на санузел и отдельное на стиральную машину.
Итог
УЗО и УЗМ решают разные задачи и в щитке живут вместе: реле напряжения на вводе спасает технику от обрыва нуля и скачков, УЗО на группах спасает людей от удара током, автоматы спасают проводку от перегрева, а ОПН — от грозового импульса. Заменять одно другим нельзя ни в какую сторону. Минимальный разумный набор для квартиры: вводной автомат, реле напряжения по току ввода, УЗО 30 мА на розеточные группы и 10 мА на санузел, автоматы по группам.
