Автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Ошибка в номинале либо обесточивает половину квартиры без причины, либо — хуже — не срабатывает вовремя. Разберём номиналы, характеристики B/C/D и селективность.

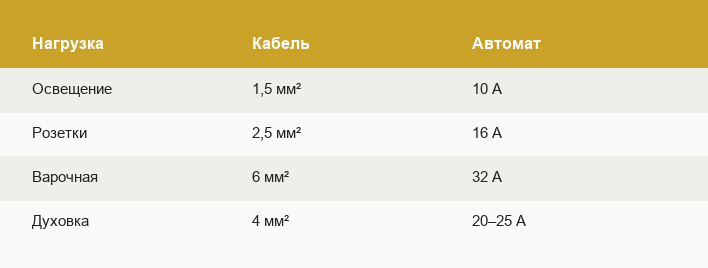

Номинал и сечение
| Сечение Cul | Длительно доп. ток (ориентир) | Типичный автомат |
|---|---|---|
| 1,5 мм² | ~15–19 А | 10 А (свет) |
| 2,5 мм² | ~21–27 А | 16 А (розетки) |
| 4 мм² | ~27–36 А | 20–25 А |
| 6 мм² | ~34–46 А | 32 А |
Автомат выбирают по кабелю, а не «по мощности чайника с запасом вверх».
Характеристики B, C, D
- B — освещение, слаботочные линии, длинные кабели.
- C — розетки, бытовая техника (самый частый выбор в квартире).
- D — моторы, трансформаторы с большим пуском (редко в квартире).

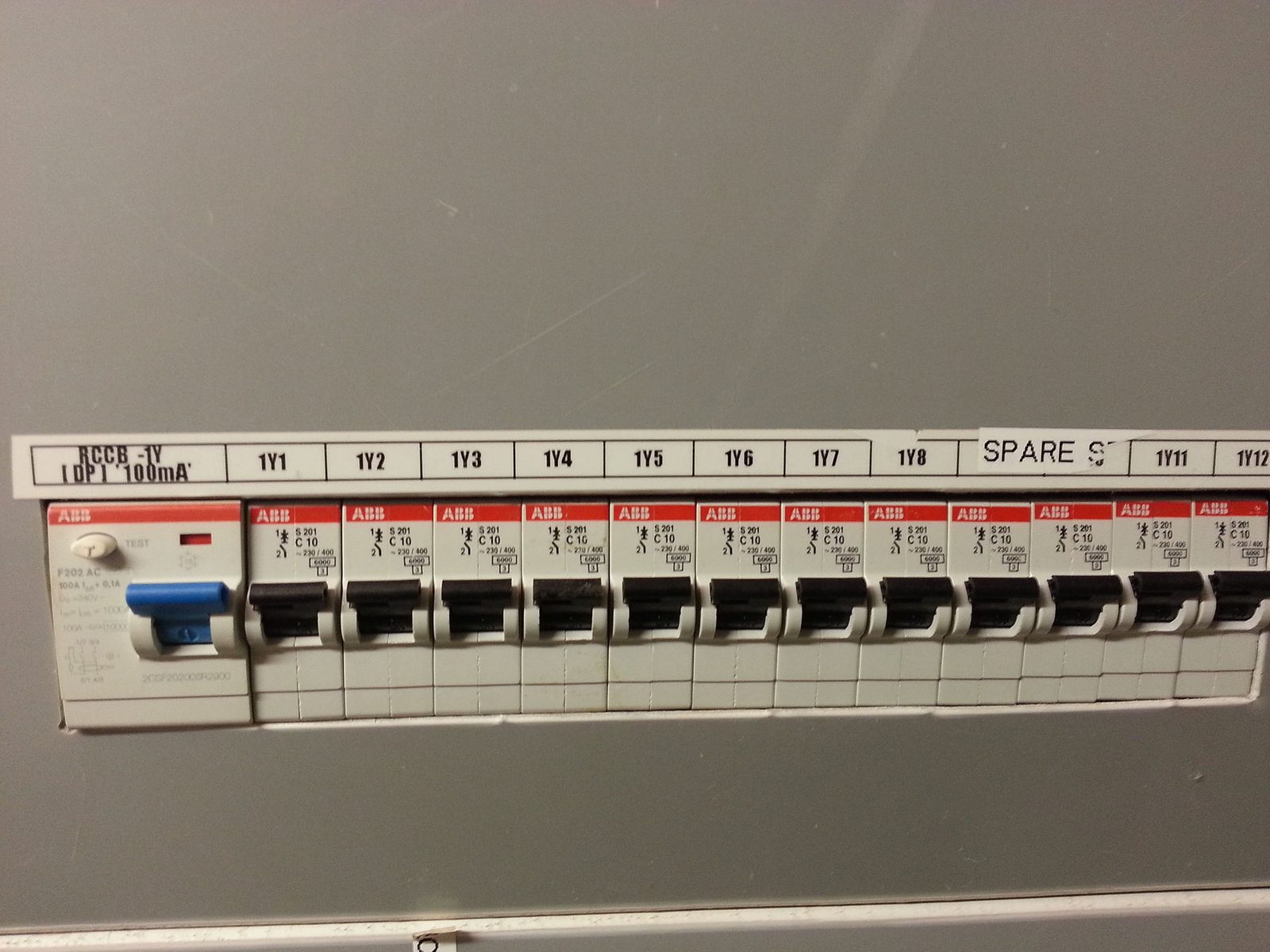

Селективность
Вводной автомат должен быть «старше» групповых, иначе при КЗ в розетке выбивает весь щиток. См. также сборку щитка и УЗО.
Дифавтомат или связка автомат+УЗО
Дифавтомат экономит место в щите, но при срабатывании сложнее понять причину (перегрузка или утечка). Связка «автомат + УЗО» диагностируется проще. Для квартирного щита оба подхода допустимы — важнее правильные номиналы и тип A для современной техники.
Маркировка на корпусе
- номинальный ток (In): 10, 16, 25…
- характеристика: B/C/D;
- отключающая способность (кА) — для квартиры обычно 6 кА достаточно;
- класс по току КЗ и стандарты производителя.
Не смешивайте в одной группе кабель 1,5 мм² и автомат 16 А — кабель может пострадать раньше защиты.
Итог
Сначала кабель и проект линий, потом автомат. Характеристика C 16 А на 2,5 мм² — рабочий стандарт розеточных групп.
