Электрощит — это «сердце» электропроводки квартиры: именно сюда приходит питающий кабель от этажного щита, здесь установлены аппараты защиты и отсюда расходятся групповые линии на розетки, освещение и мощную технику. Грамотный монтаж электрощита в квартире определяет, будет ли ваша электрика безопасной, ремонтопригодной и способной без перегрева держать современную нагрузку. В этой статье разберём назначение квартирного щита, выбор бокса и числа модулей, состав аппаратуры (вводной автомат, реле напряжения, счётчик, УЗО и дифавтоматы, групповые автоматы, шины N и PE), правила расчёта групп и номиналов, подбор сечения кабеля, селективность, схему сборки и маркировку, а также типичные ошибки и стоимость работ в ценах 2026 года.
Как устроен щит и в каком порядке расставляют автоматы — в статье про устройство и маркировку щитка.
Важно: сборку щита на столе можно выполнить самостоятельно, но подключение вводного кабеля и работы в этажном щите под напряжением должен выполнять только квалифицированный электрик с допуском по электробезопасности. Ошибка на вводе — это риск поражения током и пожара.
Назначение квартирного электрощита
Квартирный щит выполняет три ключевые задачи: распределяет электроэнергию по группам, защищает проводку от перегрузки и короткого замыкания, а людей — от поражения током при повреждении изоляции. Дополнительно современный щит защищает технику от скачков напряжения и обеспечивает удобное отключение отдельных линий для ремонта без обесточивания всей квартиры.
Разделение на группы — принципиальный момент. Когда каждая комната, кухня и санузел получают собственные линии со своими автоматами, отключение или неисправность одной группы не гасит всю квартиру. Это же требование лежит в основе грамотного проекта электрики квартиры, который стоит подготовить ещё до штробления и прокладки кабеля.
Где устанавливают щит

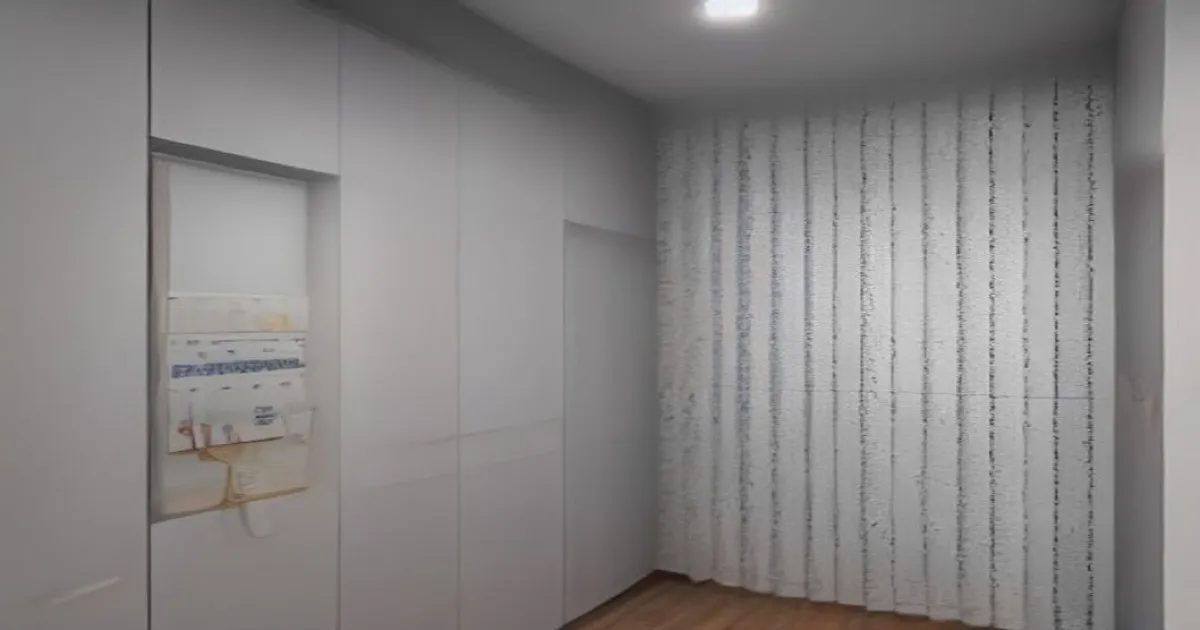

Обычно квартирный щит размещают в прихожей рядом с входной дверью, на высоте 1,4–1,7 м от пола до верхнего края — так удобно управлять автоматами и видеть маркировку. Щит должен быть доступен для обслуживания: перед ним не ставят мебель, его не зашивают наглухо в короб без ревизионного люка.
Встраиваемый или навесной бокс и число модулей
Боксы бывают встраиваемыми (утапливаются в нишу в стене, выглядят аккуратно, дверца заподлицо) и навесными (крепятся на поверхность стены, проще в монтаже, но выступают). Встраиваемый вариант требует ниши глубиной 90–120 мм и подходит для кирпича, газобетона, гипсокартонных перегородок; в панельных несущих стенах глубокую нишу делать нельзя, поэтому там чаще ставят навесной бокс.
Сколько модулей закладывать
Ширина одного модуля («место») — 17,5 мм. Однополюсный автомат занимает 1 модуль, двухполюсный или УЗО — 2 модуля, дифавтомат — 2 модуля, реле напряжения — 2–3 модуля. Считать нужно с запасом.
- Малая квартира (студия, 1-комн.): 12–24 модуля.
- 2–3 комнаты: 24–36 модулей.
- Большая квартира, много мощной техники: 36–54 модуля и более.
Практическое правило: посчитайте все аппараты и добавьте 20–30% свободных мест на будущее (кондиционер, тёплый пол, новая линия). Пустой запас в щите почти ничего не стоит, а вот тесный щит потом переделывать дорого.
Состав электрощита
Типовой квартирный щит «сверху вниз» по линии тока выглядит так:
- Вводной автомат — двухполюсный (отключает фазу и ноль), номинал согласуется с управляющей компанией и мощностью, выделенной на квартиру (обычно 25, 32, 40 или 50 А).
- Реле напряжения или УЗМ — отключает квартиру при выходе напряжения за безопасные пределы (например, ниже 170 или выше 250 В), защищая технику от «перекоса фаз» и обрыва нуля.
- Счётчик электроэнергии — прибор учёта (в новых домах часто уже установлен в этажном щите). О замене и требованиях читайте в материале про замену электросчётчика в квартире.
- УЗО и дифавтоматы — защита от тока утечки (поражения током и пожара от повреждённой изоляции).
- Групповые автоматы — защита каждой отходящей линии от перегрузки и КЗ.
- Шины N (нейтраль) и PE (защитное заземление) — общие сборные клеммы для нулевых и заземляющих проводников.
УЗО, дифавтоматы и номиналы утечки
УЗО (устройство защитного отключения) реагирует на разницу токов в фазе и нуле — то есть на утечку. Для защиты человека применяют УЗО с уставкой 30 мА: это порог, при котором ток ещё не смертелен, а отключение происходит быстро. Для «противопожарных» вводных УЗО, защищающих проводку в целом, ставят 100 или 300 мА. Для особо опасных зон (например, линия во влажном помещении, розетка в ванной) иногда используют УЗО на 10 мА.
Дифавтомат — это УЗО и автоматический выключатель «в одном корпусе»: он защищает и от утечки, и от перегрузки/КЗ. Его удобно ставить на ответственную одиночную линию (стиральная машина, посудомойка), экономя место, но при срабатывании сложнее понять причину. Подробно логика защиты разобрана в статье об УЗО и автоматах в щитке.
Электробезопасность: УЗО на 30 мА обязательно для розеточных групп, особенно на кухне, в ванной и для уличных линий. Экономия на УЗО — самая опасная ошибка: автомат защищает провод, но не человека от удара током.
Как посчитать группы и номиналы под нагрузку
Разбивка на группы — основа проекта щита. Базовый принцип: разделять линии по назначению и мощности, не смешивая освещение и мощные розетки.
Типовой набор групп
- Освещение комнат — автомат 10 А, кабель 1,5 мм².
- Розетки комнат — автомат 16 А, кабель 2,5 мм².
- Кухня, розеточные линии — несколько линий по 16 А (2,5 мм²); мощный расчёт кухни описан в материале электрика на кухне: расчёт линий.
- Электроплита/варочная панель — автомат 32 А, кабель 6 мм² (для мощных панелей — отдельная линия).
- Стиральная и посудомоечная машины — отдельные линии 16 А через УЗО 30 мА или дифавтомат.
- Кондиционер, тёплый пол, водонагреватель — отдельные линии по мощности прибора.
- Санузел — отдельная линия с УЗО 10–30 мА.
Расчёт номинала автомата
Номинал автомата подбирают по току нагрузки линии и, что важнее, по сечению кабеля, который автомат защищает. Ток считают по формуле I = P / U, где U = 220 В. Например, для нагрузки 3,5 кВт: I ≈ 3500 / 220 ≈ 16 А — подходит автомат 16 А. Автомат не должен превышать допустимый ток кабеля, иначе провод перегреется раньше, чем сработает защита.
Сечение кабеля под автомат
Это ключевая пара «автомат — сечение». Автомат защищает провод, поэтому его номинал не может быть выше того, что безопасно выдержит кабель. Для медного кабеля в квартире используют такие сочетания:
- 1,5 мм² — автомат до 10 А (освещение).
- 2,5 мм² — автомат до 16 А (розетки).
- 4 мм² — автомат до 25 А (мощные линии, водонагреватель).
- 6 мм² — автомат до 32 А (электроплита, варочная панель).
- 10 мм² — автомат до 40–50 А (ввод в квартиру).
Обратите внимание: ставить автомат 25 А на кабель 2,5 мм² нельзя — при перегрузке провод нагреется до плавления изоляции, а автомат «не заметит» проблемы. Именно поэтому занижение сечения при завышенном автомате — частая причина пожаров в старой проводке. Если проводка в квартире алюминиевая или тоньше нормы, планируйте её полную замену на медь.
Правило безопасности: сначала выбирают сечение кабеля под реальную нагрузку, и только потом — автомат под это сечение. Никогда не наоборот. Автомат «спасает» провод, а не прибор.
Селективность защиты
Селективность (избирательность) — это свойство, при котором сначала отключается ближайший к неисправности аппарат, а не общий вводной. Если в комнате произошло КЗ, должен сработать групповой автомат этой комнаты, а не вводной автомат всей квартиры. Достигается это правильным подбором номиналов: вышестоящий аппарат имеет больший номинал и/или большее время срабатывания.
Как обеспечить
- Групповые автоматы — меньшего номинала (10–16 А), вводной — большего (32–50 А).
- Для точной селективности по утечке применяют вводное противопожарное УЗО на 100–300 мА и групповые УЗО на 30 мА.
- Класс токоограничения и время-токовые характеристики (обычно тип «C» для бытовых линий) подбирают так, чтобы «низовой» аппарат срабатывал первым.
Схема сборки и гребёнка
Сборка щита начинается со схемы: на бумаге или в программе рисуют, какой аппарат за что отвечает, как соединены фаза, ноль и земля. Затем на DIN-рейку устанавливают аппараты в логическом порядке слева направо: ввод, защита от напряжения, счётчик (если в щите), УЗО, за каждым УЗО — его группа автоматов.
Соединительная гребёнка (шина)
Фазу на группу автоматов удобно распределять гребёнкой — медной шиной, которая заводится под верхние клеммы автоматов вместо десятка отдельных перемычек. Гребёнка даёт аккуратный монтаж, надёжный контакт и экономит время. Важно правильно разбить гребёнку под каждое УЗО: нельзя объединять одной сплошной гребёнкой автоматы, относящиеся к разным УЗО, иначе защита от утечки перестанет работать корректно.
Аккуратная разводка и маркировка линий

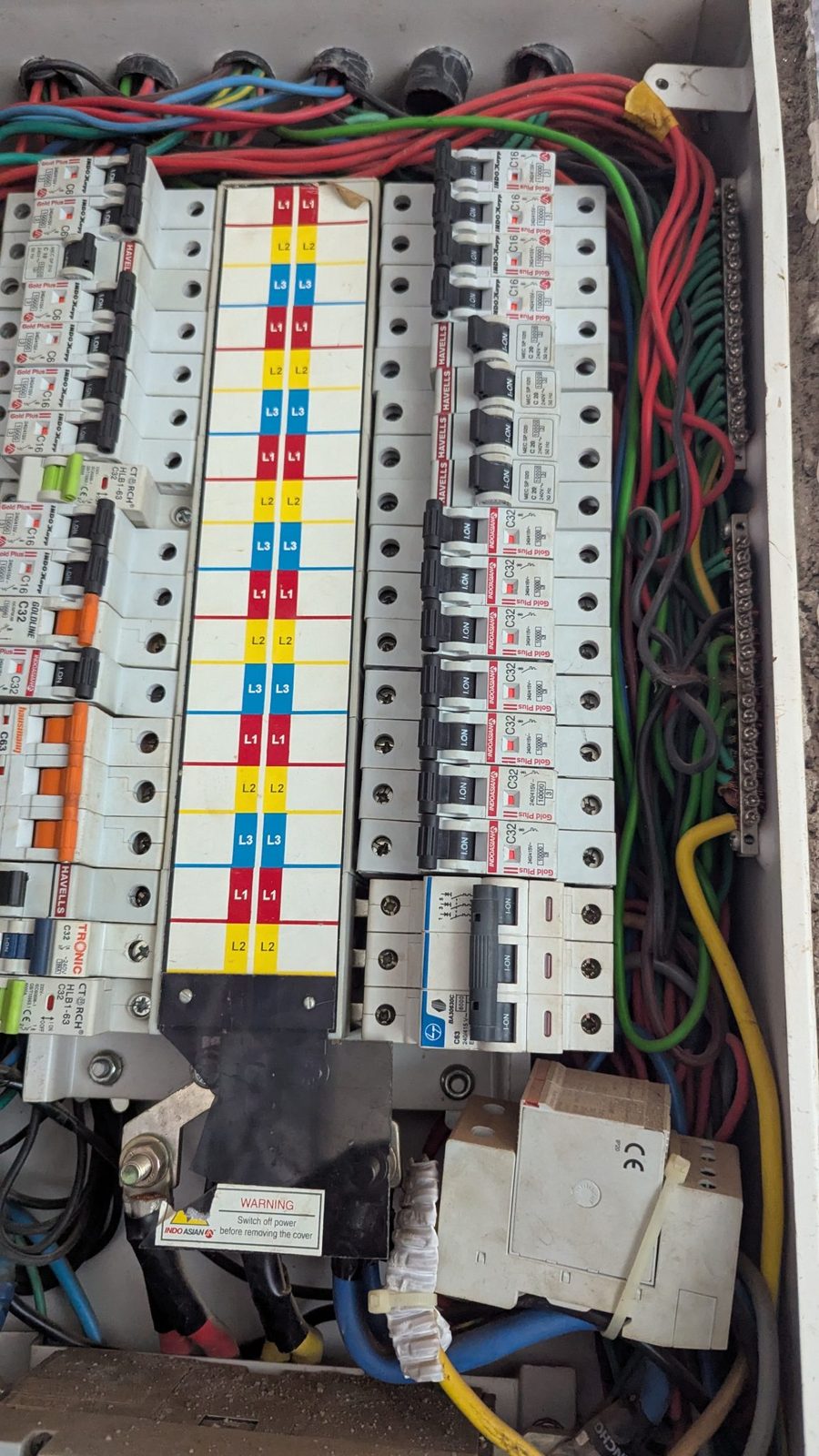

Внутренняя разводка щита — показатель качества работы. Провода укладывают под прямыми углами, с запасом длины, чтобы аппарат можно было снять для замены. Цветовая маркировка обязательна: фаза — коричневый/чёрный/серый, ноль — синий, защитное заземление — жёлто-зелёный.
Маркировка групп
- Каждый автомат подписывают: «Кухня розетки», «Свет комнаты», «Стиральная машина» и т. д.
- Внутри дверцы щита размещают распечатанную схему с описанием групп.
- Кабели помечают бирками, чтобы при ремонте не путать линии.
Хорошая маркировка экономит часы при поиске неисправности и делает щит понятным для любого электрика.
Заземление и система уравнивания потенциалов (СУП)
В современных домах применяется система заземления TN-C-S или TN-S с отдельным проводником PE. Шина PE в щите соединяет заземляющие жилы всех линий с корпусом щита и защитным проводником ввода. Розетки должны быть с заземляющим контактом — подробнее в статье про розетки и выключатели.
СУП в ванной
Дополнительная система уравнивания потенциалов в санузле соединяет между собой и с PE металлические трубы, ванну, полотенцесушитель. Это снижает риск удара током во влажном помещении. Основную СУП организуют на вводе, объединяя PE, металлические трубопроводы и корпус щита.
Категорически нельзя объединять ноль (N) и землю (PE) в квартирном щите при системе TN-C-S — разделение проводников выполняется только в этажном или домовом щите. Самостоятельное «зануление» розеток вместо заземления опасно для жизни.
Типичные ошибки при монтаже щита
- Экономия на УЗО. Отсутствие защиты от утечки оставляет человека беззащитным при повреждении изоляции.
- Занижение сечения кабеля под завышенный автомат — провод перегревается, изоляция плавится.
- «Одна группа на всё». Единственный автомат на всю квартиру означает, что любая неисправность гасит свет везде и не даёт локализовать проблему.
- Смешивание света и розеток на одной линии — неудобно и небезопасно.
- Плохой контакт. Недотянутые или, наоборот, перетянутые винтовые клеммы греются и подгорают. Момент затяжки указывают производители.
- Гребёнка через разные УЗО — нарушение работы защиты от утечки.
- Отсутствие запаса модулей — невозможно добавить новую линию без замены бокса.
Проверка и ввод в работу
Перед подачей напряжения щит проверяют «на холодную»: прозванивают линии на отсутствие КЗ между фазой и нулём, фазой и землёй, проверяют затяжку всех клемм, соответствие маркировки. После подачи питания проверяют работу каждого УЗО кнопкой «Тест» и, желательно, прибором на реальный ток утечки и время отключения.
Что проверяют обязательно
- Сопротивление изоляции линий (мегаомметром).
- Сопротивление заземления и цепи «фаза–ноль».
- Срабатывание каждого УЗО по току и времени.
- Отсутствие нагрева клемм под нагрузкой (через 15–20 минут работы).
Общая логика безопасной электрики квартиры — в отдельном материале о правилах безопасной электрики.
Когда обязателен электрик и допуск
Сборку аппаратов на DIN-рейку и внутреннюю разводку можно освоить самостоятельно при аккуратности и понимании схемы. Однако есть работы, которые по правилам и по здравому смыслу должен выполнять специалист:
- Подключение вводного кабеля в этажном щите (работа под напряжением).
- Замена или опломбировка счётчика — только представитель энергоснабжающей организации.
- Пусконаладка и измерения с оформлением протоколов.
Электромонтёр, работающий в действующих электроустановках, должен иметь группу по электробезопасности (обычно III и выше) и допуск. Если сомневаетесь хотя бы в одном пункте — доверьте работу профессионалу. Цена ошибки в щите несопоставима с экономией.
Стоимость щита и сборки в 2026 году
Ориентировочные цены (материалы + работа, 2026 год, средний по РФ уровень):
- Бокс на 12–24 модуля: 1 500–5 000 руб.
- Вводной автомат, реле напряжения: 1 500–4 500 руб.
- Комплект УЗО/дифавтоматов и групповых автоматов: 6 000–20 000 руб. в зависимости от числа линий и класса аппаратов.
- Гребёнки, шины, провод, маркировка: 1 500–4 000 руб.
- Сборка щита электриком: от 300–600 руб. за модуль или 6 000–20 000 руб. за щит «под ключ».
Итого щит средней квартиры обходится в 20 000–45 000 руб. с материалами. Для защиты дорогой техники в домах с нестабильной сетью дополнительно рассматривают стабилизатор напряжения.
Частые вопросы
Можно ли собрать щит самому без электрика?
Сборку и разводку — да, при аккуратности и знании схемы. Но подключение ввода в этажном щите под напряжением и работы со счётчиком должен выполнять электрик с допуском.
Ставить УЗО или дифавтоматы?
УЗО на группу автоматов экономичнее и позволяет точнее локализовать неисправность. Дифавтомат удобен для одной ответственной линии и экономит место. Часто применяют комбинацию.
Какой номинал вводного автомата выбрать?
Он согласуется с выделенной на квартиру мощностью и характеристиками этажного щита — обычно 25, 32, 40 или 50 А. Самовольно завышать его нельзя: это перегрузит стояк.
Зачем реле напряжения, если есть автоматы?
Автоматы защищают от перегрузки и КЗ, но не от повышенного или пониженного напряжения и обрыва нуля. Реле напряжения отключает квартиру при опасных отклонениях и спасает технику.
Сколько групп нужно в квартире?
Минимум — раздельно свет и розетки по зонам, отдельные линии на кухню, плиту, стиральную и посудомоечную машины, санузел, кондиционер. Обычно это 8–16 групп и больше.
Как часто обслуживать щит?
Раз в год проверяйте кнопкой «Тест» все УЗО и осматривайте клеммы на отсутствие нагрева и подгорания. При запахе гари или щелчках — сразу вызывайте электрика.
Итог
Монтаж электрощита — это не просто «поставить автоматы в коробку», а инженерная задача: правильно разбить квартиру на группы, подобрать пары «автомат — сечение кабеля», обеспечить защиту от утечки через УЗО на 30 мА, реализовать селективность, аккуратно развести и промаркировать линии, организовать заземление и СУП. Ошибки вроде экономии на УЗО, занижения сечения и «одной группы на всё» опасны и дороги в исправлении. Соберите щит с запасом модулей, доверьте подключение ввода и измерения квалифицированному электрику — и ваша электрика прослужит десятилетия без перегревов и аварий. Планировать щит стоит вместе с общим проектом электрики квартиры ещё до начала ремонта.
