У электрики в квартире есть неприятное свойство: нарушения в ней работают годами. Тонкий кабель под завышенным автоматом, отсутствующее заземление, зануление в розетке — всё это исправно даёт свет и не подаёт признаков проблемы ровно до того дня, когда становится поздно. В отличие от протечки, электрика не капает на пол заранее.
Поэтому здесь безопасность не проверяется по факту, а закладывается по правилам. Разберём, что должно стоять в щитке, как связаны сечение и номинал автомата, чем зануление отличается от заземления и по каким признакам понимают, что проводку пора менять, а не чинить.
Пять правил, которые закрывают большинство рисков
- Автомат защищает кабель, а не прибор. Его номинал выбирается по сечению провода — и никогда наоборот.
- В мокрых зонах — УЗО. Для ванной и детской уставка 10 мА, для остальных групп 30 мА.
- Заземление обязательно для всех новых линий. Не на трубу, не на батарею, не перемычкой с нуля.

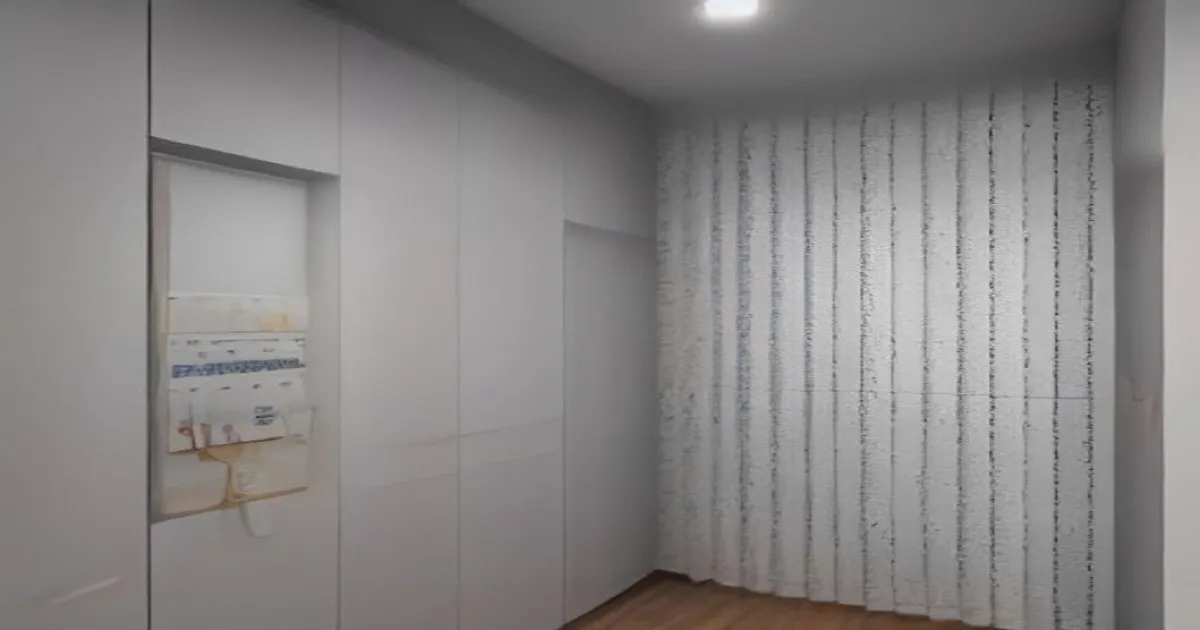

- Щиток должен быть доступен и подписан. Замурованный за шкафом щиток в аварии бесполезен.
- Алюминий — повод не чинить, а менять. Он ломок, течёт под нагрузкой, и его соединения деградируют сами по себе.
Что должно стоять в щитке
| Устройство | От чего защищает | Типовая уставка | Обязательность |
|---|---|---|---|
| Вводной автомат | Превышение выделенной мощности | По договору, 25–50 А | Обязательно |
| Групповые автоматы | Перегрузка и короткое замыкание | 10 А свет, 16 А розетки | Обязательно |
| УЗО групповое | Утечка тока, поражение человека | 30 мА, тип A | Обязательно |
| УЗО на мокрые зоны | То же, повышенная чувствительность | 10 мА | Ванная, детская |
| Реле напряжения | Обрыв нуля, скачки в сети | Отсечка ниже 180 и выше 250 В | Настоятельно рекомендуется |
| Противопожарное УЗО | Токи утечки в изоляции | 100–300 мА на вводе | Для больших квартир и домов |
Важная тонкость про тип УЗО. Тип AC реагирует только на синусоидальный переменный ток утечки, а современная техника с импульсными блоками питания — стиральная машина, индукционная плита, компьютер, светодиодные драйверы — даёт пульсирующую составляющую. Поэтому в квартире ставят тип A: он видит и её. Разница между защитой человека и защитой техники разобрана в статье про УЗМ и УЗО, а схемы включения — в материале про УЗО и АВР в щитке.
Сечение и номинал: связка, которую нельзя разрывать
Это единственная таблица, которую стоит запомнить целиком. Логика простая: автомат обязан отключиться раньше, чем кабель перегреется. Если номинал больше, чем допускает сечение, защита перестаёт существовать.
| Сечение, медь | Автомат | Мощность при 230 В | Что подключают |
|---|---|---|---|
| 1,5 мм² | 10 А | до 2,2 кВт | Освещение |
| 2,5 мм² | 16 А | до 3,5 кВт | Розеточные группы |
| 4 мм² | 25 А | до 5,5 кВт | Духовка, бойлер, кондиционер |
| 6 мм² | 32 А | до 7 кВт | Варочная панель |
Значения приведены для скрытой прокладки медного кабеля — при открытой прокладке допустимый ток выше, но ориентироваться безопаснее на эти цифры. Полные таблицы с поправками на способ прокладки и число жил — в материале про расчёт сечения кабеля.
По марке кабеля: для жилых помещений применяют ВВГнг-LS — не распространяющий горение, с низким дымовыделением. Разница с обычным ВВГ проявляется ровно один раз в жизни, зато решающим образом: при пожаре обычная изоляция даёт плотный ядовитый дым, от которого гибнут раньше, чем от огня.
Самая опасная бытовая самоделка — поставить автомат большего номинала, чтобы «перестало выбивать». Кабель 2,5 мм² под автоматом 25 А будет греться внутри стены при токе, который защита считает нормальным. Увидеть это невозможно, а закончиться может возгоранием в перекрытии. Если группа регулярно отключается, причину надо искать, а не устранять симптом — как это делается, разобрано в статье про то, почему выбивает автомат или УЗО.
Заземление и то, что им не является
В домах современной постройки применяется система TN-C-S, где защитный проводник PE приходит в квартиру отдельно. В старом фонде чаще двухпроводная TN-C: только фаза и рабочий ноль, защитного проводника нет физически. Устройство систем и порядок перехода разобраны в статье про заземление в квартире.
Три вещи, которые заземлением не являются и делать которые нельзя:
- Подключение PE к водопроводной или отопительной трубе. Труба может быть заменена на пластиковую соседом, и защита исчезнет молча. Кроме того, при утечке потенциал попадёт на трубы всего стояка.

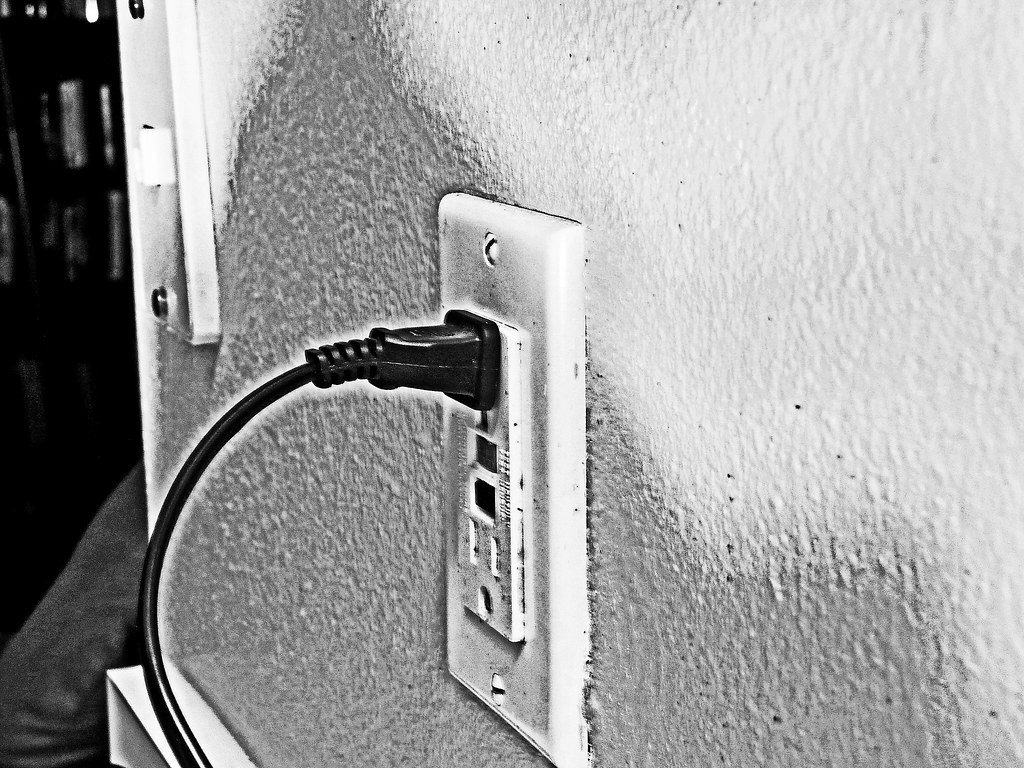

- Зануление — перемычка с нуля на контакт заземления в розетке. Пока всё исправно, это даже работает. При обрыве нуля в подъезде корпуса всех приборов оказываются под фазным напряжением.
- Отдельный штырь в землю без связи с общим контуром. В многоквартирном доме это создаёт разность потенциалов и делает ситуацию опаснее исходной.
Если защитного проводника нет, честное решение — модернизация ввода и щитка при замене проводки. Временная мера до этого — УЗО: оно защищает человека и в двухпроводной сети, хотя заземления не заменяет.
Мокрые зоны
Ванная делится на зоны по расстоянию от источника воды, и для каждой свои требования к классу защиты оборудования. Чем ближе к воде, тем выше требуемый IP; непосредственно внутри ванны или душевого поддона допускается только сверхнизкое напряжение. Подробная разбивка — в статье про электрику в ванной и зоны IP.
Практический минимум для квартиры:
- Отдельная линия на санузел с УЗО 10 мА.
- Розетки не ближе 60 см от границы душа, с классом не ниже IP44 и с крышкой.
- Стиральная машина — своя линия с заземлением, розетка вне зоны прямых брызг.
- Полотенцесушитель с электрическим ТЭНом — только с заземлением и через УЗО.
- Светильники по классу зоны, выключатель — за пределами помещения либо шнуровой.
То же правило распространяется на балкон, лоджию и любую наружную точку: там своя группа и свой УЗО, потому что влага даёт токи утечки, от которых будет ложно отключаться вся квартира.
Выделенная мощность
Квартира получает не «сколько нужно», а фиксированный лимит, записанный в договоре с энергоснабжающей организацией. Превысить его нельзя не по правилам, а физически: вводной автомат отключится.
| Тип жилья | Обычный лимит | Что в него не помещается |
|---|---|---|
| Старый фонд с газом | 3–5 кВт | Электроплита, бойлер, тёплые полы |
| Дом с электроплитами | 7–10 кВт | Зарядка электромобиля, сауна |
| Новостройка | 10–15 кВт | Обычно хватает на всё |
Если планируется техника, не влезающая в лимит, вопрос решается не более толстым кабелем, а увеличением выделенной мощности через заявку — процедура платная и не всегда возможная технически. Отдельный случай — зарядка электромобиля: она требует собственной линии и учёта в общем балансе. Расчёт нагрузки по кухне, где сходится основная часть мощности, — в статье про линии на кухне.
Розетки, удлинители и обогреватели
- Одна розетка — не бесконечная мощность. Стандартная розетка рассчитана на 16 А, то есть около 3,5 кВт, и это на всю розетку, а не на каждое гнездо.
- Тройник в тройнике — прямой путь к нагреву. Греется не розетка, а контакт: чем больше переходов, тем больше сопротивление.
- Обогреватель через тонкий удлинитель. Шнур сечением 0,75–1,5 мм² держит примерно 10 А; обогреватель на 2 кВт уже на границе, а свёрнутый в бухту удлинитель греется как ТЭН.
- Розетки со шторками — дополнение, а не замена УЗО. Они спасают от предмета в отверстии, но не от неисправного прибора; про безопасность жилья с детьми — в материале про ремонт с детьми.
- Тёплый пол подключается своей линией с отдельным автоматом, УЗО и терморегулятором с датчиком в гофре — детали в статье про тёплый пол.
Признаки опасной проводки
| Признак | Что происходит | Срочность |
|---|---|---|
| Запах горелой изоляции | Перегрев уже идёт | Обесточить немедленно |
| Искры или треск в щитке | Ослабленный контакт под нагрузкой | Обесточить немедленно |
| Тёплая розетка или вилка | Плохой контакт, перегрузка | В течение дня |
| Потемневшие контакты | Многократный перегрев | В течение дня |
| Мигание света при включении чайника | Слабый контакт на вводе или в щите | В течение недели |
| Частые срабатывания защиты | Неисправность в линии или приборе | В течение недели |
| Лёгкое пощипывание от корпуса техники | Утечка на корпус без заземления | Немедленно, прибор не использовать |
Чего нельзя делать никогда
- Ставить автомат большего номинала вместо поиска причины отключений.
- Шунтировать или снимать УЗО.
- Соединять медь и алюминий скруткой напрямую — только через клемму с разделением металлов.
- Оставлять соединения в стене без доступа: распаячная коробка должна быть доступна.
- Штробить несущие стены и панели горизонтально — ограничения и допустимые варианты в статье про штробление стен.
- Работать в щитке под напряжением.
Проверка после ремонта
- Прозвонка всех линий и замер сопротивления изоляции мегаомметром — норма не ниже 0,5 МОм на линию. Делается до штукатурки.
- Проверка УЗО кнопкой «Тест». Должно отключаться. Повторять раз в квартал: механизм может залипнуть.
- Маркировка групп в щитке — понятными словами, а не номерами.
- Схема и фотоархив трасс с привязкой размерами. Как это оформляется — в статье про скрытые работы и фотофиксацию.
- Протяжка клемм через год. Медь под давлением течёт, и соединения ослабевают — это плановая процедура, а не признак брака.
Частые вопросы
Можно ли штробить несущие стены под проводку?
Горизонтальные штробы в несущих стенах не допускаются: они перерезают рабочую арматуру и ослабляют конструкцию по всей длине. Вертикальные штробы ограниченной глубины в отдельных случаях допустимы, но в панельных домах штробление несущих панелей и плит перекрытия запрещено вовсе — там прокладывают кабель в слое штукатурки, в стяжке пола или в потолочном пироге. Практическое следствие: в панельном доме разводка планируется от пола и потолка, а не «по прямой от розетки к розетке». Спорные ситуации решаются проектом, а не решением бригады на месте.
Нужен ли стабилизатор напряжения на всю квартиру?
В большинстве случаев нет — достаточно реле напряжения, которое стоит в разы дешевле и решает главную задачу: отключает квартиру при обрыве нуля и скачках. Стабилизатор нужен там, где напряжение постоянно занижено или завышено, а не скачет эпизодически: например, конец длинной линии в частном секторе, где вечером стабильно 190 В. Разница подходов и критерий выбора — в статье про стабилизатор напряжения. Важно: ни то, ни другое не заменяет УЗО, они решают разные задачи.
Обязательно ли менять всю проводку в старой квартире?
Три признака, при которых точечный ремонт только оттягивает неизбежное. Первый — алюминий: он ломается при перегибе, «течёт» под нагрузкой, и любые его соединения деградируют сами по себе. Второй — двухпроводная сеть без защитного проводника: заземления у техники нет, а современная кухня без него небезопасна. Третий — если отключения переехали с одной линии на другую, значит изоляция сдаёт по всей длине, а не в конкретной точке. При любом из трёх решение одно — полная замена с новым щитком.
Сколько групп должно быть в квартирном щитке?
Для однокомнатной квартиры разумный минимум — шесть-восемь: свет комнат, свет санузла, розетки комнат, розетки кухни (обычно две линии), стиральная машина, санузел. Для двух-трёхкомнатной — от десяти до пятнадцати. Смысл дробления не в удобстве, а в двух вещах: авария на одной линии не обесточивает квартиру целиком, и суммарная фоновая утечка распределяется между несколькими УЗО, а не копится на одном. Как это компонуется физически — в материале про сборку квартирного щитка.
Что из электрики можно делать самому?
Безопасно и без квалификации: замена ламп и светильников, замена розетки или выключателя на аналогичные при снятом напряжении с проверкой индикатором, подписывание групп, нажатие кнопки «Тест» на УЗО. Со снятым напряжением и с пониманием того, что делаете: прокладка кабеля по черновым конструкциям, установка подрозетников. Только специалисту: сборка и подключение щитка, работы во вводном устройстве, всё, что касается счётчика и общедомового имущества. Замена самого прибора учёта — тоже не самодеятельность, порядок описан в статье про замену электросчётчика.
Умный дом делает электрику безопаснее или опаснее?
Сам по себе — нейтрален, но добавляет узлов, которые могут отказать. Ключевое правило: умные реле и модули не заменяют защиту. УЗО, автоматы и реле напряжения остаются на своих местах и работают независимо от того, что происходит с логикой автоматизации. Второе правило — считать нагрузку: у реле в подрозетнике или в щитке есть предел по току, и включённый через него обогреватель легко его превышает. Третье — оставлять ручное управление: сценарий, при котором свет невозможно включить из-за отказавшего шлюза, должен быть исключён. Общая логика — в материале про основы умного дома.
Итог
Безопасная электрика складывается из четырёх вещей: номинал автомата подобран под сечение кабеля, а не под желаемую мощность; УЗО стоит на всех группах, а в мокрых зонах — на 10 мА; заземление настоящее, а не перемычка на ноль или труба; щиток доступен, подписан и разбит на достаточное число групп.
Всё это стоит проценты от бюджета ремонта и закладывается один раз — на этапе проекта электрики. Переделать потом дороже в разы, а до момента, когда переделка понадобится, неправильная схема будет работать безупречно и не подавать ни одного сигнала.
