В старых домах часто встречается система TN-C: нулевой рабочий и защитный проводники совмещены в одном проводе (PEN), а отдельного заземления в квартире нет. Современная техника, УЗО и «умный дом» рассчитаны на полноценный защитный проводник PE. Разберём, чем отличаются системы заземления, как понять, какая у вас, что делать категорически нельзя и как безопасно модернизировать электрику — без «земли на батарею».

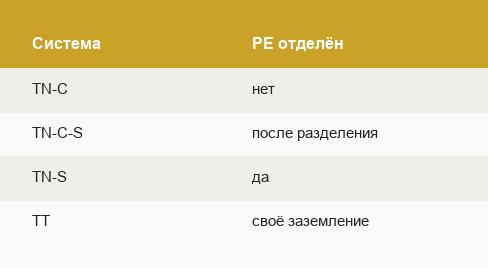

Кратко о системах
| Система | Суть | Что в квартире |
|---|---|---|
| TN-C | PEN совмещён | Двухжильный ввод, нет PE |
| TN-C-S | Разделение PEN на N и PE | Частый вариант после модернизации стояка |
| TN-S | N и PE разделены от ТП | Новостройки |
Разница только в одном: есть ли у вас отдельный защитный проводник PE, отведённый на заземляющее устройство. В TN-C его нет, в TN-C-S и TN-S — есть. Всё остальное — следствия этого факта.
Как понять, какая система у вас
Не разбирая щит, ориентируйтесь по признакам:
- Двухжильный алюминиевый ввод в квартиру и розетки без третьего контакта — почти наверняка TN-C.
- Розетки с заземляющими контактами и трёхжильные линии — есть PE, то есть TN-C-S или TN-S.
- В этажном щите от стояка приходит PEN, а на квартиру уходят отдельные N и PE с шины — это выполненное разделение (TN-C-S).
Точный ответ даёт электрик по этажному щиту. Не полагайтесь на «третий контакт в розетке»: его нередко ставят для вида, не подключив к PE, — это опаснее, чем честная двухпроводка. Проверить фактическое наличие PE проще всего при замене проводки, когда щит и линии открыты.
Чего нельзя делать — и почему это опасно
- «Заземлять» на трубы отопления и воды. Трубы не заземляющее устройство: их меняют на пластик, отключают, и «земля» пропадает. Хуже — при пробое фазы на корпус вы выносите опасный потенциал на все трубы в стояке, под удар попадают соседи.
- Самовольно соединять N и PE в розетке (зануление). Пока ноль цел — вроде работает. Но при обрыве нуля на стояке (частая авария в старом фонде) на всех «занулённых» корпусах появляется фазное напряжение. Это смертельно опасно.
- Ставить УЗО, не понимая схему PEN. В неправильно собранном щите УЗО либо не сработает, либо будет ложно отключаться.
Общий принцип: защитный проводник должен идти к настоящему заземляющему устройству дома, а не к первой попавшейся железке.
Что можно и нужно
Внутри квартиры вы вправе: обновить щиток, развести группы, поставить УЗО или дифавтоматы по проекту, проложить трёхжильные линии (фаза, ноль, PE) и свести PE на отдельную шину. Даже если полноценного заземления дома пока нет, трёхжильная разводка — задел на будущее: как только разделят PEN на этажном щите, ваша квартира уже готова. База — замена проводки и проект электрики, а маркировка линий — в статье про сборку щитка.
Разделение PEN: как появляется PE
Полноценный PE в старом доме появляется, когда PEN-проводник стояка разделяют на N и PE — по правилам это делают на этажном или вводном щите, с повторным заземлением и проводником достаточного сечения. Это зона ответственности управляющей компании и квалифицированного электрика, а не жильца в своей розетке. Правильный путь — добиваться модернизации через УК, а внутри квартиры вести трёхжильные линии к своей PE-шине.
Уравнивание потенциалов
Отдельная тема — система уравнивания потенциалов (СУП и дополнительная ДСУП в ванной). Она соединяет между собой все проводящие части — трубы, ванну, корпус щита — с шиной PE, чтобы между ними не возникало опасной разницы напряжений. Во влажных зонах это критично: требования к электрике санузла с классами защиты IP разобраны в статье про электрику в ванной.
УЗО в разных схемах
Важное уточнение против частого мифа: УЗО защищает человека даже без заземления. Оно отслеживает утечку тока и отключается, если ток «уходит» через тело человека на землю, — в TN-C это по-прежнему спасает от удара. Чего УЗО без PE не умеет — заранее обесточить прибор с пробоем на корпус (нет пути утечки, пока корпус никто не трогает). Поэтому в TN-C УЗО ставить нужно, но панацеей оно не будет.
В TN-S и корректном TN-C-S УЗО и дифавтоматы работают предсказуемо. Для линий с электроникой берут УЗО типа A (импульсные блоки питания дают пульсирующий ток утечки, который тип AC может не увидеть). Подбор защиты — в материалах про УЗО и АВР в щитке и УЗМ и УЗО, а защита от импульсных перенапряжений — в статье про УЗИП.
Розетки и техника
- Стиральная и посудомоечная машины, духовой шкаф, компьютерные ИБП — чувствительны к качеству PE и требуют заземления по паспорту.
- Удлинители «с заземлением» бесполезны, если в стене два провода: заземляющий контакт просто никуда не подключён.
- Мокрые зоны и мощную технику заводите через УЗО обязательно, даже в TN-C.
Частые вопросы
Как проверить, есть ли в квартире заземление?
Надёжно — только приборно (электрик проверяет наличие PE и его связь с заземляющим устройством по этажному щиту). Косвенные признаки: трёхжильные линии и рабочие заземляющие контакты в розетках указывают на наличие PE, двухжильный алюминиевый ввод — на его отсутствие. «Третий контакт» в розетке сам по себе ничего не гарантирует: его часто ставят, не подключая к PE.
Можно ли зануление — соединить ноль и землю в розетке?
Нет, это опасно. Пока ноль цел, зануление имитирует заземление, но при обрыве нуля на стояке — типовой аварии в старом фонде — на всех корпусах приборов появляется фазное напряжение. Разделять PEN на N и PE допустимо только на вводном/этажном щите, силами электрика и с повторным заземлением, а не самовольно в квартире.
Опасно ли жить с системой TN-C без заземления?
Само по себе TN-C — легальная историческая система, но защита в ней слабее. Компенсируют это установкой УЗО (оно спасает от удара даже без PE), трёхжильной разводкой внутри квартиры на будущее и отказом от опасной самодеятельности вроде зануления на трубу. Полноценную безопасность даёт только появление настоящего PE после разделения PEN на уровне дома.
Нужно ли УЗО, если заземления нет?
Да, обязательно. Это главный миф: УЗО работает и без PE — оно отключает линию, когда ток утекает через тело человека на землю. Без заземления оно не обесточит прибор с пробоем «на всякий случай», но от прямого удара током защищает. Для влажных зон и мощной техники УЗО в TN-C нужно в первую очередь.
Кто и как делает разделение PEN?
Разделение совмещённого PEN на отдельные N и PE выполняют на вводном или этажном щите дома — с повторным заземлением и проводником нужного сечения. Это работа квалифицированного электрика в зоне ответственности управляющей компании, а не жильца. Внутри квартиры вы готовите инфраструктуру: ведёте трёхжильные линии к отдельной PE-шине.
Что такое уравнивание потенциалов и зачем оно в ванной?
Это соединение всех проводящих частей (труб, ванны, корпуса щита) с защитным проводником PE, чтобы между ними не возникало опасной разницы напряжений. В санузле, где человек мокрый и касается труб, это критично для безопасности. Основную СУП делают на вводе, дополнительную ДСУП — в ванной, по требованиям к электрике влажных зон.
Итог
Отдельный защитный проводник PE — цель, к которой идут. Внутри квартиры можно и нужно готовить трёхжильную разводку и ставить УЗО; настоящее заземление появляется после разделения PEN на уровне дома. А самодельная «земля» на трубу или зануление в розетке — не защита, а прямая опасность для вас и соседей.
