Квартирный электрощиток — это сердце электросети. От того, насколько правильно он собран, зависит, сработает ли автомат при коротком замыкании или устроит пожар, потухнет ли свет только в спальне или во всей квартире. Рассказываем, по каким принципам правильно компоновать щиток, как маркировать группы и на что обратить внимание при приёмке работы электрика.
Пошаговую установку щита своими руками разбираем отдельно — в материале про монтаж электрощита.

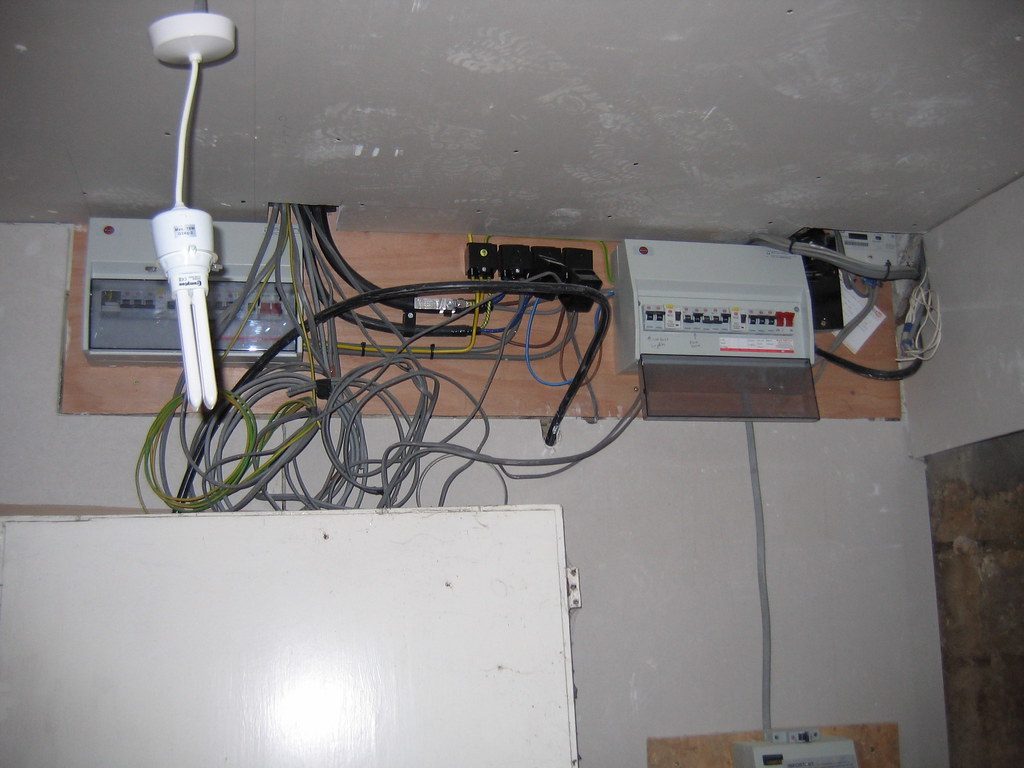

Что должно быть в современном квартирном щитке
Минимальный набор защиты для квартиры с ремонтом 2025–2026 годов:
- Вводной автоматический выключатель — первый защитный элемент после счётчика. Служит главным рубильником и защищает всю квартиру от перегрузки кабеля от счётчика.
- Счётчик электроэнергии (однотарифный или многотарифный) — в современных домах устанавливается в общем щите на лестничной площадке, но в старом фонде бывает внутри квартиры.
- Устройство защитного отключения (УЗО) — защита от токов утечки (удар током, пожар от утечки). Ставится как минимум на «мокрые» группы (ванная, кухня).
- Групповые автоматические выключатели — защита каждой отдельной цепи от перегрузки и короткого замыкания.
- Реле напряжения или УЗМ — защита оборудования от скачков напряжения (перенапряжение, пропадание нуля).
Разбивка квартиры на группы
Каждая независимая цепь — это отдельная «группа» с собственным автоматом. Чем больше групп, тем удобнее эксплуатация: при проблемах с одной цепью остальные продолжают работать. Типовое разбиение для двухкомнатной квартиры 60 м²:
- Освещение коридора и гостиной
- Освещение спален
- Освещение кухни и санузла
- Розетки гостиной и спальни
- Розетки кухни (несколько групп — под каждый мощный прибор отдельно)
- Плита / духовой шкаф (выделенная линия 32 А, кабель 6 мм²)
- Стиральная машина (выделенная линия с УЗО)
- Посудомоечная машина
- Кондиционеры (по одному на каждый)
- Санузел (розетки — обязательно с УЗО)
- Тёплый пол (если есть)
Не объединяйте освещение и розетки в одну группу — это удобно только на этапе монтажа. При ремонте или замене проводки вам придётся обесточить весь этаж вместо одной цепи.
Выбор автоматических выключателей
Номинал автомата
Автомат защищает кабель, а не оборудование. Номинал подбирают по сечению кабеля:
- Кабель 1,5 мм² → автомат 10–16 А (освещение)
- Кабель 2,5 мм² → автомат 16–20 А (розетки)
- Кабель 4 мм² → автомат 25 А (кондиционер, крупные нагрузки)
- Кабель 6 мм² → автомат 32–40 А (плита)
Ставить автомат с большим номиналом, чем допускает кабель — прямой путь к пожару: при перегрузке автомат не отключится, а кабель начнёт гореть в стене.
Характеристика отключения: B, C или D
Для квартир стандарт — характеристика C: умеренный ток срабатывания при КЗ. Характеристика B используется там, где нет пусковых токов (освещение в частном секторе). Характеристика D — для двигателей с высоким пусковым током. В квартирном щитке ставьте C.
Производитель
Надёжные автоматы с предсказуемыми характеристиками: ABB (серии SH200, S200), Schneider Electric (серии Acti9, Easy9), Legrand (серия TX3), IEK (серия ВА47). Автоматы «без бренда» из строительных гипермаркетов могут не отключаться при нужном токе — это установлено независимыми тестами.
УЗО: типы и правила выбора
УЗО бывают электромеханические (работают без питания сети, срабатывают при утечке) и электронные (требуют рабочего напряжения — при обрыве нуля не защищают). Для квартиры выбирайте электромеханическое УЗО.
По типу тока утечки:
- Тип AC — реагирует на переменный ток утечки. Достаточно для большинства квартирных цепей (освещение, бытовые розетки).
- Тип A — реагирует и на переменный, и на пульсирующий постоянный ток утечки. Обязателен для цепей со стиральными машинами, зарядными устройствами, инверторными приборами — они создают пульсирующие токи, которые тип AC не видит.
Номинал УЗО по токовой нагрузке должен быть выше суммарного тока группы. Если группа защищена автоматом 20 А — УЗО ставьте на 25 или 40 А. Ток утечки срабатывания: 30 мА — для жилых помещений, 10 мА — для ванной и зон с повышенным риском.
Реле напряжения и УЗМ
Реле напряжения (РН) или устройство защиты от многофакторных воздействий (УЗМ) защищает всё электрооборудование квартиры от перенапряжения и пропадания нуля — критической неисправности, при которой напряжение на розетках может подскочить до 380 В. Ставится после вводного автомата, до разводки по группам. Для квартиры достаточно УЗМ-51М или аналога — стоимость 2 000–4 000 руб., срок службы бытовой техники вырастает кратно.
Правильный порядок автоматов в щитке
Сверху вниз, слева направо: вводной автомат → реле напряжения → счётчик (если в квартире) → вводное УЗО (если используете «зонтичную» схему) → групповые автоматы. Мощные нагрузки (плита, кондиционеры) — отдельными автоматами без УЗО в группе или с собственным УЗО типа А.
Маркировка: почему она важна
Каждый автомат должен быть подписан — что именно он отключает. Без маркировки при аварии или ремонте вы будете методом перебора определять, какой автомат за что отвечает. Используйте:
- Маркировочные бирки (пластиковые планки с надписью, защёлкиваются на рейке).
- Маркировочную ленту на кабелях в щитке — один конец в щитке, другой у точки подключения.
- Схему щитка на внутренней стороне дверцы — распечатать и приклеить.
Схема должна включать: номинал автомата, тип УЗО, сечение кабеля группы, что подключено. Обновляйте схему при каждом изменении.
Приёмка щитка: на что обратить внимание
- Все кабели в щитке в гофре или собраны аккуратными пучками, не переламываются.
- Нет оголённых токоведущих частей, доступных прикосновению.
- Каждая клемма затянута с нужным моментом (проверяется покачиванием провода).
- На нулевой шине — нули от групп, на шине PE — только защитные проводники.
- УЗО проверяется кнопкой «TEST» — должно отключиться.
- Все автоматы подписаны, схема вложена в щиток.
Стоимость сборки квартирного щитка (Москва, 2026)
- Щиток пластиковый на 24 модуля: 800–1 500 руб.
- Автомат ABB/Schneider 16 А: 300–600 руб./шт.
- УЗО 25 А/30 мА тип A: 1 500–3 500 руб.
- УЗМ-51М: 2 000–3 500 руб.
- Работа электрика (сборка щитка 12–16 групп): 5 000–12 000 руб.
Итог
Правильный щиток — это разбивка на достаточное число групп, кабели нужного сечения, автоматы от проверенных брендов, УЗО типа А на стиральную машину и санузел, реле напряжения на вводе и понятная маркировка. Экономить на щитке — значит рисковать пожаром и выходом из строя дорогой техники. Инвестиции в правильную электрику окупаются спокойствием на весь срок жизни квартиры.
