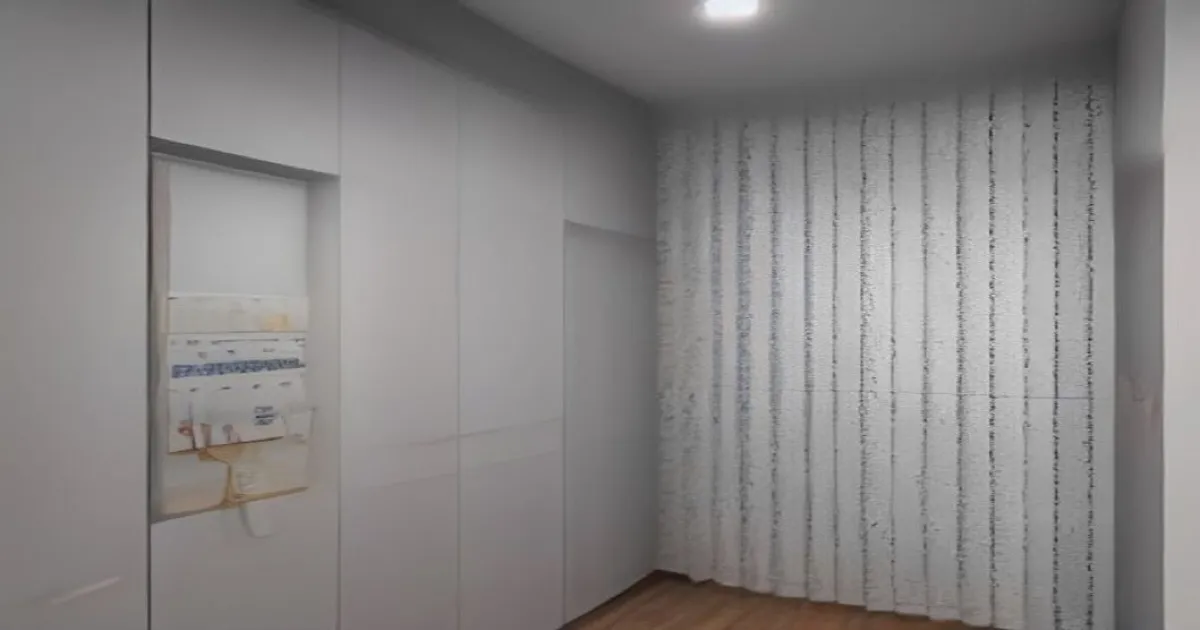

Квартирный щит собирается один раз и работает двадцать лет, поэтому ошибки в нём дорогие: неправильно подобранный номинал не защитит проводку, отсутствие селективности выбьет всю квартиру из-за фена в ванной, а «дифавтомат на всё» превратит поиск неисправности в перебор приборов.
Разберём практическую часть: какие устройства бывают, как подбирать номиналы под сечение кабеля, сколько групп делать, как добиться селективности и в каком порядке всё это стоит на рейке. Про принципиальную разницу между защитой человека и защитой техники есть отдельный разбор — УЗМ и УЗО: в чём разница.
Четыре устройства и их зоны ответственности
| Устройство | Реагирует на | Защищает |
|---|---|---|
| Автоматический выключатель | Перегрузку и короткое замыкание | Кабель от перегрева |
| УЗО | Утечку тока на землю | Человека от удара током |

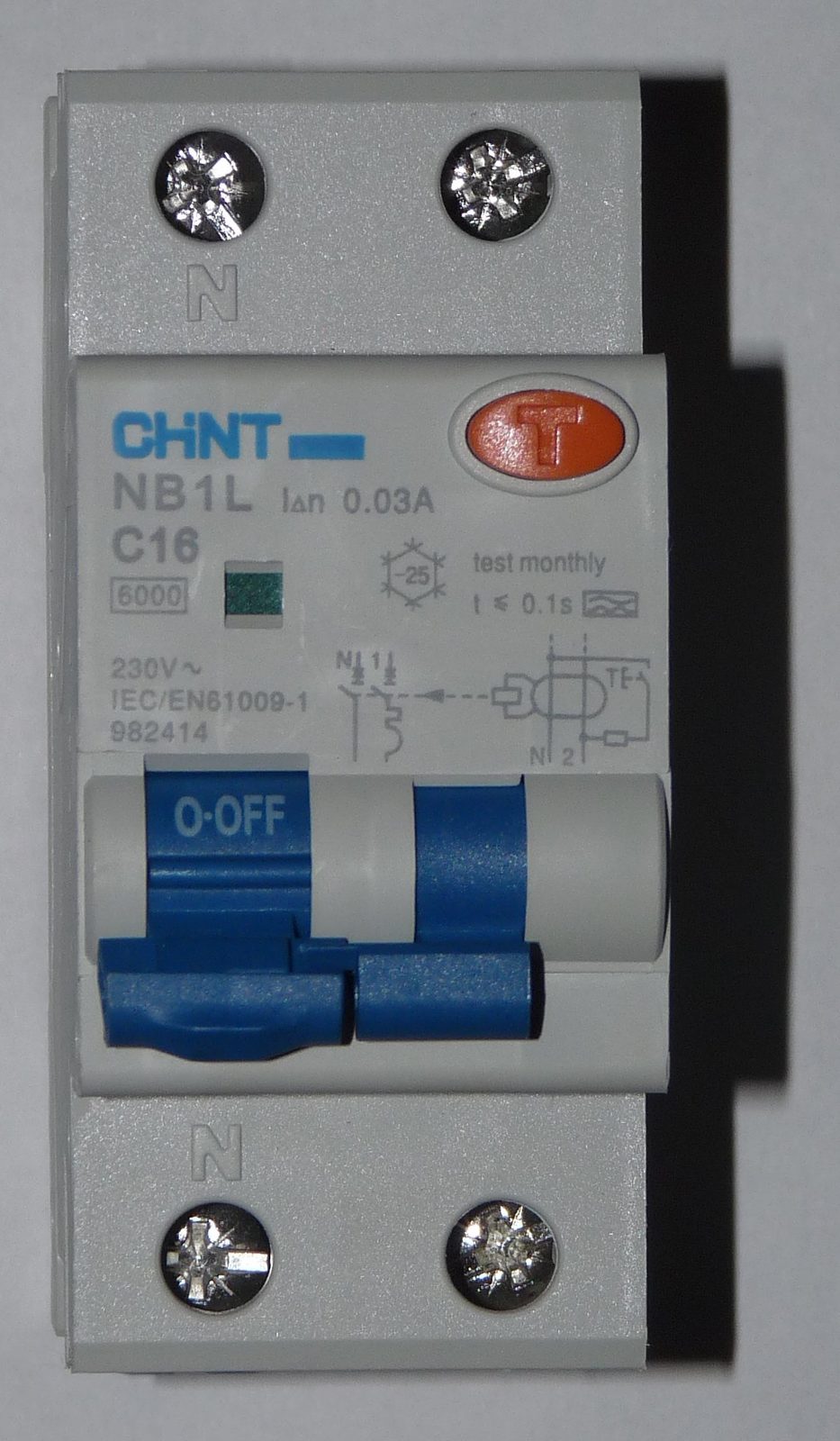

| Дифавтомат (АВДТ) | И то, и другое | Кабель и человека, в одном корпусе |
| Реле напряжения (УЗМ) | Выход напряжения за границы | Технику от обрыва нуля и скачков |
Ни одно из них не заменяет другое. Автомат не видит утечку, УЗО не видит короткое замыкание, реле напряжения не видит ни того, ни другого.
Номинал автомата — от кабеля, а не от нагрузки
Главное правило, которое нарушают чаще всего: автомат защищает кабель. Не розетку, не прибор, не «чтобы хватило». Поэтому номинал выбирается по сечению проложенной линии, и поставить 25 А на кабель 1,5 мм² нельзя ни при каких обстоятельствах — автомат просто не отключится раньше, чем изоляция начнёт плавиться.
| Линия | Сечение меди | Автомат | УЗО |
|---|---|---|---|
| Освещение | 1,5 мм² | 10 А | 30 мА, общее на группу |
| Розетки комнат | 2,5 мм² | 16 А | 30 мА |
| Розетки кухни | 2,5 мм² | 16 А, 2–3 линии | 30 мА |
| Стиральная и посудомоечная машины | 2,5 мм² | 16 А, отдельная линия | 10 мА |
| Санузел | 2,5 мм² | 16 А | 10 мА |
| Водонагреватель | 2,5–4 мм² | 16–20 А | 10 мА |
| Варочная панель | 4–6 мм² | 25–32 А | 30 мА |
| Кондиционер | 2,5 мм² | 16 А | 30 мА |
| Тёплый пол | 2,5 мм² | 16 А | 10–30 мА |
Табличные значения и поправки на способ прокладки — в статье про расчёт сечения кабеля, посчитать под свою нагрузку можно калькулятором сечения и калькулятором мощности и групп.
Характеристика B или C
Буква перед номиналом — это порог мгновенного расцепления. С срабатывает при 5–10-кратном токе, B — при 3–5-кратном. В квартире с современной проводкой B предпочтительнее: быстрее отключает при коротком замыкании в конце длинной линии. С ставят там, где есть пусковые токи — насосы, компрессоры, мощные двигатели. Массово в жилье встречается C16, и это рабочий вариант, но при длинных линиях B16 надёжнее.
Сколько групп делать
Количество групп — вопрос не экономии, а удобства жизни. Когда всё освещение квартиры на одном автомате, замыкание в одном светильнике оставляет вас в темноте целиком.
- Освещение — минимум две группы: жилая зона и мокрая зона с коридором.
- Розетки комнат — по группе на комнату или на две смежные.
- Кухня — 2–3 розеточные группы плюс отдельные линии на технику. Почему так много, разобрано в материале про расчёт линий на кухне.
- Отдельными линиями: варочная панель, духовка, водонагреватель, стиральная и посудомоечная машины, кондиционер, тёплый пол.
- Санузел — отдельная группа, всегда с УЗО 10 мА.
Для двухкомнатной квартиры это 12–16 групп, для трёхкомнатной 16–22. Щит подбирайте с запасом в 20–30% свободных модулей: добавить линию потом в забитый щит невозможно. Полная раскладка по помещениям — в проекте электрики квартиры.
УЗО или дифавтоматы: что выбрать
Обе схемы рабочие, разница в цене, месте и удобстве диагностики.
| Критерий | Автомат + УЗО на группу линий | Дифавтомат на каждую линию |
|---|---|---|
| Место в щите | Экономнее при 3–4 линиях на одно УЗО | Больше модулей, но проще схема |
| Цена | Ниже | Выше на 30–60% |
| При срабатывании | Гаснет вся группа линий | Гаснет одна линия |
| Поиск причины | Перебором линий | Сразу видно, какая |
| Замена при отказе | Меняется одно устройство | Меняется весь модуль |
Разумный компромисс для квартиры: УЗО 30 мА на группы по 3–4 линии, а на ответственные точки — санузел, стиральную машину, водонагреватель, тёплый пол — отдельные дифавтоматы или УЗО 10 мА. Так вы не переплачиваете за всю квартиру и при этом не остаётесь без света из-за стиральной машины.
Правило номинала УЗО
Номинальный ток УЗО должен быть на ступень выше суммарного тока защищающих его автоматов или как минимум равен вышестоящему автомату. УЗО не имеет собственной защиты от перегрузки: если за УЗО 25 А стоят три автомата по 16 А, при перегрузке сгорит УЗО, а не автомат. Ставьте УЗО 40 А за вводным автоматом 32 А.
Селективность: чтобы гасло не всё сразу
Селективность — это когда при аварии отключается ближайшая к ней защита, а вышестоящая остаётся включённой. В квартирном щите она достигается двумя способами.
- По току. Номинал вышестоящего автомата минимум на две ступени выше нижестоящего: вводной 32 А — групповые 16 А, а не 20 А.
- По току утечки и времени. Если ставите противопожарное УЗО на вводе, оно должно быть на 100–300 мА и типа S (с выдержкой времени). Обычное УЗО 30 мА на вводе поверх групповых УЗО 30 мА даст непредсказуемое срабатывание: любая утечка выбьет либо одно, либо оба.
Тип S — это не маркетинг, а обязательное условие каскада УЗО. Без него верхнее устройство успевает отключиться раньше нижнего, и вы теряете весь смысл разделения на группы.
Тип УЗО по форме тока
- Тип AC — только синусоидальный переменный ток утечки. Дешёвый и в современной квартире недостаточный.
- Тип A — плюс пульсирующий постоянный. Нужен там, где есть электроника с импульсными блоками питания: то есть практически везде. Это разумный минимум для жилья.
- Тип F — плюс высокочастотные составляющие, для линий с инверторной техникой (кондиционеры, стиральные машины с инвертором).
- Тип B — для зарядных станций электромобилей и частотных преобразователей; в квартире встречается на линии зарядки электромобиля.
Порядок на рейке
- Вводной автомат — по выделенной мощности, обычно 25–40 А.
- Счётчик, если он в квартирном щите.
- Реле напряжения — по току не ниже вводного автомата.
- Противопожарное УЗО 100–300 мА типа S — по желанию.
- Групповые УЗО 30 мА и отдельные на 10 мА для мокрых зон.
- Групповые автоматы по линиям.
- Шины N и PE: у каждого УЗО свой нулевой блок, иначе устройство будет срабатывать постоянно.
Последний пункт — самая частая ошибка при самостоятельной сборке. Нули разных УЗО нельзя объединять на общей шине: ток вернётся не через своё устройство, возникнет разница, и УЗО отключится без всякой утечки. Порядок сборки и подписи — в материале про сборку и маркировку квартирного щитка, самостоятельный монтаж — в статье про монтаж электрощита своими руками.
Практика монтажа и обслуживания
- Затяжка клемм динамометрической отвёрткой по моменту производителя. Слабый контакт греется и выгорает — это причина большинства пожаров в щитах.
- Повторная протяжка через месяц после сборки: медь под нагрузкой немного «садится».
- Маркировка линий на дверце и на самих кабелях. Через год вы не вспомните, что за автомат третий слева.
- Фотофиксация щита и трасс до закрытия штукатуркой — обязательный акт скрытых работ.
- Кнопка «Тест» на УЗО раз в квартал. Механика внутри закисает, и устройство, не проверявшееся пять лет, может не сработать в нужный момент.
- Схема щита на бумаге в кармане дверцы — требуйте её у электрика до окончательного расчёта.
Найти существующие трассы перед работами поможет материал про поиск скрытой проводки, а общие правила безопасности собраны в статье про безопасную электрику в квартире.
Частые вопросы
Можно ли поставить УЗО без заземления
Можно, и оно будет работать: при касании человеком ток пойдёт через тело в землю, разница появится, УЗО отключится. Но пробой на корпус прибора до касания останется незамеченным, потому что току некуда стекать. УЗО в системе без PE лучше, чем ничего, но это не замена заземлению — про его устройство есть разбор системы TN-C-S.
Почему УЗО срабатывает без причины
Четыре типичных источника: объединённые нулевые шины разных УЗО, отсыревшая изоляция старой проводки, естественная утечка в технике (суммарно она может дойти до порога) и неисправный ТЭН водонагревателя или стиральной машины. Начинайте диагностику с отключения всех приборов и поочерёдного включения.
Сколько линий можно завести на одно УЗО
Практический предел — 3–4 группы. Больше нельзя не по нормам, а по здравому смыслу: суммарная фоновая утечка приборов растёт и приближается к порогу срабатывания, а поиск причины отключения превращается в перебор половины квартиры.
Обязательно ли УЗО по нормам
Да, для розеточных групп, линий в помещениях с повышенной влажностью и наружных розеток — с током утечки не более 30 мА. Для ванных комнат применяют 10 мА; требования к зонам разобраны в статье про электрику в ванной.
Какой автомат ставить на вводе в квартиру
По выделенной мощности, указанной в договоре с энергоснабжающей организацией, — обычно 25–40 А. Ставить больше нельзя: это перегрузка стояка и претензии от управляющей компании. Если мощности не хватает, её увеличивают документально, а не заменой автомата.
Что ставить первым — УЗО или автомат
При схеме «одно УЗО на несколько линий» УЗО стоит выше по схеме, за ним групповые автоматы. При схеме «автомат + УЗО на одну линию» порядок между ними принципиального значения не имеет, но общепринято ставить автомат первым, чтобы УЗО было защищено от сверхтока.
Итог
Рабочий квартирный щит — это ввод по выделенной мощности, реле напряжения, 12–22 группы с автоматами по сечению кабеля (а не по нагрузке), УЗО 30 мА типа A на розеточные группы и 10 мА на мокрые зоны, отдельные нулевые шины под каждое УЗО и запас модулей на будущее. Селективность обеспечивается разницей номиналов в две ступени и типом S у вводного УЗО. Раз в квартал жмите «Тест», раз в год протягивайте клеммы — и щит переживёт ремонт, который вокруг него сделают.
