Разница между 2,5 мм² и 1,5 мм² на розеточной линии в 40 метров — 1500–2500 рублей в ценах 2026 года, а цена ошибки — оплавленная изоляция за штукатуркой, которую находят по запаху горелого пластика. Ниже — как считать нагрузку и ток, почему автомат подбирают под кабель, и таблицы сечений для меди.
Расчёт начинается не с кабеля, а со списка потребителей
Последовательность обратная привычной: сначала список того, что будет включено в комнате, потом группировка по линиям, потом расчёт тока — и только в конце таблица сечений. Если проект электрики квартиры сделан заранее, работа уже проделана. Мощности берут паспортные:
- Чайник — 1800–2200 Вт, микроволновка — 800–1500 Вт по потреблению.
- Стиралка и посудомойка — 1800–2200 Вт на нагреве, иначе 150–400 Вт.
- Духовка — 2500–3500 Вт, индукционная панель — 3500–7400 Вт на четыре конфорки.
- Кондиционер 9000 BTU — 700–1000 Вт, тёплый пол — 120–160 Вт/м², свет на LED — 30–80 Вт.
Коэффициент одновременности
Сумма паспортных мощностей квартиры — 25–35 кВт, а лимит в панельном доме 5–7 кВт, в новостройке с электроплитой 10–15 кВт. Спасает коэффициент одновременности 0,6–0,8: духовку, индукцию и стиралку не включают в одну секунду. Но внутри группы коэффициент не применяют — линия кухни обязана выдержать чайник плюс микроволновку сразу, поэтому кухонных линий делают минимум две: см. расчёт линий и розеток на кухне.
Как перевести мощность в ток
Формула простая: I = P / 220. Есть ещё cos φ (у двигателей 0,8–0,85), но для бытовой прикидки деление на 220 даёт запас в нужную сторону. Проще запомнить обратное: на киловатт приходится примерно 4,5 А. 2,2 кВт — 10 А, 3,5 кВт — 16 А, 4,4 кВт — 20 А, 5,5 кВт — 25 А, 7 кВт — почти 32 А.

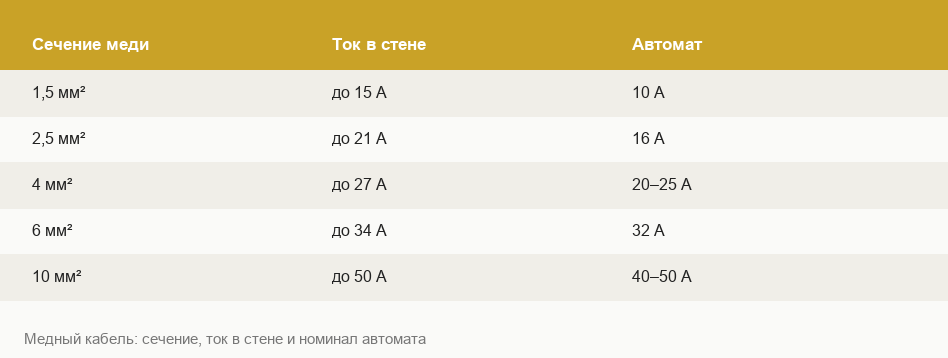

Таблица сечений для меди: скрытая и открытая прокладка
Один и тот же кабель в штробе и в кабель-канале несёт разный ток: в стене тепло уходит хуже, и допустимый длительный ток ниже на 15–25%.
| Сечение меди | Ток открыто | Ток в стене | Автомат |
|---|---|---|---|
| 1,5 мм² | до 19 А | до 15 А | 10 А |
| 2,5 мм² | до 27 А | до 21 А | 16 А |
| 4 мм² | до 38 А | до 27 А | 20–25 А |
| 6 мм² | до 46 А | до 34 А | 32 А |
| 10 мм² | до 70 А | до 50 А | 40–50 А |
Значения — для меди с ПВХ-изоляцией до +25 °C при одиночной прокладке. Если в штробе лежат три-четыре кабеля вплотную, вводите коэффициент 0,8–0,85: пучок греет сам себя, поэтому линии разводят веером от щита.
Почему автомат подбирают под кабель, а не под нагрузку
Эту мысль регулярно понимают наоборот. Автомат защищает не прибор и не человека — он защищает кабель от перегрева. Прибор прикрыт своим предохранителем, человека прикрывает УЗО, а кабель в стене защитить больше нечем. Отсюда правило: номинал автомата меньше длительно допустимого тока кабеля. Поставили на 2,5 мм² в штробе (21 А) автомат 25 А — кабель годами греется на 23 А, автомат не сработает никогда, изоляция состарится и потечёт. Обратный случай — 1,5 мм² под автоматом 16 А, «на свет нагрузки нет»; потом в эту линию врежут обогреватель.
По характеристике: B (3–5 крат) точнее защищает кабель, C (5–10 крат) терпит пусковые токи моторов — холодильник, насос, кондиционер с отдельной линией питания. Разумный компромисс — C на линии с двигателями, B на свет и обычные розетки; подробности в статье об автоматических выключателях.
Потери напряжения на длинной линии
В квартире до 80 м² линии редко длиннее 25 метров, и потерями пренебрегают. Но в вытянутой планировке или при выносе щита на лестничную клетку линия уходит за 30–40 м — и тогда сечение диктует не нагрев, а падение напряжения. Норма — до 5% от 220 В. Прикидка: 2,5 мм² при 16 А даёт около 3,5% потерь на 30 метрах, на 45 метрах вы за нормой и нужно 4 мм²; для 6 мм² при 32 А граница около 25–28 метров.
Длину считают по фактической трассе со спусками и подъёмами — она обычно на 30–40% больше «по линейке» на плане. Симптом проблемы: при пуске мощного прибора заметно мигает свет на этой же линии.
Какой кабель брать: ВВГнг(А)-LS и почему не ПУНП
Стандарт квартирной проводки — ВВГнг(А)-LS: «нг(А)» — не распространяющий горение, «LS» — пониженное дымовыделение, а при пожаре люди гибнут именно от дыма. Версия FRLS держит цепь в огне 30–90 минут, но в квартире нужна только системам противопожарной защиты — для розеток это переплата вдвое.
ПУНП давно снят с применения для стационарной проводки, но лежит в магазинах, потому что дешевле вдвое. Изоляция рассыхается за 8–12 лет, а сечение жилы часто занижено на 20–30% против маркировки: «ПУНП 3×2,5» может оказаться 1,9 мм², и автомат 16 А для него уже смертелен.
Как проверить кабель на месте
- Штангенциркуль на жилу: 1,78 мм — это 2,5 мм², 1,38 мм — 1,5 мм². Минус 0,1 мм — минус 10% сечения.
- Вес: 100 м ВВГнг(А)-LS 3×2,5 — 21–23 кг. Лёгкая бухта означает недолив меди.
Цены 2026 года: 3×1,5 — 60–95 ₽/м, 3×2,5 — 100–150 ₽/м, 3×4 — 170–240 ₽/м, 3×6 — 250–350 ₽/м; разброс по регионам до 30%.
Типовые группы квартиры
Схема для 90% квартир.
| Группа | Кабель | Автомат | Защита |
|---|---|---|---|
| Освещение | 3×1,5 | 10 А | УЗО 30 мА групповое |
| Розетки комнаты | 3×2,5 | 16 А | УЗО 30 мА |
| Розетки кухни, 2 линии | 3×2,5 | 16 А каждая | УЗО 30 мА |
| Варочная панель | 3×6 | 32 А | Дифавтомат 30 мА |
| Духовой шкаф | 3×4 | 20 А | Дифавтомат 30 мА |
| Стиральная машина | 3×2,5 | 16 А | Дифавтомат 10–30 мА |
| Кондиционер | 3×2,5 | 16 А, хар-ка C | Дифавтомат 30 мА |
| Тёплый пол санузла | 3×2,5 | 16 А | УЗО 10–30 мА |
Стиралка стоит в мокрой зоне и работает без присмотра, а её ток утечки растёт с возрастом — на общем УЗО ванной она начинает выбивать защиту «просто так». Отсюда отдельная линия с дифавтоматом 10–30 мА: см. подключение стиральной машины и электрику в ванной: зоны и IP.
Алюминий в старом фонде
В домах до конца 1990-х проводка алюминиевая: 2,5 мм² на розетки, 1,5 мм² на свет, без заземляющего проводника. Алюминий несёт на треть меньший ток — 2,5 мм² алюминия по нагреву как 1,5 мм² меди, автомат 10–16 А, не больше.
Почему нельзя скручивать алюминий с медью
Металлы образуют гальваническую пару: во влажном воздухе идёт электрохимическая коррозия, контакт растёт в сопротивлении и греется — через год-два скрутка отгорает или искрит в коробке за обоями. Это частая причина пожаров в старом фонде. Допустимые варианты:
- Клеммники Wago с пастой — паста снимает оксидную плёнку и не пускает влагу к контакту. Только серии, где алюминий заявлен производителем.
- Болт со стальной шайбой между металлами — дёшево и надёжно, но занимает место в коробке.
- Винтовые клеммники с подтяжкой через год — алюминий течёт под давлением.
Если на полную замену нет бюджета, минимум — вынести на новую медь кухню и санузел. Порядок работ — в статье про замену электропроводки, вопрос земли — в материале о заземлении TN-C-S, правила резки стен — в штроблении под проводку.
Работы в щите: где заканчивается самодеятельность
Расчёт, закупка, штробление, протяжка и монтаж подрозетников — работа для хозяина. Всё, что дальше вводного автомата, — нет.
- Перед любой работой отключите вводной автомат и проверьте отсутствие напряжения на каждой жиле мультиметром — индикаторная отвёртка врёт на наведённом напряжении.
- Вводной автомат и счётчик опломбированы: срыв пломбы оформляется как безучётное потребление, штраф считают по мощности ввода за несколько месяцев.
- Подключение сборки к вводу, работы в этажном щите и на общедомовых шинах делает электрик с группой допуска не ниже III: там есть точки, которые квартирным автоматом не обесточиваются.
Сборка щита — отдельная тема: монтаж электрощита, УЗО и дифавтоматы, замена электросчётчика.
Запас на будущее: где переплатить стоит
Кабель в штробе живёт 30–40 лет, техника меняется каждые 7–10 лет и становится мощнее. Переложить кабель дороже, чем сразу взять ступень толще там, где это дёшево.
- Стоит переплатить: варочная панель — сразу 6 мм², даже если пока стоит газ; линия на балкон; линия под будущий кондиционер; ввод в квартиру.
- Не стоит: освещение — 1,5 мм² хватит навсегда, LED только снижает нагрузку.
- Обязательно: запас 15–20 см в каждом подрозетнике и 40–60 см в щите — шанс переразделать испорченный конец.
- Пустая гофра до места будущей зарядки электромобиля: протяжка по готовому каналу — час работы вместо демонтажа отделки.
Материалы на электрику двушки 60 м² в 2026 году: кабель 30–45 тыс. ₽, щит 25–60 тыс. ₽, расходники 8–15 тыс. ₽; работа 2500–5000 ₽ за точку в регионах и 4000–8000 ₽ в Москве. Экономия на сечении даёт 2–3% бюджета, а риски — стопроцентные: см. контроль сметы по этапам.
Частые вопросы
Можно ли поставить автомат 25 А на кабель 2,5 мм²?
Нет. При скрытой прокладке 2,5 мм² держит около 21 А, и автомат 25 А не отключится, пока изоляция медленно перегревается. Штатная пара — 2,5 мм² и 16 А; нужен больший ток — увеличивают сечение до 4 мм², а не номинал автомата.
Хватит ли 1,5 мм² на розетки, если в комнате только телевизор и роутер?
Технически хватит, практически нет: через три года в эту розетку включат обогреватель на 2 кВт. Разница в цене на комнату — 1000–1500 рублей, несопоставимо с переделкой. Розетки везде делают 2,5 мм².
Зачем считать потери напряжения, если автомат не выбивает?
Автомат реагирует на ток, а не на просадку напряжения. На длинной линии малого сечения приборы получают 200–205 В вместо 220: двигатели греются и живут меньше. Линии длиннее 30 метров проверяют по потерям отдельно.
Что делать, если в квартире алюминий, а денег на полную замену нет?
Переведите на медь кухню и санузел, на алюминиевые остатки поставьте автоматы 10–16 А и УЗО 30 мА, соединения с медью — через Wago с пастой или болт со стальной шайбой. Скрутки в коробках вскройте и переберите: именно они обычно и горят.
Нужен ли электрик с допуском, если я меняю только розетку?
Замена розетки на обесточенной и проверенной мультиметром линии — работа для хозяина. Допуск нужен, когда вы касаетесь вводного автомата, счётчика, этажного щита или общедомовых шин: там есть точки, которые квартирный автомат не обесточивает.
Итог
Расчёт сводится к трём шагам: сложить мощности группы, поделить на 220, найти сечение с допустимым током выше расчётного — и поставить автомат ступенью ниже этого тока. Для квартиры это почти всегда даёт один набор: 1,5 мм² под 10 А на свет, 2,5 мм² под 16 А на розетки, 4 мм² под 20–25 А на духовку, 6 мм² под 32 А на варочную панель, отдельные дифавтоматы на мокрые зоны. Отступать имеет смысл только вверх — на длинных линиях и там, где через пять лет появится новая нагрузка.
Главное держите в голове: автомат стоит в щите ради кабеля, который вы больше никогда не увидите. А всё, что за вводным автоматом и пломбой, — работа электрика с допуском, см. безопасную электрику в квартире.
