Подключение встроенной варочной панели и духового шкафа к электросети

Индукционная панель на 7,4 кВт — самый мощный потребитель в квартире: она одна берёт больше, чем стиральная машина, чайник и микроволновка вместе. При этом её регулярно подключают «в удлинитель от розетки за холодильником», а через полгода удивляются оплавленной вилке. Разбираем, как подключить встроенную варочную панель и духовой шкаф к электросети правильно: какой кабель, какой автомат, зачем нужна клеммная колодка, что делать с перемычками на трёхфазной колодке прибора и можно ли вести оба прибора на одном кабеле.

Почему панель и духовка — это две разные линии

Их часто вешают на одну розетку, потому что стоят рядом. Между тем по мощности это совершенно разные приборы:

• Индукционная панель 60 см — 6,5–7,4 кВт номинала, ток до 32 А. Реальное потребление при готовке на двух конфорках — 3–4 кВт, но пиковый режим «бустер» выбирает всё.
• Стеклокерамическая (Hi-Light) — 5,5–7 кВт.
• Духовой шкаф — 2,2–3,6 кВт, ток до 16 А.
• Газовая панель — 20–50 Вт на электроподжиг, достаточно обычной розетки.

Сумма панели и духовки — до 11 кВт, это 48 А. Даже с учётом коэффициента одновременности одна линия 16 А такую пару не тянет. Поэтому норма — две независимые линии от щита: силовая на панель и обычная на духовку.

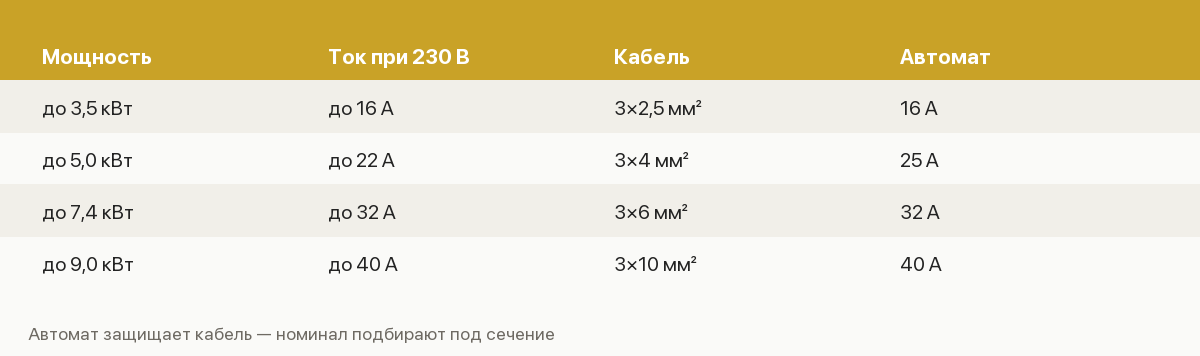

Кабель и автомат: подбор по мощности

Практика: под панель кладут ВВГнг(А)-LS 3×6 мм² и ставят автомат 32 А. Сечение 4 мм² допустимо при мощности до 5,5 кВт и коротком участке, но разница в цене на 15 метрах — около 1500 ₽, а запас по нагреву получается двукратный. Кабель 6 мм² — тот случай, когда экономить бессмысленно.

Дополнительные условия:

• Только медь, только монолит, марка ВВГнг(А)-LS или NYM. ПУНП запрещён.
• Прокладка в штробе в гофре или без неё в негорючем основании, без соединений на всей длине от щита до колодки.
• Кривая C у автомата — индукция имеет пусковой ток на включении инвертора.
• УЗО 30 мА или дифавтомат на линию панели, тип A. Ток УЗО берут на ступень выше автомата: 40 А при автомате 32 А.
• Заземление обязательно. В домах со старой системой TN-C панель без PE-проводника подключать нельзя — сначала модернизация, см. заземление и система TN-C-S.

Соответствие мощности и вводного автомата квартиры тоже стоит проверить: если на вводе 25 А, панель 7,4 кВт будет регулярно выбивать общий автомат. У большинства панелей в меню есть ограничение мощности (Power management) — 2,8 / 3,5 / 4,5 / 7,4 кВт: полезная настройка для квартир со слабым вводом. Про расчёт линий целиком — в отдельной статье.

Клеммная колодка вместо розетки

Штатный кабель панели длиной 1,1–1,5 м не дотягивается до щита, и его нужно нарастить. Правильный способ — клеммная колодка (соединительная коробка) на стене за соседним модулем, на высоте 15–25 см от пола:

1. Кабель от щита заводится в колодку и зажимается винтовыми клеммами.
2. Штатный кабель панели заводится с другой стороны и зажимается в те же клеммы.
3. Колодка закрывается крышкой, доступ к ней сохраняется — модуль либо съёмный, либо с технологическим окном.

Второй допустимый вариант — силовая розетка 32 А с вилкой (РС/РШ-32 или CEE). Удобно тем, что панель можно отключить одним движением. Обычная бытовая розетка 16 А для панели свыше 3,5 кВт не подходит категорически: её контакты не рассчитаны на длительные 32 А и начинают греться.

• Скрутки и «клеммники на 5 А» из хозяйственного магазина в этом узле недопустимы.
• Если наращиваете кабель, сечение вставки — не меньше сечения основного.
• Многопроволочный (гибкий) кабель панели зажимают в винтовую клемму только через наконечник НШВИ, иначе жила расплющивается, контакт слабеет и греется.
• Через полгода эксплуатации протяните винты повторно: медь «течёт» под давлением.

Перемычки на колодке панели

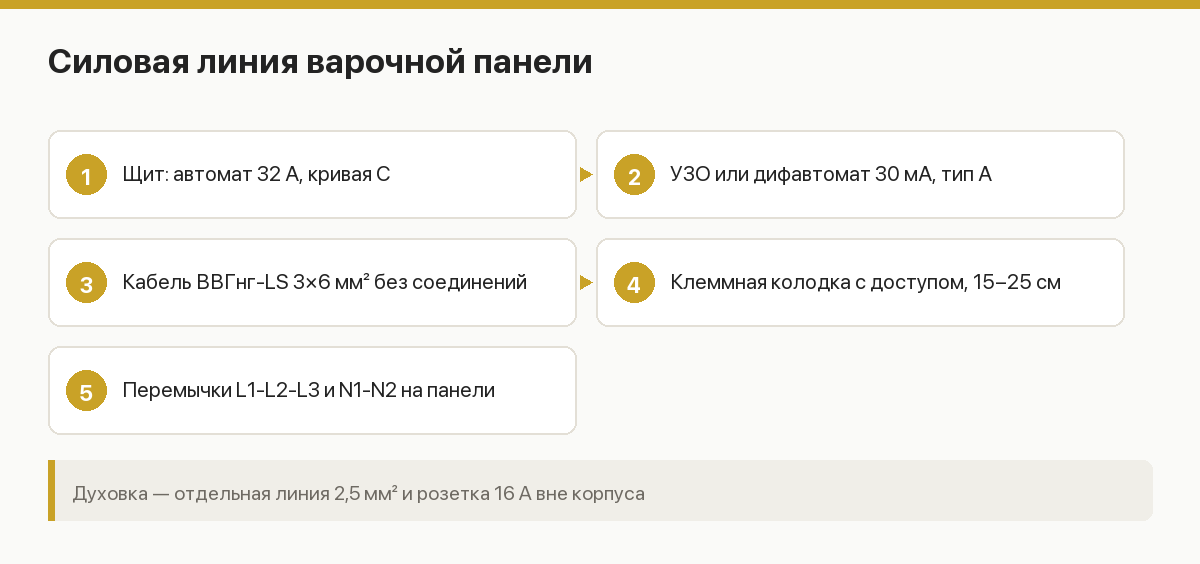

Большинство панелей рассчитаны и на однофазное, и на трёхфазное подключение, поэтому на их клеммной колодке 5–6 контактов: L1, L2, L3, N1, N2 и PE. В квартире с однофазной сетью нужно установить перемычки — они идут в комплекте:

• Соединить между собой L1 + L2 + L3 и подать на них фазу.
• Соединить N1 + N2 и подать ноль.
• PE — на отдельную клемму со значком заземления.

Схема с перемычками всегда нарисована на наклейке рядом с колодкой или на крышке — сверяйтесь именно с ней, разные производители маркируют контакты по-разному. Забытая перемычка — самая частая причина, когда после установки работают только две конфорки из четырёх.

В домах с трёхфазным вводом (частный дом, редкие новостройки) панель подключают на три фазы кабелем 5×2,5 мм² — тогда перемычки снимаются и ток на каждую фазу падает втрое.

Духовой шкаф

• Отдельная линия 3×2,5 мм², автомат 16 А, УЗО 30 мА.
• Обычная розетка с заземлением 16 А. Штатная вилка есть почти у всех моделей; если её нет, ставят такую же клеммную колодку.
• Розетка не за корпусом духовки: духовка греется, а доступ к вилке нужен. Размещают в соседнем модуле или в цоколе с выводом через отверстие.
• Между корпусом духовки и стенками мебели должны быть штатные вентиляционные зазоры — обычно 5 мм по бокам и 35–45 мм сзади. Иначе перегрев электроники.
• Пара «панель + духовка одного бренда» иногда подключается по-другому: духовка через разъём панели. Такая схема допустима только если производитель её описал — суммарная мощность тогда учтена в защите.

Куда что ставить: высоты и правила

Точки согласуют с чертежом гарнитура до штробления — иначе розетка окажется за корпусом. Об этом подробно в статье ремонт кухни: порядок работ, а раскладка кухонных групп — в материале электрика на кухне.

Порядок подключения

1. Обесточьте линию автоматом в щите и проверьте отсутствие напряжения индикатором.
2. Снимите крышку клеммной колодки на корпусе панели, сверьтесь с наклейкой-схемой.
3. Установите перемычки под однофазную схему.
4. Подключите штатный кабель: фаза (коричневый) на объединённые L, ноль (синий) на объединённые N, PE (жёлто-зелёный) на клемму заземления.
5. Затяните винты и зафиксируйте кабель прижимной скобой — жила не должна тянуться за корпусом.
6. Соедините штатный кабель с линией от щита в клеммной колодке, соблюдая цвета.
7. Установите панель в вырез столешницы: вырез герметизируют силиконом или лентой из комплекта, иначе ЛДСП разбухнет от пара.
8. Подайте напряжение, включите каждую конфорку по очереди на 30 секунд, проверьте нагрев колодки рукой через 10 минут работы на полной мощности.

Ошибки, которые заканчиваются оплавленной вилкой

• Панель в обычную розетку 16 А. Контакты греются, розетка плавится, в худшем случае — возгорание за фартуком.
• Удлинитель или тройник. Недопустимо ни при каких обстоятельствах.
• Кабель 2,5 мм² под автоматом 32 А. Автомат защищает кабель, а не прибор: при таком сочетании кабель перегреется раньше, чем сработает защита.
• Скрутка вместо клеммника. Точка нагрева внутри стены, до которой не добраться.
• Гибкая жила в винт без наконечника. Ослабление контакта через несколько месяцев.
• Отсутствие PE. Корпус панели под напряжением при пробое изоляции; УЗО без заземления сработает только по факту касания человеком.
• Автомат номиналом 40–50 А «чтобы не выбивало». Классика самодеятельности: линия остаётся без защиты.

Газовая панель и комбинированные схемы

Для газовой панели нужна только розетка 16 А на электроподжиг, но подключение самого газа выполняет исключительно газовая служба. Если планируется замена электрической плиты на газовую или наоборот — это изменение инженерных сетей, требующее согласования. Комбинированная схема «газовая панель + электрическая духовка» самая щадящая по электрике: духовке достаточно линии 16 А.

При переходе с газа на индукцию потребуется отдельная силовая линия и, возможно, увеличение выделенной мощности квартиры — заявление подаётся в сетевую организацию через УК. Проверьте заодно состояние вводного кабеля и щита: монтаж электрощита и замена проводки.

Частые вопросы

Можно ли подключить варочную панель и духовку к одному кабелю?

Зависит от комплекта. Зависимый комплект (панель и духовка одного производителя, духовка управляет панелью) подключается одним кабелем по конструкции: у него общий вывод, и в паспорте указана суммарная мощность. Независимые приборы правильнее вести двумя линиями: вместе панель и духовка дают до 10–11 кВт — это 48 А, и одна линия 16 А такую пару не тянет. Формально их можно объединить на одном кабеле 3×6 мм² и автомате 32 А через клеммную колодку, если суммарный ток не превышает номинал автомата, но две независимые линии надёжнее и дают обслуживать приборы по отдельности.

Можно ли подключить панель к розетке, если ограничить мощность до 3,5 кВт?

Формально при ограничении до 3,5 кВт ток не превысит 16 А, и качественная розетка справится. Но панель окажется вдвое слабее заявленной, а любой сброс настроек вернёт полную мощность. Правильный путь — силовая линия.

Что делать, если кабель панели короткий?

Нарастить через клеммную колодку с сохранением сечения и доступа. Обрезать штатный кабель у корпуса и ставить свой можно, но это часто означает потерю гарантии — уточняйте в сервисе.

Обязательно ли УЗО на варочную панель?

Да. Панель стоит в зоне брызг и пара, у неё есть металлический корпус и большая мощность. Дифавтомат 32 А / 30 мА тип A — стандартное решение для этой линии.

Почему на панели работают не все конфорки?

В 90% случаев — не установлены перемычки между L1, L2, L3 при однофазном подключении. Реже — не подключён второй ноль N2. Проверяется по наклейке-схеме на корпусе.

Можно ли ставить духовку под варочной панелью?

Только если производитель разрешает конкретную пару моделей: у независимых приборов есть требования по вентиляционному зазору и допустимому нагреву. Универсальное правило — духовка в пенале на уровне груди удобнее и безопаснее, особенно в квартире с детьми.

Итог

Схема правильного подключения короткая: кабель 3×6 мм² от щита, автомат 32 А кривой C, УЗО 30 мА типа A, клеммная колодка с доступом, перемычки L1-L2-L3 и N1-N2 на колодке панели, отдельная линия 16 А на духовку. Ни розеток на 16 А под мощную панель, ни удлинителей, ни скруток.

Если электрика в квартире старая и заземления нет, начинать нужно не с покупки панели, а с щита и линии. Индукция на плохой проводке — не про удобство, а про риск.
