Свет в спальне, который включается у двери и выключается у кровати, — самое недооценённое удобство в квартире. Стоит оно на этапе черновых работ около 2000 ₽ за лишний кабель и механизм, а сделать после ремонта — уже штробы, пыль и переклейка обоев. Разбираем схемы управления светом из двух, трёх и большего числа мест: где рвать фазу, чем проходной выключатель отличается от перекрёстного и когда вместо всей этой проводки проще поставить импульсное реле.

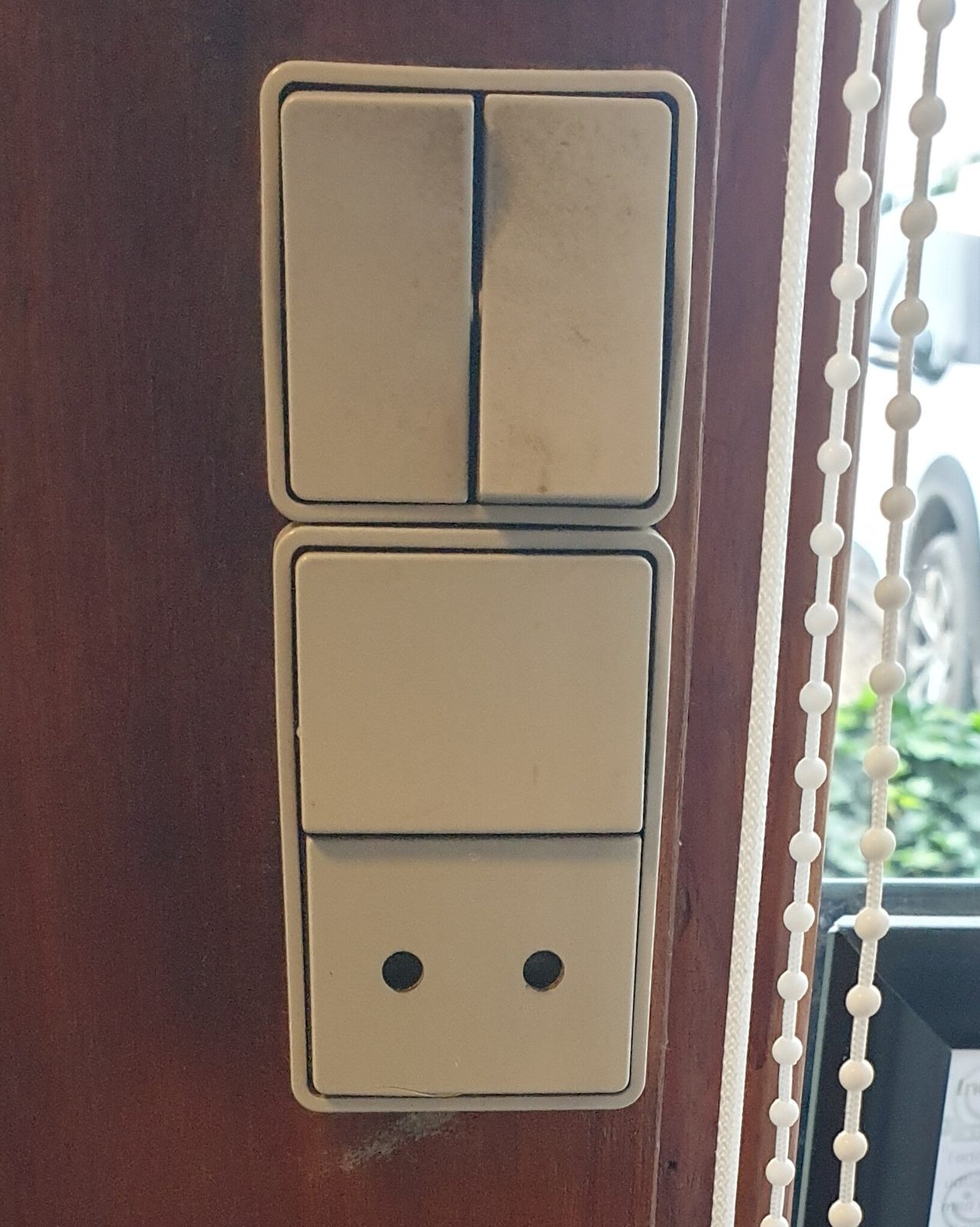

Как устроен проходной выключатель
Обычный выключатель — это разрыв цепи: два контакта, замкнуто или разомкнуто. Проходной — переключатель: один общий контакт и два выхода, ток идёт то по одной линии, то по другой. Разомкнутого состояния у него нет вообще.
- Проходной (одноклавишный) — 1 вход, 2 выхода. Обозначение на корпусе — две стрелки или треугольник.
- Перекрёстный — 2 входа, 2 выхода, меняет линии местами. Обозначение — четыре стрелки или «крест».
- Двухклавишный проходной — фактически два независимых переключателя в одном корпусе, для двух групп света.
Внешне проходной механизм не отличается от обычного, но поставить его вместо обычного нельзя: клемм три, а не две. Обратная замена возможна — проходной работает как обычный, если использовать общий контакт и один из выходов.

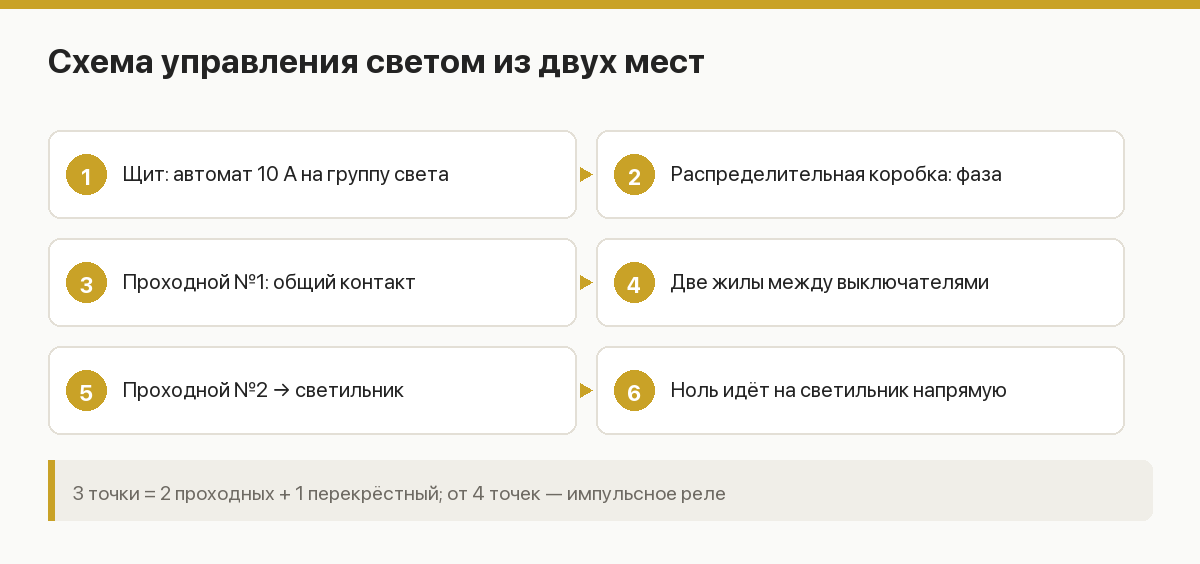

Схема на две точки
Классика: коридор, спальня, лестница. Понадобится два проходных механизма и кабель ВВГнг-LS 3×1,5 мм² между ними.
- Фаза из распределительной коробки приходит на общий контакт первого выключателя.
- Два выхода первого выключателя соединяются с двумя выходами второго — это те самые «бегающие» жилы; для них используют белую и коричневую жилы трёхжильного кабеля, синюю и жёлто-зелёную здесь применять нельзя.
- Общий контакт второго выключателя уходит на светильник.
- Ноль идёт из коробки на светильник напрямую, минуя выключатели.
- Защитный проводник — на корпус светильника, если он металлический.
Кабели, которые приходят в коробку: питание 3×1,5 от щита, 3×1,5 к каждому выключателю, 3×1,5 к светильнику. Итого четыре кабеля — коробку сразу берите просторную, 100×100 мм и глубже.
Схема на три точки и больше
Между двумя проходными вставляется перекрёстный выключатель. Его две входные клеммы принимают пару жил от первого проходного, две выходные — отдают паре жил ко второму проходному. Каждое нажатие меняет линии местами, и состояние цепи инвертируется.
- 3 точки = 2 проходных + 1 перекрёстный.
- 4 точки = 2 проходных + 2 перекрёстных.
- N точек = 2 проходных + (N − 2) перекрёстных.
Начиная с четырёх точек количество кабеля и подрозетников растёт быстрее, чем удобство: длинный коридор с четырьмя выключателями — это 25–35 м кабеля и семь соединений, каждое из которых потенциальная неисправность. От четырёх точек разумнее переходить на импульсное реле.
Импульсное реле: альтернатива на много точек
Импульсное (бистабильное) реле стоит в щите и переключается коротким импульсом от обычных кнопок без фиксации. Кнопок может быть сколько угодно, и они соединяются параллельно тонким кабелем.

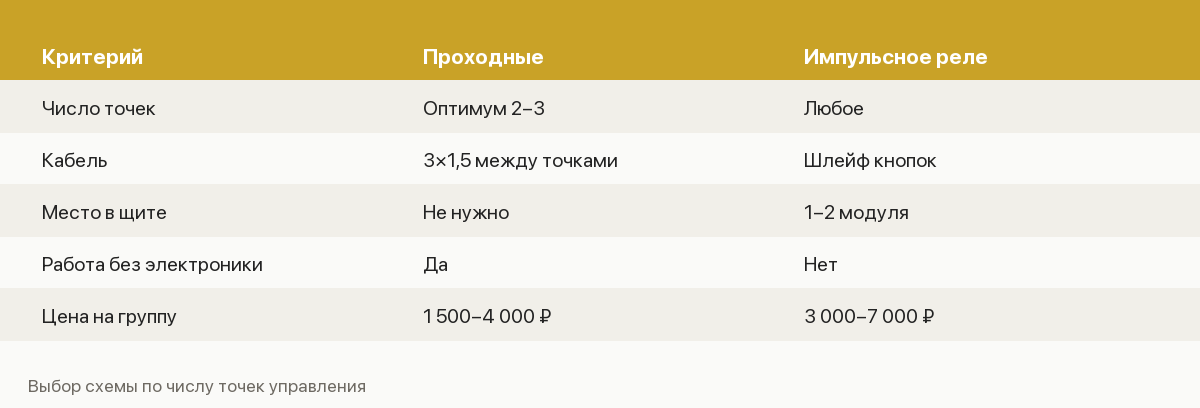

| Критерий | Проходные выключатели | Импульсное реле | Умный выключатель |
|---|---|---|---|
| Число точек | Оптимум 2–3 | Любое | Любое |
| Кабель | 3×1,5 между точками | Шлейф кнопок 1,5 | Часто только питание |
| Место в щите | Не нужно | 1–2 модуля на группу | Шлюз, 0–2 модуля |
| Работа без электроники | Да | Нет | Нет |
| Цена на группу, 2026 | 1 500–4 000 ₽ | 3 000–7 000 ₽ | 4 000–15 000 ₽ |
Умные беспроводные выключатели (Zigbee, Z-Wave) решают задачу постфактум, когда ремонт уже сделан: реле ставится в подрозетник у светильника или в люстру, а второй пост клеится на стену вообще без проводов. Подробнее — в статье основы умного дома.
Правило, которое нарушают чаще всего
Выключатель всегда разрывает фазу, а не ноль. Если разорван ноль, светильник остаётся под напряжением при выключенном свете: замена лампы становится опасной, а индикаторная отвёртка в патроне светится всегда.
Порядок проверки перед монтажом:
- Отключить автомат группы в щите и проверить отсутствие напряжения индикатором или мультиметром — не полагаться на подписи в щите.
- Найти фазу индикаторной отвёрткой при включённом автомате, промаркировать жилу до начала работ.
- Прозвонить пары жил кабеля между выключателями мультиметром в режиме прозвонки и подписать оба конца.
Про безопасную организацию работ — в материале правила безопасной электрики, про сборку щита — в квартирном щитке.
Кабель, коробки и соединения
- Сечение 1,5 мм² для света достаточно: группа освещения защищается автоматом 10 А. Расчёт по нагрузке — в статье расчёт сечения кабеля.
- Марка — ВВГнг(А)-LS, монолитная медь. Алюминий и ПУНП в квартире не применяют.

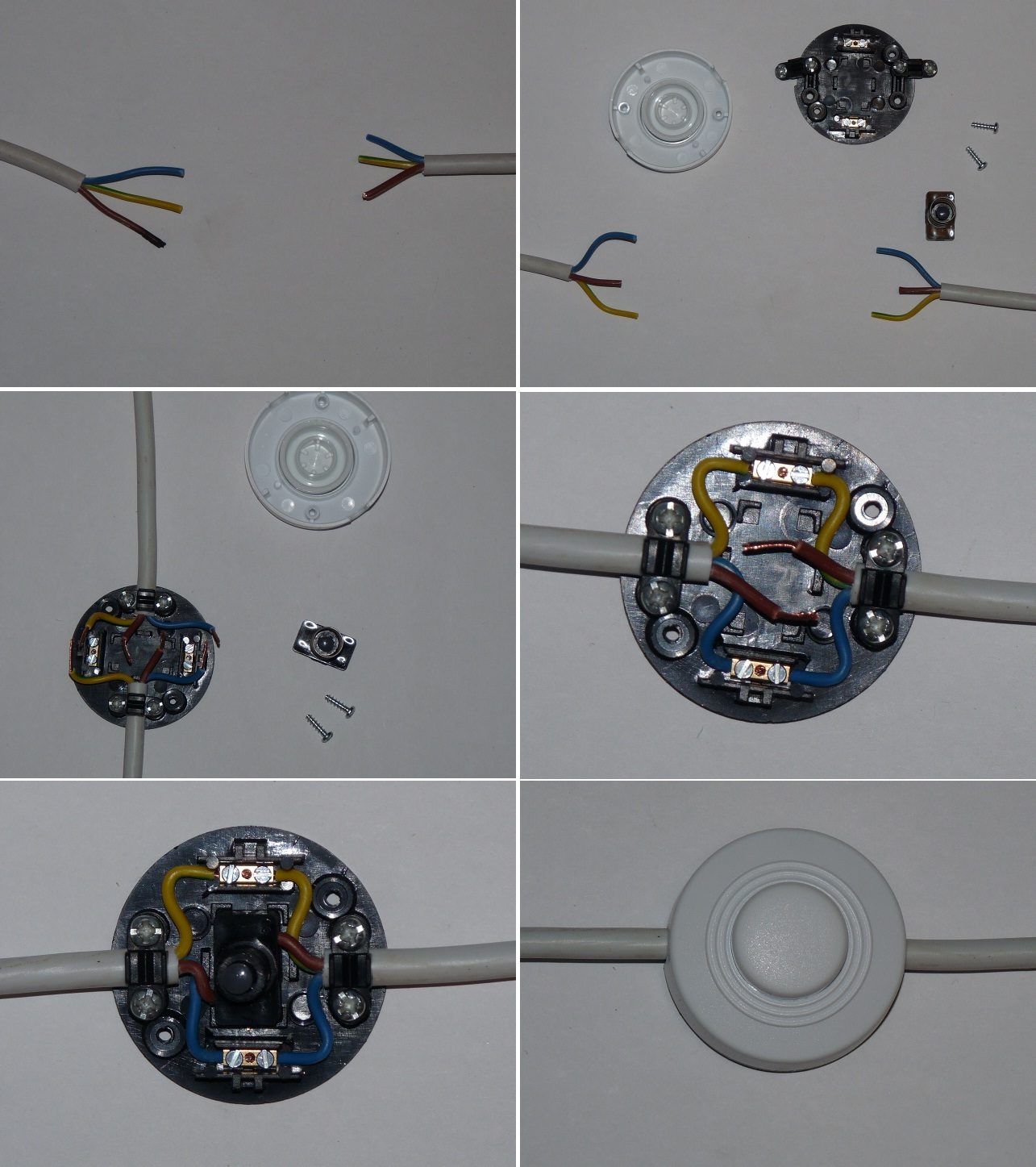

- Соединения только в доступных коробках: клеммы Wago 221/773 или гильзы с опрессовкой. Скрутка без пайки и сварки не допускается.
- Глубокие подрозетники 60–70 мм: в проходной точке сходятся 6 жил и запас на манёвр нужен реальный.
- Запас жилы в подрозетнике — 12–15 см. Короткий хвост при первой же замене механизма превращается в проблему.
- Маркировка жил на обоих концах бирками или цветной изолентой — экономит час на каждой точке при отладке.
Штробы под кабель ведут строго вертикально и горизонтально, без диагоналей: см. штробление стен под проводку. Кабель к выключателю всегда спускают сверху вниз — так его проще найти детектором и не повредить при навеске полок.
Типовые сценарии в квартире
| Помещение | Точки управления | Решение |
|---|---|---|
| Спальня | У двери и у изголовья | 2 проходных, кабель по стене за шкафом |
| Коридор 6–8 м | Оба конца | 2 проходных или датчик движения |
| Проходная гостиная | Два входа | 2 проходных на верхний свет |
| Кухня-гостиная | 3–4 точки, несколько групп | Импульсные реле или умные модули |
| Детская | У двери и у кровати | 2 проходных, ночник на отдельной клавише |
| Лестница в двухуровневой | Низ и верх | 2 проходных обязательно |
В коридоре и гардеробной проходные часто заменяет датчик движения: он дешевле по проводке и удобнее с занятыми руками. Но в спальне датчик неуместен — там нужен именно ручной сценарий. Как строить свет по слоям, разобрано в статьях освещение в квартире и световые сценарии.
Что идёт не так
- Короткое замыкание при первом включении. Признак того, что фаза с одного выключателя пришла на выходную клемму второго — перепутаны общий контакт и выход. Проверяется прозвонкой при снятом напряжении.
- Свет включается только в одном положении второго выключателя. Один из механизмов оказался обычным, а не проходным, либо задействованы не те клеммы.
- LED-лампы слабо светятся или мигают выключенными. Причина — подсветка в механизме выключателя: через неё идёт ток утечки, которого хватает драйверу лампы. Лечится снятием подсветки или установкой шунтирующего конденсатора/резистора у светильника. Особенно часто на дешёвых лампах, см. совместимость диммеров и LED.
- Диммер в схеме. Проходной диммер бывает, но обычный диммер вместо проходного не работает; для регулировки из двух мест нужны специальные модели или диммирующее реле в щите.
- Нехватка жил. Между двумя проходными нужно минимум 2 жилы, между проходным и перекрёстным — тоже 2. Кабель 3×1,5 берут «с запасом на землю», но использовать жёлто-зелёную жилу как рабочую нельзя ни при каких условиях.
Порядок монтажа
- Разметить точки: высота выключателя 75–90 см от чистого пола (европейский стандарт) или 150 см (советский); в спальне у изголовья — 60–70 см.
- Проштробить трассы, установить подрозетники на гипс, вывести кабели с запасом.
- Собрать схему в распределительной коробке, промаркировать все жилы.
- Проверить схему до установки механизмов: временно скрутить жилы и прозвонить логику.
- Подключить механизмы, выставить рамки по уровню, затянуть винтовые клеммы с усилием и проверить их протяжкой через неделю.
- Подать напряжение и проверить все комбинации положений: любая точка должна переключать свет из любого состояния.
О выборе самих механизмов и их качестве — в статье розетки и выключатели.
Частые вопросы
Можно ли сделать проходную схему из обычных выключателей?
Нет. Обычный механизм имеет две клеммы и не умеет переключать линии. Существуют кустарные схемы на двух двухклавишных выключателях, но они дают положение «оба выключены» и не считаются корректными.
Сколько кабеля нужно на схему из двух точек?
Питание от щита до коробки, два отрезка до выключателей и один до светильника. Для комнаты 18 м² это обычно 20–30 м кабеля 3×1,5 мм². При двух группах света удобнее сразу закладывать 5-жильный кабель между выключателями.
Что дешевле: проходные или умные выключатели?
На этапе черновых работ проходные дешевле и надёжнее — они работают без электроники и интернета. После ремонта, когда штробить нельзя, беспроводной комплект оказывается и дешевле, и быстрее.
Можно ли управлять из двух мест розеткой или вытяжкой?
Да, схема универсальна для любой нагрузки в пределах тока механизма (обычно 10–16 А). Так удобно управлять вентилятором в санузле или подсветкой лестницы. Для мощной нагрузки в цепь ставят контактор.
Где сделать проходные, если ремонт уже идёт?
Минимальный полезный набор — спальня (дверь и кровать), длинный коридор и проходная комната с двумя входами. Это три группы, около 6000–10 000 ₽ вместе с работой, и почти всегда те деньги, о которых потом не жалеют.
Итог
Проходная схема — это два переключателя и пара жил между ними; всё остальное — вариации. Разрывайте фазу, ведите ноль напрямую на светильник, ставьте глубокие подрозетники и маркируйте жилы. На три точки добавляется перекрёстный механизм, на четыре и больше — разумнее импульсное реле в щите.
И главное: закладывайте проходные на этапе проектирования электрики, а не когда обои уже поклеены. Кабель стоит копейки, штроба после ремонта — нет.
