Перебитый кабель — самая дорогая ошибка на пять минут работы. Полка вешается за десять минут, а восстановление линии в готовой стене означает вскрытую штукатурку, новую штробу, шпаклёвку, покраску и в худшем случае замену всего участка от щита. Плюс риск для человека со сверлом в руках: сверло в фазу под 230 В — это удар током через инструмент.
Разберём, как искать проводку в стене приборами и без них, где кабель проходит по правилам и по факту, и какой порядок действий даёт гарантию перед сверлением.
Где кабель должен быть по правилам
Скрытая проводка в квартире прокладывается по нормируемым зонам, и это первое, на что опираются перед сверлением:
- Горизонтальные трассы — на 15–20 см ниже потолка или на уровне розеток. Проход вдоль стены на произвольной высоте — признак самодеятельности.
- Вертикальные спуски — строго вертикально от горизонтальной трассы к розетке или выключателю, на расстоянии не менее 10 см от углов, проёмов и стыков.
- Обход проёмов — на расстоянии 10–15 см от края двери или окна, а не по кромке.
- Запрет диагоналей. Диагональная штроба — грубое нарушение, но в старых квартирах и в самостоятельных ремонтах встречается регулярно.
- В потолке кабель идёт кратчайшим путём по плите или в подвесном пространстве — в перекрытии есть каналы, которыми пользуются.
- В стяжке пола линии идут в гофре или трубе; сверлить пол под дюбель — отдельный риск, особенно при тёплом поле.
Правила описывают, как должно быть. Реальность — как получилось у предыдущего владельца. Поэтому «по зонам» — это способ понять, где вероятность выше, а не разрешение сверлить где угодно ещё. Как выглядит правильная работа изначально — в материале про штробление стен под проводку.

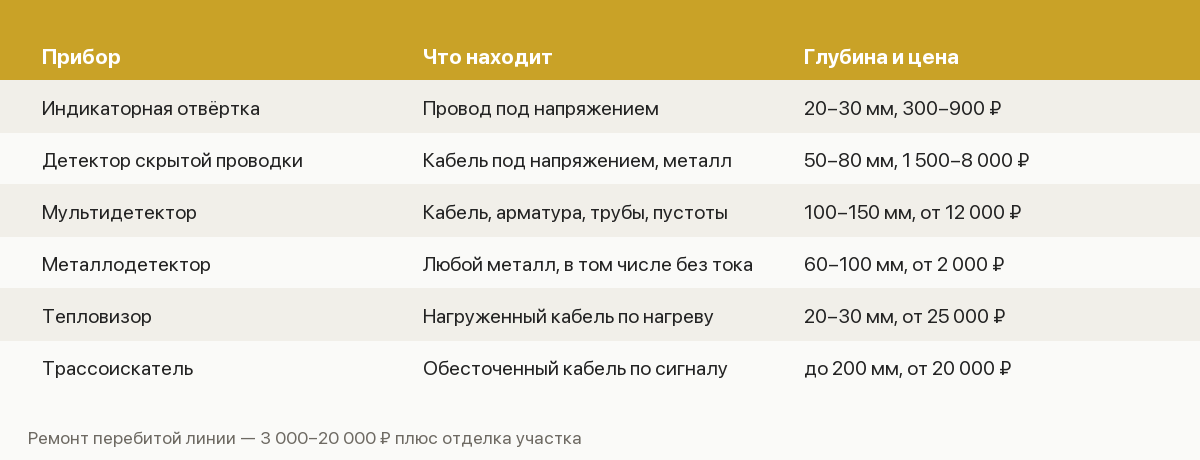

Приборы: что чем находит
| Прибор | Что находит | Глубина / цена |
|---|---|---|
| Индикаторная отвёртка с бесконтактным режимом | Провод под напряжением, приблизительно | до 20–30 мм / 300–900 ₽ |
| Детектор скрытой проводки (ёмкостной) | Кабель под напряжением, металл, иногда дерево | до 50–80 мм / 1 500–8 000 ₽ |
| Профессиональный мультидетектор | Кабель, арматура, трубы, пустоты, с оценкой глубины | до 100–150 мм / 12 000–45 000 ₽ |
| Металлодетектор | Любой металл: кабель, арматура, трубы, профиль | до 60–100 мм / 2 000–15 000 ₽ |
| Тепловизор | Нагруженный кабель по нагреву, трубы отопления | до 20–30 мм / от 25 000 ₽ |
| Трассоискатель с генератором | Обесточенный кабель по наведённому сигналу | до 200 мм / от 20 000 ₽ |
Как правильно работать детектором
- Включить нагрузку на линию. Ёмкостной детектор и индикаторная отвёртка находят провод под напряжением. Выключенный автомат = невидимый кабель. Поэтому автоматы включают, а в помещении включают свет.
- Откалибровать на чистом участке стены по инструкции — иначе прибор либо «видит» всё, либо ничего.
- Вести медленно, 3–5 см в секунду, в двух направлениях: горизонтально и вертикально. Кабель определяется по максимуму сигнала, поэтому проход делают дважды, с обеих сторон предполагаемой трассы, и отмечают середину.
- Отметить границы. Малярным скотчем обозначить всю найденную трассу, а не одну точку.
- Проверить вторым методом. Металлодетектор, тепловизор или логика трассы от розетки. Одного прибора недостаточно.
Что мешает приборам
- Армирующая сетка и арматура в стене — ёмкостной детектор сходит с ума, показывая сигнал по всей площади.
- Гипсокартон на металлическом каркасе — профиль экранирует кабель и даёт постоянные ложные отметки.
- Глубина более 50–60 мм — большинство бытовых приборов уже не видят.
- Кабель в металлической трубе или гофре с фольгой — экранирован, ёмкостным методом не находится.
- Влажная штукатурка после свежего ремонта — искажает показания.
- Обесточенная линия — не видна ничему, кроме металлодетектора и трассоискателя.
Методы без приборов
Они не заменяют детектор, но резко сужают зону риска.
- План проводки. Самый надёжный источник. Если делали ремонт по проекту электрики — трассы там есть. Если нет, сделайте фотофиксацию сейчас: снимите все стены со штробами до штукатурки, с рулеткой в кадре. Через десять лет этот архив будет стоить дороже любого прибора.
- Логика от точек. Найдите розетки и выключатели: от каждого идёт вертикальный спуск вверх (реже вниз) к горизонтальной трассе. Проведите мысленные линии — сверлить в этих коридорах нельзя.
- Радиоприёмник на средних волнах. Настроенный на «пустую» частоту приёмник даёт треск рядом с кабелем под нагрузкой. Метод грубый, но работает как перепроверка.
- Отключение автоматов по одному. Позволяет понять, какая линия отвечает за какую зону — сузить, где вообще есть кабель. Маркировка щита: см. сборку и маркировку щитка.
- Сравнение с симметричной стеной. В типовых домах планировки повторяются: у соседа выше или ниже трассы, скорее всего, те же — если никто не переделывал.

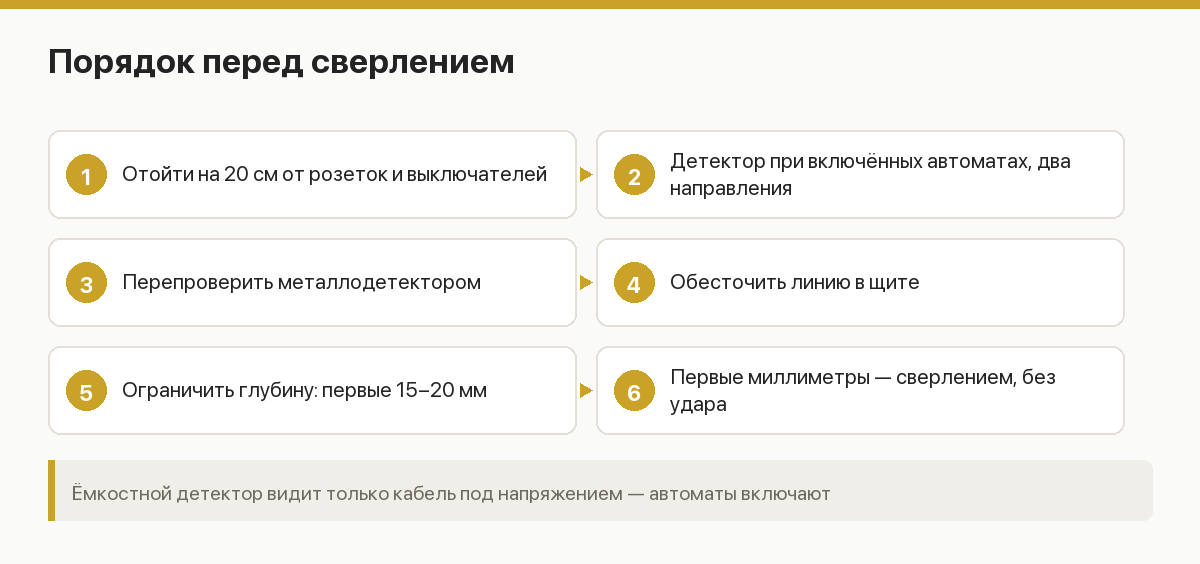

Порядок перед сверлением: шесть шагов
- Оценить зону. Если точка ближе 20 см к розетке, выключателю, распаячной коробке или в 15–20 см от потолка — ищите другую точку. Это самое простое и самое эффективное действие.
- Проверить детектором при включённых автоматах, с калибровкой, в двух направлениях, с разметкой границ.
- Проверить металлодетектором — на случай обесточенного кабеля, труб и арматуры.
- Обесточить линию в зоне работ: выключить соответствующий автомат в щите. Это не заменяет поиск, но снимает риск удара током и короткого замыкания.
- Сверлить на ограниченную глубину. Начните с 15–20 мм — большинство трасс лежит в слое штукатурки на глубине 10–30 мм. Ограничитель на перфораторе или метка изолентой на сверле.
- Работать без удара. Первые 20–30 мм — сверлением, а не в режиме перфоратора. Так вы почувствуете сопротивление и не разорвёте кабель ударом.
Отдельно: перчатки и инструмент с изолированными рукоятками, даже при обесточенной линии. И не сверлить в стену санузла со стороны, где проходят трубы, без понимания разводки: см. разводку сантехники.
Если кабель всё-таки перебит
Порядок действий при повреждении:
- Не трогать сверло и инструмент. Отойти, обесточить линию в щите, при неясности — вводной автомат.
- Убедиться, что линия обесточена индикатором или мультиметром, а не «по щелчку автомата».
- Вскрыть участок и оценить повреждение: задета изоляция одной жилы, перебита часть жил или кабель перерублен.
- Соединение только в доступной коробке. Скрутка под штукатуркой недопустима, изолента — тем более. Правильно: расширить участок, поставить распаячную коробку с доступом, соединить гильзой с опрессовкой или клеммником соответствующего сечения.
- Альтернатива — протянуть новый кабель целиком от щита до точки. Дороже по работе, но правильнее: никаких соединений в стене.
- Проверить сопротивление изоляции и работу УЗО после ремонта. Повреждённая изоляция даёт утечку, которая проявится позже.
| Ситуация | Что делать | Стоимость ремонта, 2026 |
|---|---|---|
| Царапина по изоляции | Восстановить изоляцию термоусадкой в открытом доступе | 1 500–4 000 ₽ |
| Перебита одна жила | Коробка + гильза с опрессовкой | 3 000–8 000 ₽ |
| Кабель перерублен полностью | Коробка или протяжка новой линии | 5 000–20 000 ₽ |
| Повреждение в стяжке | Вскрытие стяжки, замена участка в гофре | от 10 000 ₽ + отделка |
| Задета труба вместо кабеля | Перекрыть воду, вызвать сантехника | от 8 000 ₽ + возможный залив |
Отделочные работы после ремонта линии считаются отдельно: штукатурка, шпаклёвка, покраска участка — ещё 3 000–15 000 ₽, а при обоях или декоративном покрытии дороже, потому что полосу не подобрать по цвету локально. См. подготовку стен под покраску.
Как сделать так, чтобы проблема не повторялась

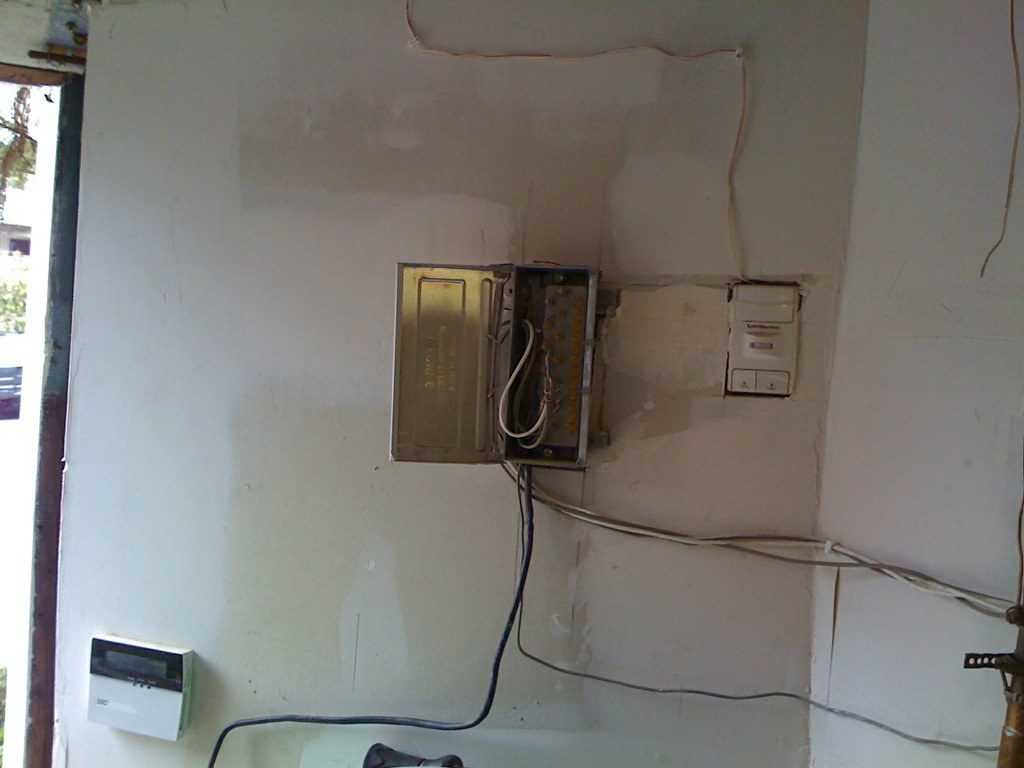

- Фотоархив трасс. Все стены со штробами до штукатурки, с рулеткой или лазерной линейкой в кадре, с привязкой к углу и полу. 30 минут работы в ремонте против нескольких десятков тысяч потом.
- План проводки в файл и на бумагу. Схему хранят вместе с документами на квартиру, а не только в переписке с электриком.
- Кабель в гофре. Тогда повреждённый участок можно вытянуть и заменить без вскрытия всей трассы. Про варианты — в статье о кабель-каналах и коробах.
- Соблюдённые зоны прокладки. Если проводка проложена по правилам, любой человек с детектором через десять лет предскажет её положение.
- Закладные под тяжёлые предметы. Телевизор, полки, карнизы, боксёрский мешок — точки крепления определяют до штукатурки и обходят кабелем.
Частые вопросы
Насколько надёжны недорогие детекторы за 2–3 тысячи?
Они находят кабель под напряжением на глубине до 30–50 мм в штукатурке — этого достаточно для большинства квартирных задач. Их слабые места: армированные стены, гипсокартон на профиле, обесточенные линии и определение глубины. Как единственный метод перед ответственным сверлением — недостаточно.
Можно ли найти обесточенный кабель?
Ёмкостным детектором — нет. Варианты: металлодетектор (найдёт металл, но не отличит кабель от арматуры), трассоискатель с генератором сигнала (подаёт ток в жилу и ловит его снаружи — самый точный метод) или подача напряжения на линию с последующим обычным поиском.
На какую глубину безопасно сверлить?
Универсального числа нет, но ориентир: до 20 мм риск невелик, 20–40 мм — зона большинства трасс в штукатурке, глубже 40 мм в панельной стене начинается арматура. Работайте с ограничителем глубины и начинайте без ударного режима.
Что делать в гипсокартонной стене?
Внутри каркаса кабель идёт свободно и может лежать где угодно, поэтому детектор помогает слабо. Единственный надёжный способ — знать раскладку каркаса и трасс (фотоархив) либо аккуратно вскрыть небольшой участок листа и посмотреть. Про конструкцию — в статье о гипсокартоне.
Стоит ли вызывать электрика ради одного отверстия?
Если это стена с неизвестной проводкой, армированная, или отверстие нужно в 15–20 см от розетки — да, вызов с прибором стоит 1 500–4 000 ₽, а ремонт линии в 3–10 раз дороже. Логика выбора «сам или мастер» разобрана в статье что делать самому, а что отдать мастерам.
Итог
Гарантию даёт не прибор, а процедура: отойти от розеток и выключателей на 20 см, проверить детектором при включённых автоматах в двух направлениях, перепроверить вторым методом, обесточить линию, сверлить на ограниченную глубину без удара. Пять действий, три минуты.
И одно вложение на будущее: пока стены открыты, сфотографируйте все штробы с рулеткой в кадре. Это самая дешёвая страховка в ремонте — она стоит полчаса и работает двадцать лет. Как правильно организовать проводку с самого начала — в материалах о замене проводки и правилах безопасной электрики.
