Проводка внутри гипсокартонной конструкции устроена иначе, чем в бетоне, и по другим правилам. В штробе кабель лежит в негорючей среде, замурован раствором и защищён от механики самой стеной. В каркасе он висит в пустоте рядом с бумажной оболочкой листа, металлическим профилем с острыми кромками и, часто, минеральной ватой.
Разберём, чем допустимо прокладывать линии в каркасных стенах и потолках, где нужна гофра, а где металлорукав, как проходить сквозь профиль без риска перебить изоляцию и что делать с подрозетниками, чтобы они не проворачивались через год.
Чем принципиально отличается каркасная стена
Гипсокартон относится к слабогорючим материалам, но конструкция в целом содержит горючие элементы: бумажная облицовка листа, деревянные закладные, пароизоляционная плёнка. Отсюда три отличия от прокладки в бетоне.
- Кабель нельзя просто бросить в полость. Он должен быть либо в защитной трубе или гофре, либо иметь оболочку, не распространяющую горение.
- Соединения внутри полости запрещены. Все коробки выводятся на поверхность или заменяются проходными подрозетниками.
- Кабель фиксируется. Провисающая петля со временем перетирается о кромку профиля от вибраций и температурных подвижек.
Логика простая: то, что находится за листом, недоступно для осмотра и ремонта. Всё, что нельзя проверить, должно быть выполнено так, чтобы проверять не требовалось.
Кабель: марка и сечение
Внутри каркасных конструкций применяют кабель с оболочкой, не распространяющей горение. Маркировка читается по буквам после основного обозначения.
| Марка | Расшифровка | Где применяют |
|---|---|---|
| ВВГ | Базовое исполнение | Открыто по негорючим основаниям, в штробе |
| ВВГнг(А) | Не распространяет горение при групповой прокладке | Скрытая прокладка, в том числе в каркасе |
| ВВГнг(А)-LS | Плюс низкое дымовыделение | Жильё, пути эвакуации — рабочий стандарт |
| ВВГнг(А)-FRLS | Огнестойкий, сохраняет работу в огне | Линии противопожарных систем |
| ПВС, ШВВП | Шнуры для подключения приборов | Стационарной проводкой быть не могут |
Для квартиры практический выбор — ВВГнг(А)-LS: розеточные группы 3 × 2,5 мм², освещение 3 × 1,5 мм², мощные потребители по расчёту. Точное сечение под конкретную нагрузку и длину линии удобно проверить калькулятором сечения кабеля, а распределение по группам — калькулятором мощности и групп.
Алюминий в квартирной проводке не применяется — независимо от того, идёт он в бетоне или в каркасе. Причина та же, что описана в материале про замену проводки: текучесть металла под контактным зажимом.
Гофра, труба или без них
Здесь больше всего разночтений, поэтому разложим по ситуациям.
- Кабель с оболочкой нг-LS в пустоте каркасной перегородки без утеплителя. Гофра формально не обязательна, но её ставят: она защищает от протирания о кромку профиля и позволяет заменить линию без вскрытия стены.
- Кабель внутри слоя минеральной ваты. Гофра нужна: вата держит тепло, и кабель работает в худших условиях охлаждения; плюс механическая защита при монтаже.
- Прокладка по деревянным конструкциям — металлическая труба или металлорукав, либо кабель в стальной трубе. Пластиковая гофра здесь не подходит.
- Участки, где возможен удар — за листом в зоне навески мебели: жёсткая ПВХ-труба или металлорукав.
Практическое правило для квартиры: гофра ПВХ с зондом-протяжкой по всей длине внутри каркаса — недорого, быстро и оставляет возможность замены. Металлорукав берут там, где рядом дерево или есть риск сверления.

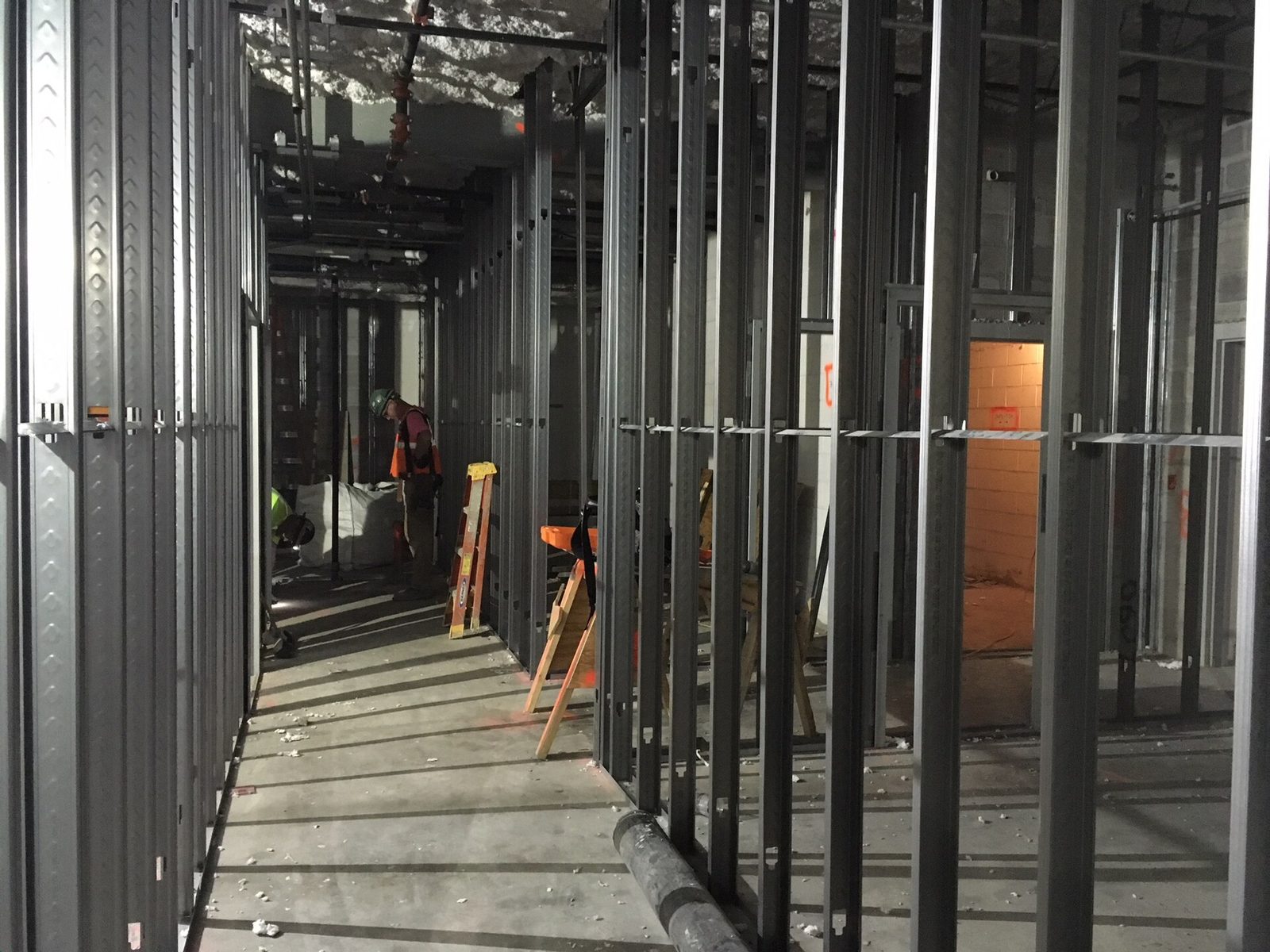

Проход через профиль
Стойка ПС имеет технологические отверстия для коммуникаций, но их кромки острые: тонкий металл при штамповке даёт заусенец, который режет изоляцию не сразу, а через год-два вибраций.
- Штатное отверстие обязательно защищается — резиновой или пластиковой втулкой-проходником. Стоит копейки, ставится за секунду.
- Новое отверстие сверлится коронкой по металлу, кромка обрабатывается напильником, ставится втулка.
- Кабель не натягивается. На каждом проходе оставляют небольшой запас: конструкция «дышит», а натянутая линия перетирается быстрее.
- Гофра тоже проходит через втулку, а не режется по краю отверстия.
Отдельно: нельзя пропускать кабель через отверстие вместе с водопроводной трубой. Разные коммуникации разводят с зазором не менее 50 мм, а при пересечении — с гильзой.
Подрозетники для гипсокартона
Подрозетник для ГКЛ отличается от бетонного принципиально: он держится не раствором, а прижимными лапками, которые притягивают его к листу.
- Коронка 68 мм по гипсокартону — с зубьями, а не с победитовыми напайками: последние рвут картон.
- Толщина листа. Подрозетники выпускаются под 9,5 и 12,5 мм; при двух слоях ГКЛ нужны удлинённые лапки — обычные не дотянутся.
- Кабель заводится до установки — через выламываемое окно в дне коробки, с запасом 15–20 см.
- Затяжка лапок — до плотного прилегания рамки, без фанатизма: перетянутая лапка сминает картон, и подрозетник начинает проворачиваться при вкручивании розетки.
- Блок из нескольких постов собирается стяжками до установки: соединённые между собой коробки задают ровный шаг 71 мм и не разъезжаются.
Если на этой стене планируется навеска телевизора или шкафов, точки крепления закладываются бруском или стальной пластиной в каркас — и делать это нужно до обшивки, как и при расчёте самой конструкции по калькулятору гипсокартона.
Соединения и коробки
Главное правило: все соединения должны быть доступны для осмотра. Внутри зашитой полости распаечных коробок быть не должно.
Рабочих схем две. Первая — вывести коробки на поверхность стены выше уровня шкафов и закрыть крышками. Вторая, более распространённая в современных квартирах, — шлейфование через глубокие подрозетники: линия приходит в первый пост, оттуда идёт в следующий, а соединение выполняется на клеммах внутри самого подрозетника. Тогда всё доступно, стоит снять рамку розетки.
Клеммы для шлейфа берут с запасом по сечению, а не «какие были»: у самозажимных есть предел по току и по числу жил. Для кухни, где розеточная группа нагружена постоянно, надёжнее гильзование или винтовые клеммники с контролем момента — принцип тот же, что описан в материале про электрику на кухне.
Потолок из гипсокартона
В подвесном потолке добавляются два фактора: длина трасс и светильники.
- Кабель крепится к перекрытию или к профилю каркаса, а не лежит на листе. Провисшая петля со временем ложится на ГКЛ и передаёт вибрацию.
- Запас у каждой точки — 20–30 см: при замене светильника этого хватит, чтобы вытащить клеммник наружу.
- Трансформаторы и драйверы размещают в доступном месте — у ревизионного люка или в нише, а не наглухо в полости.
- Отверстия под точечные светильники сверлят после разметки по факту расположения профилей: иначе коронка упрётся в несущий профиль, и точка «уедет» на 10 см.
Число и мощность светильников удобно прикинуть заранее — калькулятор освещения считает нужный поток и раскладывает его по слоям.
Что запрещено
- Скрутки — в любом исполнении и в любом месте.
- Соединения в недоступной полости, даже в коробке и даже «на клеммах WAGO».
- Прокладка кабеля без защиты по деревянным конструкциям каркаса.
- Использование шнуров ПВС и ШВВП в качестве стационарной линии.
- Пересечение с трубопроводом без гильзы и зазора.
- Прокладка вплотную к дымоходу или горячей трубе без теплового зазора.
- Крепление кабеля саморезом через оболочку — только скобой или стяжкой по гофре.
Общая логика безопасности — в материале про безопасную электрику в квартире; здесь важно лишь помнить, что каркасная стена не прощает того, что бетон терпит годами.
Порядок работ
- Проект и разметка. Точки розеток и выключателей размечаются на полу и на стойках до обшивки — потом искать их придётся детектором.
- Каркас с закладными. Брус или пластина в местах навески, усиление вокруг будущих подрозетников.
- Прокладка гофры с фиксацией через 500–700 мм и втулками на всех проходах.
- Затяжка кабеля с запасом 20 см на каждый конец.
- Фотофиксация. Снимок каждой стены с рулеткой в кадре — это единственный способ через год понять, где идёт линия.
- Обшивка, коронка, подрозетники.
- Прозвонка и маркировка линий до подключения в щите.
Шаг с фотографиями пропускают чаще всего, а стоит он пять минут. Без него любое последующее сверление стены — лотерея, потому что детектор в каркасной стене реагирует и на профиль, и на кабель одинаково.
Частые вопросы
Нужна ли гофра, если кабель уже нг-LS?
Формально в пустотелой негорючей конструкции без утеплителя можно обойтись без неё. Практически гофру ставят всегда: она защищает изоляцию от кромок профиля и оставляет шанс заменить линию без демонтажа обшивки. Стоимость вопроса — около 30 ₽ за метр.
Можно ли вести кабель горизонтально внутри стены?
Внутри каркаса — да, там нет требования к строгим вертикалям, которое действует для штробления. Но правило разметки остаётся: линии ведут по предсказуемым траекториям (горизонтали на высоте 20–30 см от пола или под потолком, вертикали к точкам), чтобы через год их можно было угадать без вскрытия.
Как найти проводку в готовой гипсокартонной стене?
Детектор покажет и профиль, и кабель, поэтому сначала находят шаг стоек (обычно 600 мм), а затем ищут линии между ними. Надёжнее всего — фотографии, сделанные до обшивки. Подробнее о приборах и методах — в статье про поиск скрытой проводки.
Что делать, если распаечная коробка уже оказалась внутри?
Вырезать доступ: над коробкой ставится ревизионная дверца или сама коробка выводится на поверхность. Оставлять недоступное соединение нельзя — это ровно то место, где через несколько лет появляется нагрев и обугливание, а обнаруживается оно по запаху.
Подойдёт ли обычный подрозетник для бетона?
Нет: у него нет прижимных лапок, и он держится только на клее или растворе, которого в каркасной стене нет. Смещённый подрозетник тянет за собой розетку, и та в итоге проваливается внутрь стены вместе с рамкой.
Итог
Проводка в каркасной стене отличается от бетонной тремя вещами: кабель обязан иметь оболочку нг-LS, все соединения должны оставаться доступными, а каждый проход через профиль — защищаться втулкой. Гофра формально не всегда обязательна, но ставить её стоит всегда: она и защищает изоляцию, и оставляет возможность заменить линию.
Остальное — дисциплина: закладные под навеску до обшивки, подрозетники с лапками под нужную толщину листа, запас 20 см у каждой точки и фотографии стен с рулеткой перед зашивкой. Последний пункт кажется формальностью ровно до первого сверления в готовой стене.
