В квартире электрика заканчивается на вводном автомате в щитке — дальше зона ответственности управляющей компании. В частном доме этой границы нет: вы отвечаете за всё от опоры на улице до последней розетки, включая заземляющий контур, который в квартире вам достаётся готовым. Отсюда и главные отличия — три обязательных щита вместо одного, собственное заземление и линии на улицу, которые живут по другим правилам.
Разберём замену проводки в доме целиком: что менять обязательно, как считать ввод, где ставить щиты, чем отличается разводка по этажам и на что уходят деньги.
Когда проводку меняют целиком
Частичная замена в доме почти всегда оказывается дороже полной: линии тянутся через перекрытия и стены, и вскрывать их дважды никто не хочет. Признаки, при которых менять нужно всё:
- Алюминий. Дома до 2000-х годов разводились алюминием сечением 2,5 мм² на всё сразу. Он не рассчитан на современную нагрузку и ломается в местах соединений.
- Две жилы вместо трёх. Нет защитного проводника PE — не работает ни УЗО по-настоящему, ни зануление корпусов техники.
- Скрутки в распаячных коробках без гильз и клемм, особенно медь с алюминием напрямую — это гарантированный нагрев.
- Автоматические пробки на 25 А на всю линию 2,5 мм² или, хуже того, «жучки».
- Нет заземляющего контура или он представляет собой один штырь у стены дома.
- Проводка в деревянных конструкциях проложена в гофре или прямо в дереве — так делать нельзя, о чём ниже.
Логика та же, что и в замене проводки в квартире, но объём работ обычно вдвое больше: площадь больше, а линий на улицу и в хозяйственные постройки в квартире просто не бывает.
Три щита вместо одного
- Вводное устройство на границе участка. Опломбированный щит со счётчиком и вводным автоматом, доступный сетевой организации без захода в дом. Ставится на опоре или на фасаде, в антивандальном боксе с защитой IP54 и выше.
- Главный распределительный щит (ГРЩ) в доме: вводной автомат, реле напряжения, ограничитель импульсных перенапряжений, разделение PEN на PE и N (при системе TN-C-S), отходящие линии на этажи и хозпостройки.
- Этажные щиты — по одному на этаж и отдельный на котельную или мастерскую. От ГРЩ к ним идёт одна питающая линия, а группы разводятся уже на месте.
Такая схема экономит кабель: тянуть двадцать линий с первого этажа на второй дороже, чем одну питающую 6–10 мм² плюс щит наверху. Как собирается сам щит и подписываются группы — в материале про сборку и маркировку щитка.
Разделение PEN — узел, который делают один раз
Если от сети приходит две жилы фазы и PEN (система TN-C), разделение на рабочий ноль N и защитный PE выполняется в одной точке — на вводной шине главного щита. После разделения соединять их обратно нельзя нигде. Точка разделения обязательно соединяется с контуром заземления. Сделаете разделение в двух местах — получите ток по защитному проводнику и ложные срабатывания УЗО в лучшем случае.
Заземление: то, чего нет в квартире
Контур заземления в частном доме делается собственный. Типовое решение — три-четыре вертикальных электрода длиной 2–3 м, забитых в грунт по треугольнику или в линию с шагом не менее длины электрода, соединённых стальной полосой 40×4 мм сваркой.
- Целевое сопротивление — не более 30 Ом для системы TN и не более 4–10 Ом при отдельных требованиях; итог зависит от грунта и проверяется прибором, а не «на глаз».
- Соединения в грунте — только сварка, болтовые соединения там разрушаются коррозией за пару сезонов. Болт допустим на выходе полосы из земли для подключения к щиту.
- Ввод в дом — стальной полосой или медным проводником сечением не менее 10 мм² по меди.
- Ревизия. Точка присоединения контура должна быть доступна для осмотра — её не замуровывают.
Общая логика защитных мер описана в статье про заземление и систему TN-C-S; для дома к ней добавляется только собственный контур.
Расчёт ввода и линий
Выделенная мощность для дома обычно 15 кВт при однофазном вводе или 15–30 кВт при трёхфазном. Трёхфазный ввод берут не ради мощности как таковой, а ради распределения нагрузки и питания трёхфазного оборудования: скважинного насоса, станков в мастерской, мощного отопительного котла.

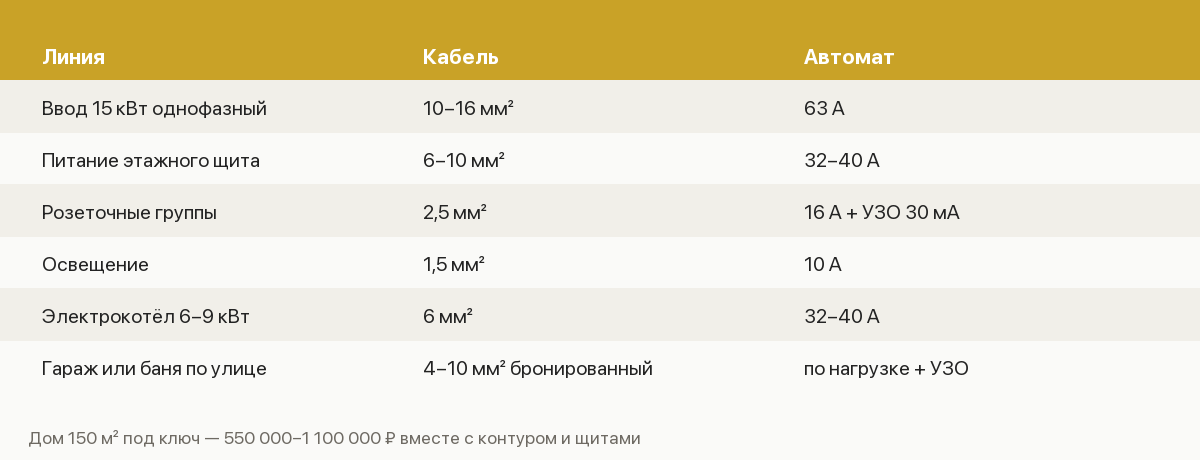

| Линия | Кабель | Автомат |
|---|---|---|
| Ввод в дом, 15 кВт однофазный | 10–16 мм² | 63 А |
| Питание этажного щита | 6–10 мм² | 32–40 А |
| Розеточные группы | 2,5 мм² | 16 А + УЗО 30 мА |
| Освещение | 1,5 мм² | 10 А |
| Электрокотёл 6–9 кВт | 6 мм² | 32–40 А |
| Скважинный насос | 2,5–4 мм² | 16–20 А + УЗО 30 мА |
| Гараж или баня по улице | 4–10 мм² бронированный | по нагрузке + УЗО 30 мА |
В доме линии длиннее квартирных, и на длине начинает работать второй критерий — потеря напряжения. Линия 2,5 мм² на 40 метров при нагрузке 16 А теряет уже заметную часть напряжения, и сечение приходится поднимать не из-за нагрева, а из-за просадки. Посчитать оба критерия сразу можно калькулятором сечения кабеля, а суммарную мощность — калькулятором мощности и групп. Табличные значения — в статье про расчёт сечения кабеля.
Прокладка по конструкциям
Каменный дом
Всё как в квартире: штробы в кирпиче и блоке, кабель ВВГнг-LS в гофре или без неё по нормируемым зонам, подрозетники в гнёздах. Про технологию — в материале о штроблении стен.
Деревянный дом и каркасник
Здесь принципиальная разница, и на ней экономят чаще всего. По горючим конструкциям скрытая проводка допускается только в металлических трубах или коробах, обеспечивающих локализацию искры и дуги. Пластиковая гофра по дереву — не решение: она не удерживает горение внутри.
- Скрыто в дереве — стальная труба с зачищенными краями и заземлением трубы, с уклоном для отвода конденсата.
- Открыто — кабель-канал, ретро-проводка на изоляторах, либо кабель с оболочкой, не распространяющей горение, по несгораемой подложке. Варианты коробов — в статье про кабель-каналы.
- Проход через стену или перекрытие — обязательно в металлической гильзе.
- Распаячные коробки — металлические, с доступом. Замуровывать соединения нельзя нигде, а в дереве — тем более.
Улица и хозпостройки
Линию до бани или гаража ведут либо по воздуху кабелем с несущим тросом, либо в земле бронированным кабелем на глубине 0,7 м с подсыпкой песка и сигнальной лентой. Ввод в постройку — через гильзу, с отдельным щитом и своим УЗО. Уличные розетки и щиты — не ниже IP54, о них подробнее в материале про уличные розетки.
Защита: что ставят в доме сверх квартирного набора
- Реле напряжения — в загородных сетях перекосы фаз и просадки случаются регулярно, а обрыв нуля выжигает технику по всему дому.
- ОПН (ограничитель перенапряжений) — защита от грозовых импульсов, для дома с воздушным вводом обязательна по-хорошему.
- УЗО 30 мА на все розеточные группы и 10 мА на ванную; для уличных линий — отдельные.
- Противопожарное УЗО 100–300 мА на вводе — как второй эшелон для деревянного дома.
- АВР и резервное питание — если отключения регулярны, см. материал про ИБП и генератор.
- Стабилизатор — при хронически низком напряжении в сети, разбор в статье про стабилизаторы.

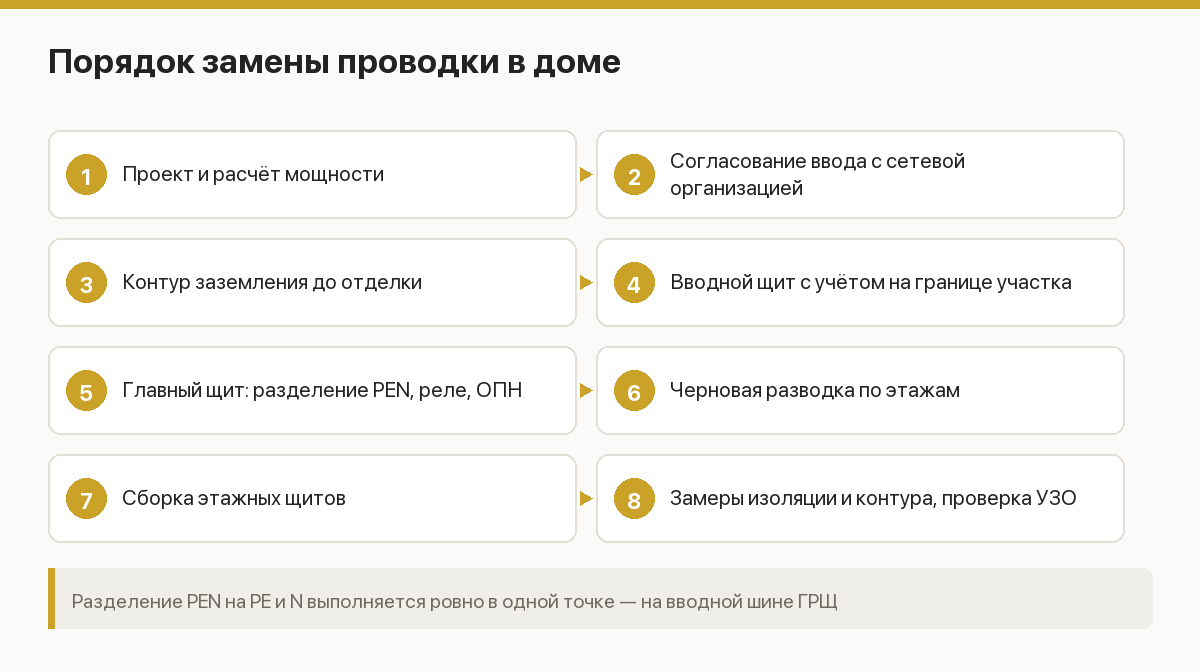

Порядок работ и сроки
- Проект: план линий, расчёт мощности, однолинейная схема щитов.
- Согласование мощности и ввода с сетевой организацией, если мощность увеличивается.
- Контур заземления — до отделки, пока есть подъезд техники.
- Ввод и учёт: щит на границе участка, кабель до дома.
- Черновая разводка по дому: штробы или трубы, подрозетники, коробки.
- Сборка щитов и подключение линий.
- Замеры: сопротивление изоляции, сопротивление контура, проверка УЗО.
- Чистовая установка механизмов, светильников, приборов.
Для дома 150 м² полная замена занимает 3–5 недель силами двух электриков. Стоимость 2026 года: работы 1 800–3 500 ₽ за м², материалы 1 200–2 500 ₽ за м², контур заземления 25 000–60 000 ₽, щиты в сборе 60 000–250 000 ₽ в зависимости от начинки. Итого для 150 м² — примерно 550 000–1 100 000 ₽.
| Отличие | Квартира | Частный дом |
|---|---|---|
| Заземление | Готовое от дома | Собственный контур с замером |
| Щиты | Один | Вводной, главный, этажные |
| Разделение PEN | Сделано в доме | Ваша зона, одна точка |
| Длина линий | 10–25 м | 30–80 м, считать просадку |
| Горючие конструкции | Обычно нет | Металлотруба при скрытой прокладке |
| Защита от грозы | Не требуется | ОПН при воздушном вводе |
Частые вопросы
Можно ли обойтись однофазным вводом на 15 кВт?
Для дома до 150 м² с газовым отоплением — да, вполне. Трёхфазный ввод нужен при электрическом котле от 9 кВт, трёхфазном насосе или мастерской со станками. Учтите, что при трёх фазах нагрузку нужно распределять равномерно, иначе перекос даст просадку на нагруженной фазе.
Обязательно ли класть кабель в металлической трубе в деревянном доме?
Для скрытой прокладки — да, это требование норм, а не перестраховка. Альтернатива, которой пользуются чаще: вести всё открыто в кабель-каналах или ретро-стиле, а скрытые участки свести к минимуму и выполнить в трубе. Пластиковая гофра в деревянной стене — грубое нарушение.
Где ставить счётчик — на улице или в доме?
Современное требование сетевых организаций — прибор учёта на границе балансовой принадлежности, то есть на опоре или фасаде, в опломбированном щите с доступом для контролёра. Уличный щит берут с подогревом или всесезонными приборами: не все счётчики нормально работают ниже −25 °C.
Что делать со старой проводкой после замены?
Полностью отключить от щита и по возможности демонтировать. Оставленные под штукатуркой обесточенные концы — источник путаницы при будущем сверлении: через десять лет никто не вспомнит, какие из них живые. Заодно сделайте фотоархив трасс, см. статью про поиск скрытой проводки.
Нужен ли проект или достаточно схемы от электрика?
Для дома проект нужен: он определяет сечения, схему щитов и точку разделения PEN, а при увеличении мощности потребуется и для сетевой организации. Однолинейная схема на бумаге плюс план линий — минимум, без которого через год никто не разберётся в собственном доме. Состав документа — в материале про проект электрики.
Итог
Проводка в доме отличается от квартирной четырьмя вещами: собственный контур заземления с замером сопротивления, разделение PEN ровно в одной точке главного щита, металлические трубы при скрытой прокладке по горючим конструкциям и расчёт сечения не только по нагреву, но и по потере напряжения на длинных линиях.
Всё остальное — те же группы, те же УЗО, та же логика щита. Стоимость для дома 150 м² укладывается в 550 тысяч — 1,1 млн рублей, и основная её часть приходится не на кабель, а на щиты, контур и работу. Электрика — лишь один из разделов общей сметы на ремонт жилого дома, где, кроме инженерии, есть конструктив, тепловой контур и кровля. Прикинуть суммарную нагрузку и число групп удобно калькулятором мощности ещё до разговора с проектировщиком.
