Розетка на балконе, лоджии, террасе или у входной двери избавляет от удлинителя, протянутого через форточку. Но наружная точка живёт в другом климате: дождь, конденсат, минус зимой, ультрафиолет летом. Обычная внутренняя розетка под декоративной крышкой в таких условиях набирает влагу, и линия начинает отключаться по УЗО — сначала в дождь, потом постоянно.
Разберём, что означают цифры IP и какой класс нужен в каждой зоне, какой кабель и как вводить его в корпус, как защитить линию в щите и что делать с конденсатом зимой.
Как читать маркировку IP
Две цифры после букв IP означают разное: первая — защиту от твёрдых частиц и пыли, вторая — от воды. Для наружной установки решает именно вторая.
| Класс | Защита от воды | Где применим |
|---|---|---|
| IP20 | Нет | Только сухие помещения |
| IP44 | Брызги с любой стороны | Застеклённый балкон, зона под навесом |
| IP54 | Брызги + пыль | Открытая лоджия, стена под козырьком |
| IP55 | Струи воды | Открытый фасад, терраса |
| IP65–IP66 | Сильные струи | Незащищённые места, мойка из шланга рядом |
Практический выбор: застеклённый балкон — IP44, открытая лоджия или стена под козырьком — IP54, полностью открытая стена или терраса — IP55 и выше.
Главная подмена
Класс IP относится к изделию в сборе: корпус, крышка, уплотнители и герметичный ввод кабеля. Влагозащищённая крышка, надетая поверх обычной внутренней розетки в обычном подрозетнике, никакого IP не даёт — вода зайдёт сзади, через подрозетник и через ввод кабеля. Покупайте готовый блок наружной установки, а не крышку отдельно.
Второй нюанс: у многих моделей заявленный класс сохраняется только при закрытой крышке. С воткнутой вилкой и приоткрытой крышкой защита падает до IP24 и ниже. Поэтому для приборов, которые остаются включёнными надолго (гирлянда, насос, подсветка), берите модели с уплотнением по кабелю вилки или ставьте розетку в защищённом от прямого дождя месте.
Кабель и ввод
- Марка: для скрытой прокладки внутри помещения — ВВГнг-LS. Для наружных участков и переходов через улицу — кабель, стойкий к ультрафиолету и низким температурам, в защитной гофре или трубе с креплением по трассе.
- Сечение: 2,5 мм² для розеточной линии под автомат 16 А. При длине трассы более 25–30 м проверьте потерю напряжения калькулятором сечения кабеля.
- Три жилы обязательно — фаза, ноль и защитный проводник PE. Наружная розетка без заземления недопустима.

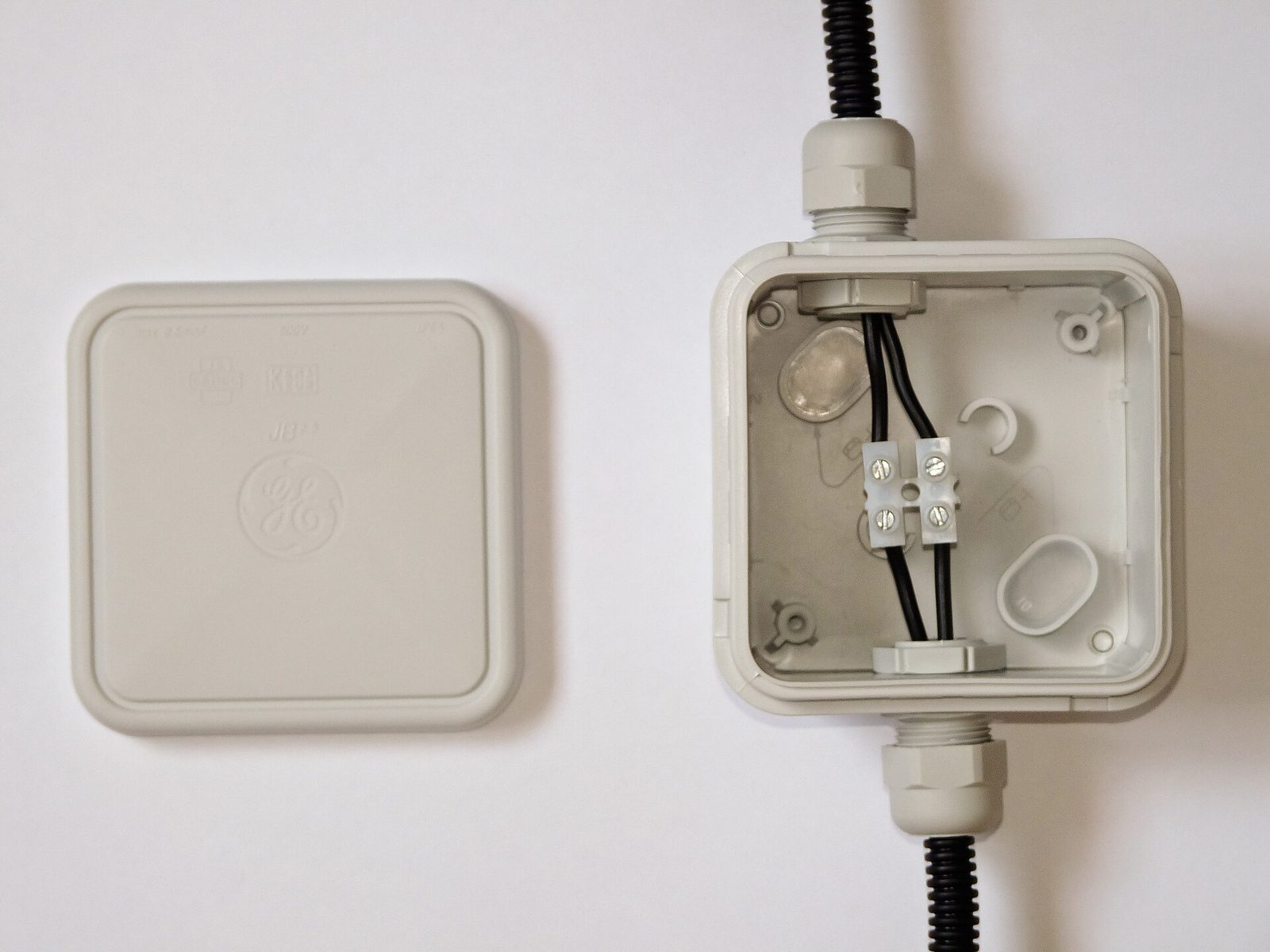

- Ввод в корпус — только через штатный герметичный кабельный ввод (сальник) подходящего диаметра, снизу корпуса. Скотч, изолента и монтажная пена вместо сальника защиту не заменяют.
- Петля перед вводом. Опустите кабель ниже точки входа и заведите его снизу вверх — вода будет стекать с нижней точки петли, а не по кабелю в корпус.
- Не тяните силовую линию вплотную к слаботочке — про разнос трасс есть материал о прокладке интернета при ремонте.
Защита в щите
Наружная линия — это повышенный риск утечки, поэтому её выделяют.
- Отдельный автомат 16 А по сечению 2,5 мм².
- Отдельное УЗО 30 мА типа A. Именно отдельное: если посадить уличную розетку на общее УЗО с квартирными группами, первый же дождь обесточит половину квартиры, и найти причину будет непросто.
- Возможность отключить линию на зиму — если розетка сезонная, зимой её просто выключают автоматом.
Логика подбора номиналов и типов — в статье про защиту в квартирном щите, а разница между УЗО и реле напряжения — в материале про УЗМ и УЗО.
Зима и конденсат
Специфика балкона в том, что вода туда попадает не только снаружи. Тёплый влажный воздух из квартиры проникает в холодный корпус и конденсируется на его стенках изнутри — эффект тот же, что запотевшее окно.
- Дренажное отверстие. У качественных наружных корпусов снизу предусмотрено отверстие для отвода конденсата; если его нет, монтажники иногда делают его сами — но только в нижней точке и диаметром не более 3–5 мм, иначе теряется класс защиты от брызг.
- Монтаж на холодной стене, а не на границе тёплого и холодного. Корпус, установленный в зоне перепада температур, конденсирует активнее всего.
- Обмерзание изнутри означает, что уплотнение нарушено или конденсату некуда деваться. Отключите линию автоматом и разберите узел, не дожидаясь срабатывания УЗО.
- Сезонная ревизия: раз в год открыть корпус, осмотреть контакты на предмет окисления, проверить затяжку клемм и целостность уплотнителя.
- На утеплённой лоджии с тёплым контуром проблема почти исчезает — там условия близки к комнатным, и достаточно IP44.
Типичные ошибки
- Влагозащитная крышка на обычной розетке вместо корпуса наружной установки.
- Ввод кабеля сверху — вода стекает по кабелю прямо внутрь.
- Нет сальника, отверстие замазано герметиком «на глаз».
- Двухжильный кабель без PE.
- Линия на общем УЗО с квартирными группами.
- Обычный кабель на открытом участке — ультрафиолет за пару сезонов разрушает оболочку.
- Розетка в нижней части стены, куда попадает отскок дождя и снег; оптимальная высота 400–1000 мм с учётом того, что снизу вода отскакивает от пола.
- Постоянно включённый прибор при открытой крышке — заявленный IP в этом положении не работает.
Частые вопросы
Какой IP нужен для розетки на балконе
IP44 для застеклённого балкона, IP54 для открытой лоджии или стены под козырьком, IP55 и выше для полностью открытого фасада и террасы. Класс должен относиться к готовому изделию наружной установки, а не к отдельно купленной крышке.
Можно ли поставить обычную розетку с влагозащитной крышкой
Нет. Класс защиты обеспечивает корпус целиком — с уплотнителями и герметичным вводом кабеля. Крышка поверх обычного подрозетника не мешает воде и конденсату попасть внутрь сзади и через ввод.
Нужно ли отдельное УЗО на уличную линию
Да, отдельное УЗО 30 мА типа A. Наружные линии дают повышенную фоновую утечку во влажную погоду, и на общем устройстве они будут периодически обесточивать всю квартиру. Отдельное УЗО локализует проблему.
Почему розетка на балконе выбивает УЗО в дождь
Влага попала внутрь корпуса — через негерметичный ввод кабеля, нарушенный уплотнитель или из-за конденсата, которому некуда стекать. Отключите линию автоматом, вскройте узел, просушите и устраните причину: продолжать эксплуатацию с периодическими срабатываниями опасно.
На какой высоте ставить наружную розетку
400–1000 мм от пола или земли. Ниже попадает отскок дождя и снег, выше — неудобно и заметнее. На открытом фасаде выбирайте место под козырьком или свесом, даже если класс защиты формально позволяет обойтись без него.
Какой кабель тянуть на балкон
Трёхжильный сечением 2,5 мм² под автомат 16 А. Внутри помещения — ВВГнг-LS, на открытых участках — кабель, стойкий к ультрафиолету и морозу, в гофре или трубе. Двухжильный кабель без защитного проводника для наружной розетки применять нельзя.
Итог
Наружная розетка — это готовый корпус нужного класса (IP44 на застеклённом балконе, IP54–IP55 на открытых местах), трёхжильный кабель 2,5 мм² с PE, герметичный сальник и обязательно ввод снизу с петлёй, чтобы вода стекала мимо. В щите — свой автомат 16 А и своё УЗО 30 мА типа A, чтобы дождь не гасил квартиру. Зимой главный враг не дождь, а конденсат изнутри: нужен отвод влаги снизу и ревизия раз в сезон. Если розетка нужна для уличной подсветки, сразу считайте суммарную нагрузку линии.
