Видеодомофон — тот случай, когда прибор покупается за час, а кабель к нему прокладывается один раз на весь срок жизни отделки. Ошибка здесь стоит не денег за устройство, а вскрытия штробы у входной двери: если не заложить нужные жилы и питание заранее, замена панели через пять лет упрётся в то, что новая модель требует другой кабель.
Разберём типовые схемы подключения в квартире, что заводить в стену на этапе черновой отделки, как разнести силовую и слаботочную трассы, где размещать монитор и что делать с записью.
Три схемы для квартиры
| Схема | Что нужно завести | Когда подходит |
|---|---|---|
| Подключение к подъездному домофону | Линия от этажного распределителя + питание монитора | Многоквартирный дом с общей панелью |

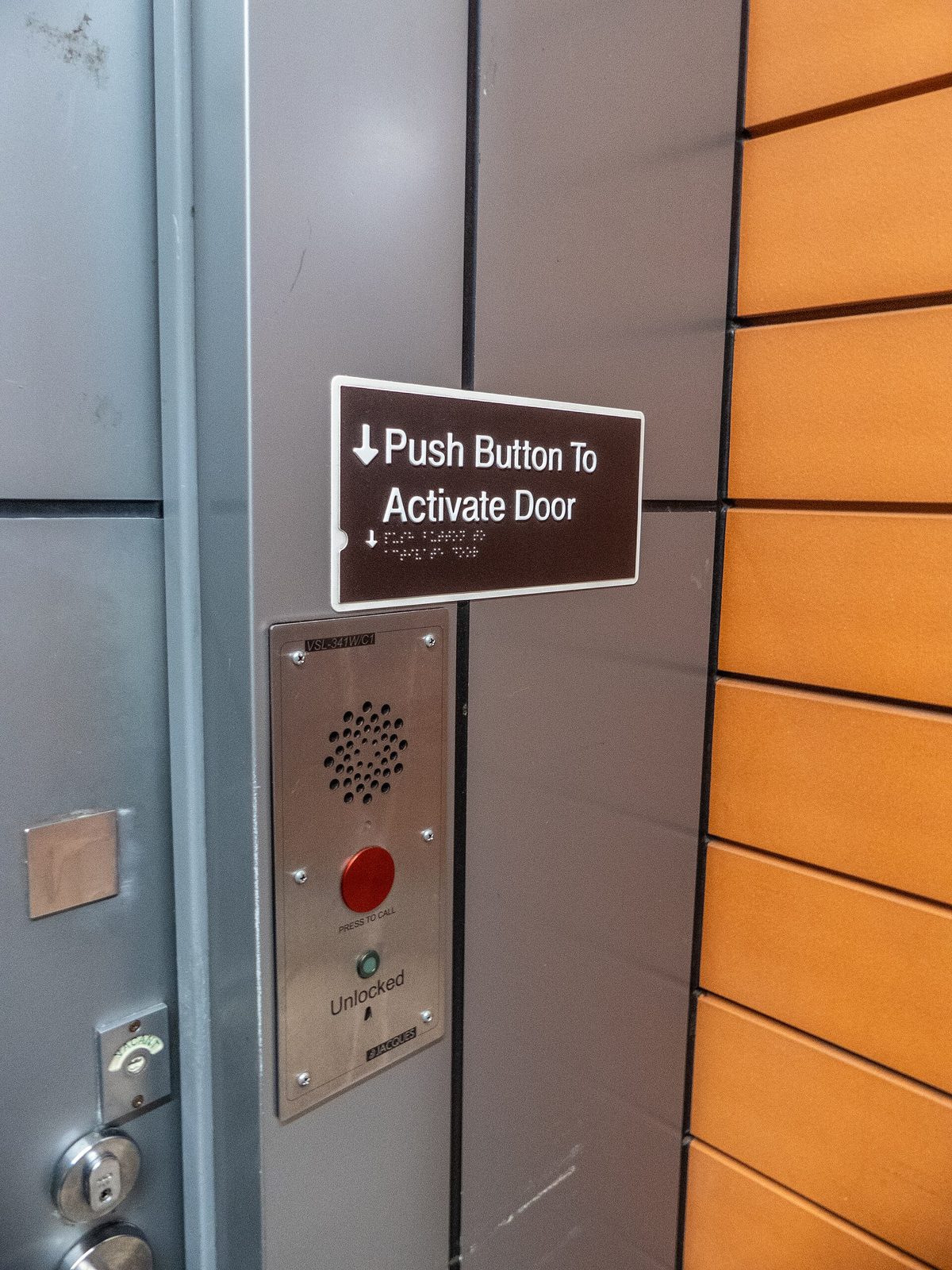

| Своя вызывная панель у двери | Кабель к панели + питание монитора + линия на замок | Свой тамбур, коттедж, апартаменты |
| IP-домофон по сети | Витая пара Cat.5e/6 + PoE или отдельное питание | Есть своя сеть, нужен доступ со смартфона |
В квартире чаще всего работает первая схема: монитор подключается к существующей подъездной системе. Но заложить стоит с запасом под вторую и третью — стоимость лишнего кабеля несопоставима со стоимостью его прокладки потом.
Что закладывать при черновой отделке
Минимальный набор к точке монитора:
- Витая пара Cat.5e или Cat.6 от монитора до слаботочного щита или роутера — она универсальна и подойдёт под аналоговую координатную систему, под цифровую и под IP.
- Вторая витая пара «на вырост» в той же гофре. Разъёмы и стандарты меняются быстрее отделки, а протянуть вторую линию сразу стоит копейки.
- Кабель питания 2×0,75–1,5 мм² либо розетка 220 В рядом с монитором, скрытая за ним. Многие модели питаются от адаптера, и без розетки он повиснет на виду.
- Гофра по всей трассе — чтобы кабель можно было заменить протяжкой, не вскрывая стену.
- Подрозетник или монтажная коробка за монитором для запаса кабеля и блока питания.
Если ставится своя вызывная панель, добавьте линию к замку и, при электромеханическом замке, отдельное питание — ток отпирания у него заметно выше, чем у сигнальной цепи.
Про PoE
Питание по витой паре поддерживают не все комплекты, и не всегда обе стороны — панель может уметь, монитор нет. Уточняйте до покупки: обнаружить отсутствие PoE после отделки означает тянуть питание задним числом поверх стены.
Разнос силовой и слаботочной трассы
Наводки от силового кабеля — причина половины «необъяснимых» помех на картинке и зависаний панели.
- Параллельные трассы разносить не менее чем на 150–200 мм.
- Пересечения — только под прямым углом, а не по касательной.
- Не заводить силовые и слаботочные кабели в один подрозетник или одну гофру.
- Экранированная витая пара (FTP) — если разнос обеспечить нельзя; экран заземляется с одной стороны.
Те же правила действуют для интернета — подробнее в статье про прокладку интернета при ремонте. Общая схема слаботочки закладывается вместе с проектом электрики квартиры.

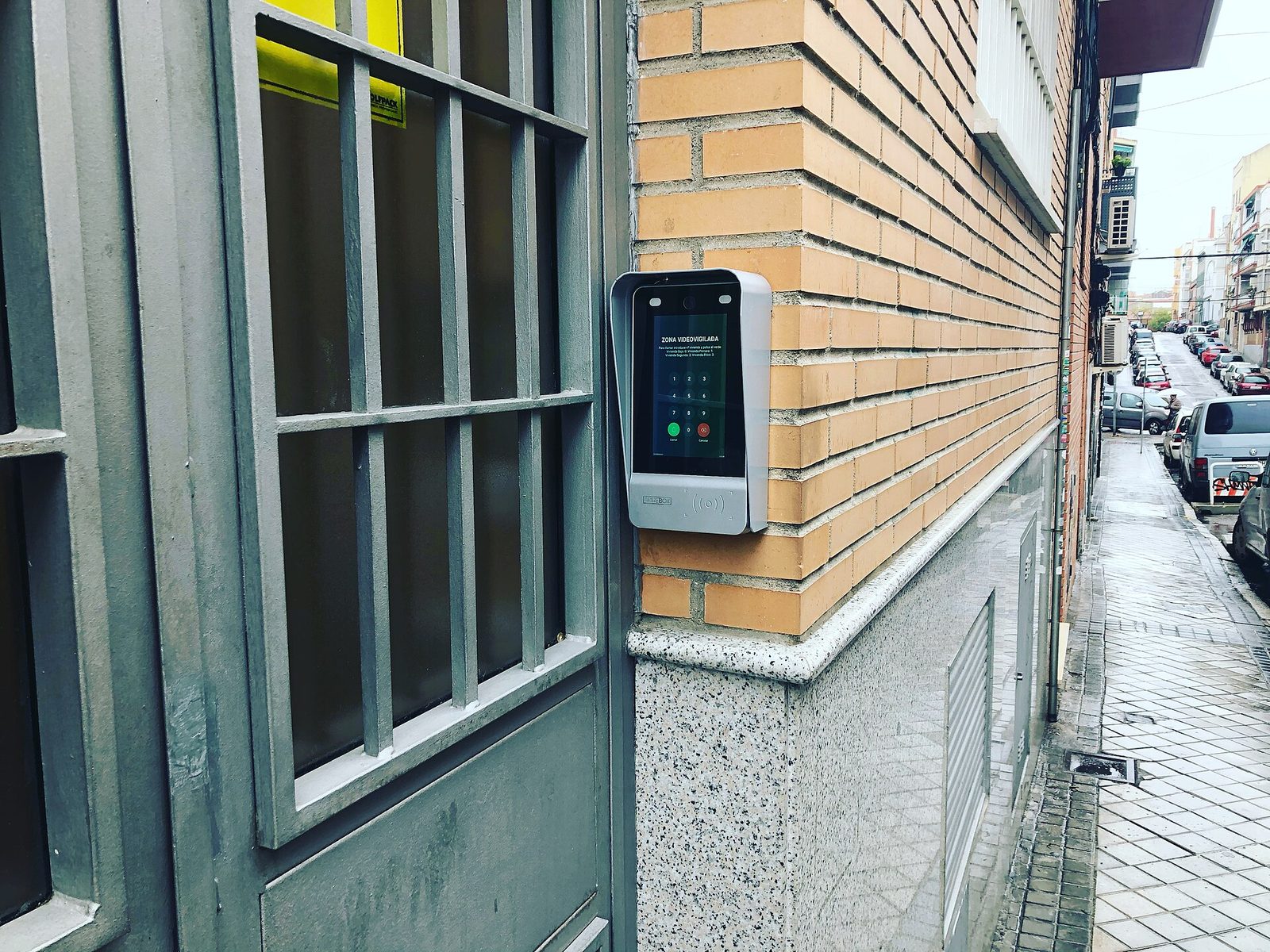

Где разместить монитор
- Высота центра экрана — 1500–1600 мм от чистого пола, на уровне глаз стоящего человека.
- В прихожей у входной двери либо на пути к ней. Второй монитор на кухне или в спальне удобен, если квартира большая.
- Не напротив окна и не под прямым светом — экран бликует, и разглядеть гостя днём становится сложно.
- Не над выключателем и не в створе распахивающейся двери.
- Учитывайте зеркало и мебель в прихожей — см. планировку прихожей и зеркало в прихожей.
Питание и стабильность
Зависания панели и самопроизвольные перезагрузки чаще связаны не с сетью, а с питанием.
- Отдельная линия или группа для слаботочного оборудования — она не должна делить автомат с холодильником и стиральной машиной, чьи пусковые токи дают просадку.
- Просадки напряжения в доме лечатся на вводе, а не у монитора: см. стабилизатор напряжения и реле напряжения.
- Небольшой ИБП на слаботочный щит сохраняет работу домофона и роутера при отключении света — полезно, если домофон управляет замком.
- Блок питания размещайте в доступном месте, а не замуровывайте: это расходник, который меняется чаще самой панели.
Запись: карта или облако
- Карта памяти в мониторе — приватно, без абонентской платы, но объём ограничен и карта изнашивается: раз в 1–2 года её меняют, а записи нужно периодически выгружать.
- Облако — доступ со смартфона откуда угодно и глубина архива, но это подписка и передача видео с вашей двери стороннему сервису. Читайте условия хранения и сроки удаления.
- Локальный сетевой накопитель — компромисс для тех, у кого уже есть домашняя сеть.
Съёмка общего коридора многоквартирного дома затрагивает соседей: направляйте камеру на свою дверь и площадку перед ней, а не на чужие двери, — это снимает большинство конфликтов заранее.
Частые вопросы
Какой кабель нужен для видеодомофона
Универсальное решение — витая пара Cat.5e или Cat.6 от монитора до слаботочного щита, плюс вторая пара в запас в той же гофре, плюс питание 2×0,75–1,5 мм² или розетка за монитором. Такой набор подходит и под координатные, и под цифровые, и под IP-системы.
На какой высоте вешать монитор домофона
Центр экрана на 1500–1600 мм от чистого пола, в прихожей или на пути к входной двери, не напротив окна и не под прямым источником света — иначе экран бликует и лицо гостя не разглядеть.
Нужна ли розетка рядом с монитором
Да, если модель питается от внешнего адаптера, — а таких большинство. Розетку размещают скрыто за корпусом монитора. Без неё адаптер и провод останутся на виду, а перенести розетку после отделки дорого.
Почему панель зависает и рябит картинка
Две основные причины: наводки от силового кабеля, проложенного вплотную к сигнальному, и просадки питания. Проверьте разнос трасс (нужно 150–200 мм) и запитайте домофон от линии, не делящей автомат с мощной техникой.
Можно ли подключить свой монитор к подъездному домофону
Обычно да, при совместимости с типом системы в вашем доме — координатной или цифровой. Уточните тип у обслуживающей организации до покупки: несовместимый монитор либо не заработает, либо потребует модуля сопряжения.
Когда прокладывать кабель
На этапе черновой отделки, вместе со всей электрикой и до штукатурки. Обязательно в гофре и с фотофиксацией трассы — см. черновую отделку квартиры. Позже прокладка означает штробу в готовой стене у самой двери.
Итог
Закладывайте к точке монитора витую пару Cat.5e/6, вторую пару в запас, питание или скрытую розетку — всё в гофре и с монтажной коробкой за корпусом. Разносите слаботочку и силовые линии на 150–200 мм, пересекайте только под прямым углом. Монитор — на 1500–1600 мм, не напротив окна. Зависания лечатся качеством питания, а не роутером. И делайте это на черновом этапе: сам домофон вы поменяете ещё не раз, а кабель в стене — вряд ли.
