Роутер на полу в прихожей, из него в разные стороны тянутся провода, рядом висит делитель ТВ-сигнала на скрутках, а блок питания домофона примотан к трубе — так выглядит слаботочка в большинстве квартир. Слаботочный щит превращает этот клубок в аккуратный узел, где сходятся интернет, телевидение, домофон и видеонаблюдение, и откуда организованными линиями расходятся по комнатам.
Разберём, зачем нужен отдельный щит, что в нём размещают, как его питать, почему его нельзя совмещать с силовым и какие кабели заложить, чтобы не переделывать через пару лет.
Зачем отдельный щит для слаботочки
Слаботочные системы — это низковольтные сигнальные линии: витая пара интернета, коаксиал антенны, провода домофона и камер. У них две беды в типовой квартире: их негде централизовать и они боятся наводок от силовой проводки 220 В. Отдельный щит решает обе — даёт точку сбора и держит сигнальные кабели подальше от силовых. Как и в случае с силовой частью, аккуратный узел проще обслуживать и модернизировать — принцип тот же, что описан в статье про сборку и маркировку квартирного щитка.
Что размещают внутри
Наполнение зависит от потребностей, но типовой набор такой:
- Роутер или точка доступа — сердце домашней сети. Если корпус щита металлический, Wi-Fi он экранирует, поэтому роутер ставят в пластиковый щит или выносят точки доступа в комнаты, оставляя в щите только проводную часть.
- Коммутатор (switch) — раздаёт интернет по кабелю на все комнаты. От него звездой идёт витая пара к розеткам RJ45.
- ТВ-делитель (сплиттер) — разводит антенный или кабельный сигнал на телевизоры.
- Оборудование домофона и видеонаблюдения — блок питания, коммутатор PoE для IP-камер, иногда видеорегистратор.
- Патч-панель или кросс — планка, куда заводятся все кабели от комнат; к ней патч-кордами подключается активное оборудование. В большой системе это порядок, в маленькой можно обойтись.
Оборудование умного дома — контроллеры, шлюзы — тоже логично селить здесь; об этом в статье про основы умного дома.
Топология «звезда»
Правильная разводка слаботочки — звезда: от щита к каждой точке идёт отдельный кабель, без промежуточных скруток и разветвлений. Это ключевое отличие от того, как часто делают: последовательно, шлейфом от розетки к розетке. Звезда даёт полную скорость на каждой точке, простую диагностику (проблема — на одной линии, а не на всех) и возможность переназначить любую розетку под интернет, телефон или что угодно.
Значит, на этапе черновых работ от места щита к каждой комнате прокладывается витая пара — обычно по две на комнату с запасом. Как её прокладывать и не повредить, разобрано в статье про прокладку интернета витой парой, а про короба и гофру для этих трасс — в материале про кабель-каналы и короба.
Питание 220 В внутри щита
Роутер, коммутатор, PoE-инжектор и регистратор — активные устройства, им нужно электричество. Поэтому внутри слаботочного щита предусматривают одну-две розетки 220 В, запитанные отдельной линией от силового щита. Эту линию полезно завести через небольшой источник бесперебойного питания: при отключении света интернет и видеонаблюдение продолжат работать, а роутеру ИБП продлевает жизнь, гася скачки. Розетка внутри щита закладывается заранее — тянуть её потом сложно.
Почему нельзя объединять с силовым щитом
Соблазн поставить всё в один большой щит понятен, но силовую и слаботочную части разносят, и на то две причины:
- Наводки. Провод 220 В наводит помехи на сигнальные линии, идущие рядом. Для витой пары это потеря скорости и ошибки, для аналогового видео — рябь. Норма — держать слаботочные и силовые кабели на расстоянии и пересекать только под прямым углом.
- Безопасность и удобство. В силовом щите опасное напряжение, и лазить туда за роутером не стоит. Разные щиты — разные зоны ответственности и доступа.

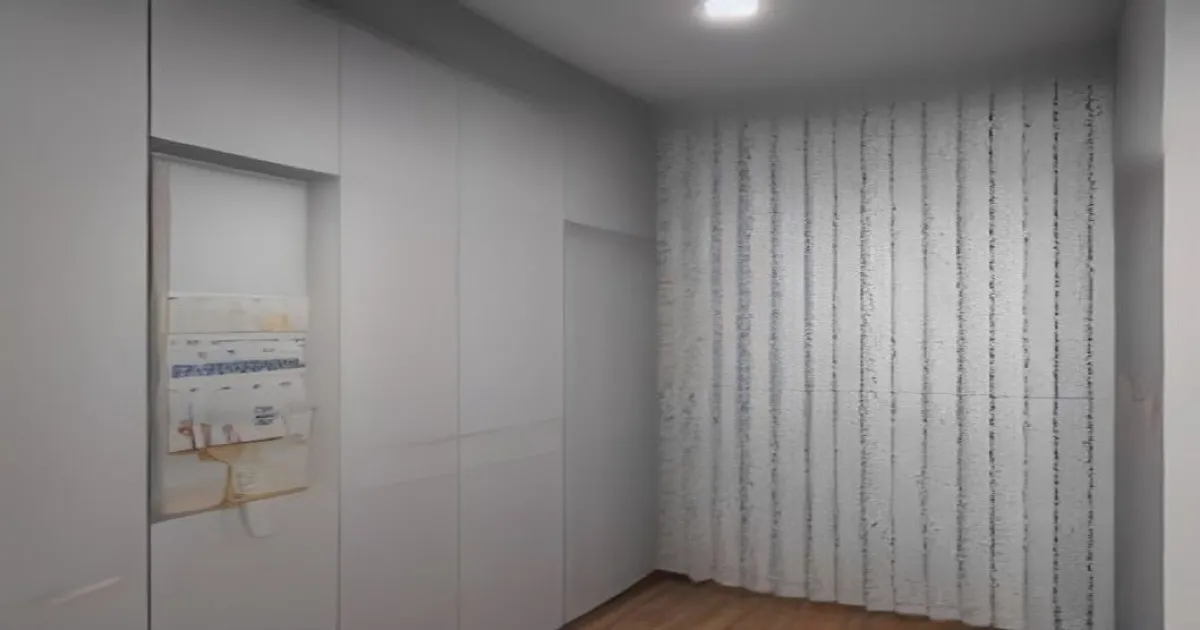

На практике слаботочный щит вешают в 15–30 см от силового или в другом удобном месте — прихожая, гардеробная, кладовая. Общая логика размещения обоих щитов закладывается в проекте электрики квартиры.
Размер и место
Габарит щита выбирают по наполнению и с запасом на будущее:
| Квартира | Что внутри | Размер щита |
|---|---|---|
| Студия, 1 комната | роутер, делитель ТВ | компактный, 300×300 мм |
| 2–3 комнаты | роутер, коммутатор, домофон | средний, 400×500 мм |
| Много точек, видео, умный дом | патч-панель, PoE, регистратор, ИБП | большой, рэковый |
Щит ставят накладным или встраивают в нишу. Важны два момента: вентиляция (активное оборудование греется — нужны отверстия или перфорация) и доступность (высота, на которой удобно дотянуться до роутера и переключить кабель). Металлический корпус глушит Wi-Fi — либо пластиковый щит, либо роутер только как проводной узел, а покрытие — точками доступа в комнатах.
Какие кабели закладывать
Слаботочку закладывают с запасом — переложить кабель в стене потом невозможно, а стандарты растут:
- Витая пара Cat5e или Cat6 — основной кабель. Cat6 берут с прицелом на многогигабитные скорости; для большинства достаточно Cat5e, но разница в цене невелика, и запас не помешает.
- Коаксиал — для эфирного и кабельного ТВ, если оно используется. Многие переходят на IPTV по витой паре, но антенный ввод часто оставляют.
- Две линии на комнату — минимум. Одна под интернет, вторая в резерв: под второй телевизор, точку доступа, камеру. Лишний кабель в стене всегда дешевле, чем штробление заново.
Отдельная линия нужна и к домофону с видеокамерой у входа — её удобно вести в тот же щит, см. статью про проводку и питание видеодомофона.
Частые вопросы
Обязателен ли слаботочный щит в обычной квартире?
Не обязателен, но избавляет от клубка проводов и делает сеть управляемой. Даже в простом варианте — коробка, где сходятся интернет и ТВ и стоит роутер, — это уже порядок: понятно, что куда идёт, легко заменить оборудование и добавить точку. Чем больше в доме умных устройств и камер, тем нужнее централизация.
Можно ли поставить роутер в металлический щит?
Проводную часть — да, но Wi-Fi металлический корпус экранирует, и сигнал по квартире упадёт. Решения два: пластиковый щит либо использование роутера в щите только как проводного узла, а покрытие Wi-Fi обеспечивают отдельные точки доступа, размещённые в комнатах и запитанные по PoE.
На каком расстоянии от силового щита вешать слаботочный?
Достаточно 15–30 см, а сами сигнальные кабели держат отдельно от силовых по всей трассе, пересекая их только под прямым углом. Смысл разноса — избежать наводок 220 В на витую пару и видео, которые оборачиваются потерей скорости и помехами. Совмещать обе системы в одном корпусе не стоит.
Сколько кабелей вести в каждую комнату?
Минимум две витые пары на комнату: одна под интернет, вторая в резерв под второй телевизор, камеру или точку доступа. В гостиную и рабочую зону лучше три-четыре. Закладывать провод с запасом дёшево на этапе черновых работ и невозможно потом — переложить кабель в стене без штробления нельзя.
Нужно ли питание внутри слаботочного щита?
Да, если внутри стоит активное оборудование — роутер, коммутатор, PoE, регистратор. Внутрь заводят одну-две розетки 220 В отдельной линией, желательно через небольшой ИБП: тогда при отключении света интернет и видеонаблюдение продолжат работать. Розетку закладывают заранее — добавить её в собранный щит трудно.
Cat5e или Cat6 — какой кабель выбрать?
Cat5e уверенно держит гигабит и подходит большинству. Cat6 берут с прицелом на многогигабитные скорости и большие расстояния. Разница в цене небольшая, а переложить кабель потом нельзя, поэтому при новой проводке часто закладывают Cat6 просто как запас на будущее.
