Коллекторная разводка воды в квартире: схема, гребёнка и монтаж

Коллекторная, она же лучевая разводка — это когда от гребёнки в шкафу к каждому прибору идёт своя отдельная труба, цельным куском, без единого соединения по дороге. Альтернатива — тройниковая схема, где по квартире тянется магистраль, а от неё отводы к точкам через тройники, замурованные в стену вместе со всеми стыками.

Разница не в моде, а в том, где находятся соединения. В лучевой схеме все они собраны в одном доступном шкафу. В тройниковой — раскиданы по стенам и полу под плиткой. Разберём, когда лучевая оправдана, как её проектировать, из чего делать и во что она обходится.

Лучевая против тройниковой

Практический вывод: лучевая схема покупает вам отсутствие скрытых стыков и удобство обслуживания за перерасход трубы. В квартире, где ремонт делается надолго, это оправданный обмен — стоимость лишних 40 метров трубы несопоставима с вскрытием плитки из-за подтекающего тройника.

Когда лучевая не нужна

Если точек мало и они собраны в одном месте — например, санузел и кухня стена в стену, — выигрыш минимален, а шкаф всё равно придётся куда-то ставить. В такой планировке разумнее короткая тройниковая схема с доступом к стыкам через сантехнический люк.

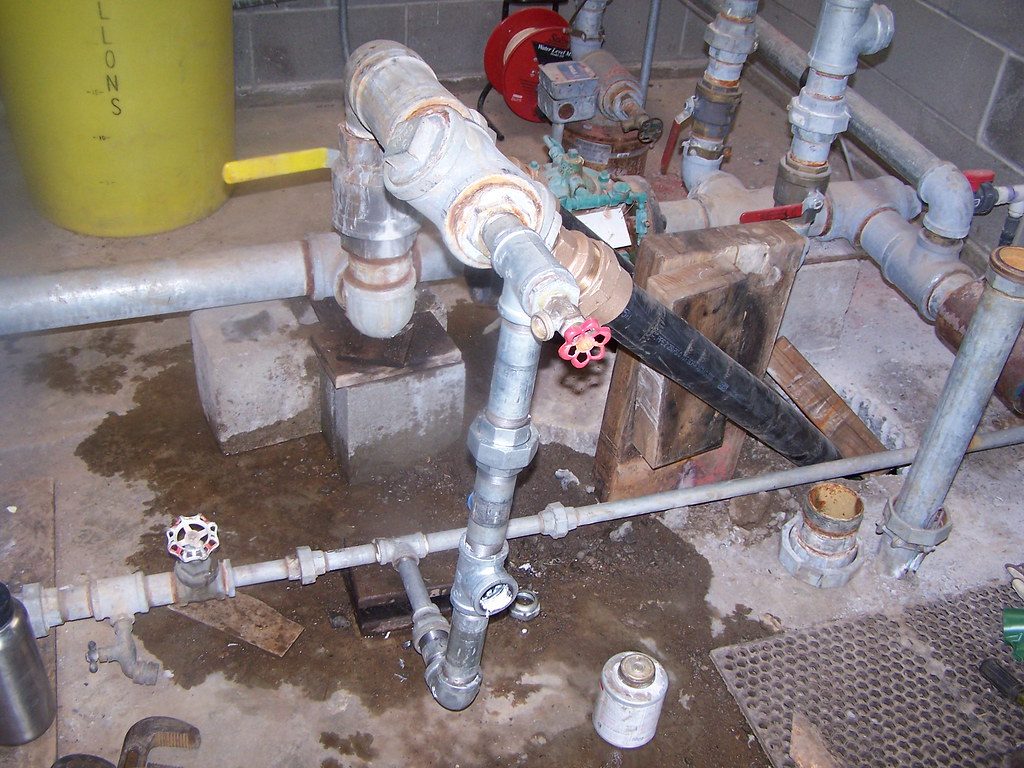

Гребёнка: сколько выходов и какая

Считайте по числу точек, не по числу приборов: смеситель — это две точки, горячая и холодная.

• Санузел: унитаз (1 холодная), раковина (2), ванна или душ (2), гигиенический душ (1–2), стиральная машина (1 холодная), полотенцесушитель — если водяной, идёт от отопления.
• Кухня: мойка (2), посудомоечная машина (1 холодная), фильтр питьевой воды (1 холодная).
• Запас: плюс один-два выхода на каждую гребёнку.

Типовая двушка — гребёнка на 5–7 выходов по холодной и 4–5 по горячей. Берите коллектор с шаровыми кранами на каждом отводе, а не с заглушками: смысл схемы именно в возможности отключить одну точку.

Обвязка шкафа

1. Вводные краны на холодной и горячей — шаровые, полнопроходные.
2. Фильтры грубой очистки с косым сетчатым элементом, ставятся до счётчиков. Их нужно периодически промывать, поэтому доступ обязателен.
3. Счётчики с обратными клапанами. Про сроки и порядок — в статье про замену счётчика воды.
4. Редуктор давления на холодной, а при давлении выше 4–4,5 бар — на обеих линиях. Зачем он нужен, разобрано в материале про редуктор давления воды.
5. Коллекторы с кранами на отводах.

Где ставить шкаф

Требования простые, но невыполнение любого превращает схему в проблему.

• Доступ без разборки мебели. Шкаф за кухонным гарнитуром или под ванной — типичная ошибка: краны нужны в момент аварии, а не когда удобно.
• Ближе к стояку, чтобы магистраль от ввода до гребёнки была как можно короче — это единственный участок, где нагрузка суммарная.
• Ниша в стене или наружный короб. Встроенный аккуратнее, но требует ниши глубиной 12–15 см; в несущей стене её делать нельзя.
• Порог и поддон. Течь в шкафу должна остаться в шкафу. Хорошо, если пол под ним гидроизолирован, а рядом стоит датчик протечки — про систему есть отдельный разбор.
• Не в жилой комнате. Коридор, санузел, хозяйственная ниша — да; спальня — нет: краны и счётчики иногда шумят.

Материал трубы

Для лучевой разводки практический выбор — PEX-a или металлопластик: гибкость позволяет протянуть цельный луч от шкафа до точки без единого фитинга. Диаметр лучей 16 мм, магистраль от ввода до гребёнки 20–25 мм.

Труба в гофре — обязательно

Каждый луч в стяжке прокладывается в защитной гофре. Это даёт три вещи: компенсацию теплового расширения, защиту от истирания о стяжку и теоретическую возможность заменить трубу протяжкой без вскрытия пола. Гофра заводится в шкаф и к точке выхода целиком, без разрывов.

Порядок монтажа

1. Проект и разметка. Точки выхода привязываются к финишным размерам мебели и сантехники, а не к «примерно тут». Ошибка на 5 см в выпуске под мойку означает переделку.
2. Ниша и шкаф. Делаются до штукатурки.
3. Прокладка лучей по полу в гофре, от шкафа к каждой точке. Пересечения трасс — по возможности избегать: в месте пересечения растёт толщина стяжки.
4. Вывод точек в стену: настенные водорозетки с креплением к планке, строго в уровень и по осям.
5. Опрессовка до заливки. Система набивается давлением 6–10 бар и держится минимум сутки. Акт с фотографией манометра — обязательная часть скрытых работ, без него в смете нечего закрывать.
6. Заливка стяжки и только потом плитка. Технология — в статье про стяжку пола.
7. Гидроизоляция мокрых зон до отделки — см. гидроизоляцию ванной.
8. Схема на дверце шкафа с подписью каждого крана. Через год вы не вспомните, какой из семи одинаковых отводов идёт на посудомойку.

Частые ошибки

• Цанговые фитинги в стяжке. Резьбовое соединение под бетоном рано или поздно потечёт. В стяжку — только цельная труба или пресс-соединение.
• Шкаф без доступа. Зашитый плиткой наглухо коллектор лишает схему главного преимущества.
• Экономия на кранах отводов. Гребёнка без кранов — это просто дорогой тройник.
• Нет опрессовки или она сделана «на глаз» без манометра и выдержки.
• Луч без гофры в стяжке: труба трётся о бетон при тепловом расширении.
• Диаметр 16 мм на магистраль. Общий подвод должен быть толще лучей, иначе узкое место в самом начале.

Общий порядок работ по воде и канализации в квартире — в гиде по разводке сантехники. Если напор в доме слабый и лучевая схема его не спасает, проблема в давлении на вводе — про решение есть материал о повысительном насосе.

Частые вопросы

Насколько коллекторная разводка дороже тройниковой

По материалам — на 30–50%: сама гребёнка с кранами, больше трубы, гофра, шкаф. По работам разница меньше, около 15–25%, потому что монтаж цельных лучей проще, чем сборка тройников. На двушку это обычно 25–45 тысяч рублей разницы.

Можно ли сделать лучевую разводку без стяжки

Да, если полы по лагам или есть фальшпол: лучи идут в пустоте под покрытием. Хуже вариант — прокладка по стенам в штробах: расход трубы тот же, а штроб становится столько, что стена перестаёт быть стеной. В квартире с тонкой стяжкой иногда разумнее тройниковая схема с люками доступа.

Сколько выходов брать на гребёнке

По числу точек плюс 1–2 в запас. Точка — это один подвод: смеситель считается за две, унитаз и стиральная машина за одну (только холодная). Для двухкомнатной квартиры типично 5–7 отводов на холодную и 4–5 на горячую.

Нужен ли редуктор давления при коллекторе

Нужен, если давление на вводе выше 4–4,5 бар или бывают гидроудары. Коллектор сам по себе от давления не защищает, а лучи 16 мм и подводки к приборам рассчитаны на рабочее давление около 6 бар.

Можно ли подключить тёплый пол к тому же коллектору

Нет. Водяной тёплый пол работает на другой температуре и требует своего смесительного узла с насосом и термоголовкой. Это отдельный контур — про него есть статья о водяном тёплом поле в квартире. Совмещать его с гребёнкой водоснабжения нельзя.

Что делать, если труба в стяжке всё-таки потекла

Перекрыть кран этого луча на гребёнке — остальная квартира продолжит работать. Если труба проложена в гофре, повреждённый луч можно вытянуть и протянуть новый. Если гофры нет — придётся вскрывать. Это ровно та причина, по которой гофра не опция.

Итог

Коллекторная разводка стоит дороже тройниковой на 30–50% по материалам и покупает за эти деньги главное — отсутствие соединений в стенах и полу. Ключевые условия, без которых схема теряет смысл: краны на каждом отводе, доступный шкаф, цельная труба в гофре на каждый луч, опрессовка с актом до заливки и подписанная схема на дверце. Магистраль до гребёнки — 20–25 мм, лучи — 16 мм, фитинги в стяжке — только пресс или вообще никаких.
